Smart MOV Electronics 10D471K 10D-471K 10D391K 07D220K 14D391K Варистор

500 шт.
MOQ
negotiable
цена
Smart MOV Electronics 10D471K 10D-471K 10D391K 07D220K 14D391K Варистор
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
Другие названия: MOV
тип упаковки: Ф10 мм
VAC: 250 В
VDC: 320V
Напряжение варистора: 390 ((351~429) V
ИП: 25А
ВК: 650 В
номинальная мощность: 0.4W
Тип. Конденсация: 2600pF
Противостояние приливу: 2.5KA (1 раз)
Выделить:

Умная электроника MOV

,

10D391K Варистор

,

MOV 14D391K Варистор
Основная информация
Место происхождения: Шэньчжэнь, Гуандун, Китай
Фирменное наименование: SOCAY
Сертификация: UL,REACH,RoHS,ISO VDE
Номер модели: 14D391K/14D391KJ
Документ: Брошюра продукта PDF
Оплата и доставка Условия
Время доставки: 5-8 рабочих дней
Характер продукции

Умная электроника ~ Варисторы 10D471K 10D-471K Варисторы 10D391K 07D220K 14D391K



DATASHEET: DATASHEET: DATASHEET: DATASHEET: DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATAS10D Серия_v2306.1.pdf



Номер типа Максимально допустимое напряжение Варистор Напряжение

Максимальная

Застегивание

Напряжение

Выдерживает

Всплеск

Текущий

Максимальная

Энергетика

(10/1000μs)

Рейтинговый

Сила

 Typical Capacitance (референтная емкость)
Стандартный Высокая волна VКондиционер(V) VDC(V)

V1mA

(V)

 Я...П(А) VВ(V)

I ((A)

Стандартный

I ((A)

Высокая волна

(J)

Стандартный

(J)

Высокая волна

 (W) @ 1KHZ (пф)
              1 раз 2 раза 1 раз 2 раза
10D180K 10D180KJ 11 14 18 ((15~21.6) 5 36 500 250 2000 1000 2.1 3.0 0.05 5600
10D220K 10D220KJ 14 18 22 ((19.5~26) 5 43 500 250 2000 1000 2.5 5.0 0.05 4500
10D270K 10D270KJ 17 22 27 ((24 ~ 30) 5 53 500 250 2000 1000 3.0 6.0 0.05 3700
10D330K 10D330KJ 20 26 33 ((29.5~36.5) 5 66 500 250 2000 1000 4.0 7.0 0.05 3000
10D390K 10D390KJ 25 31 39 ((35~43) 5 77 500 250 2000 1000 4.6 9.0 0.05 2400
10D470K 10D470KJ 30 38 47 ((42 ~ 54) 5 93 500 250 2000 1000 5.5 11.0 0.05 2100
10D560K 10D560KJ 35 45 56 ((50 ~ 62) 5 100 500 250 2000 1000 7.0 13.0 0.05 1800
10D680K 10D680KJ 40 56 68 ((61~75) 5 135 500 250 2000 1000 8.2 15.0 0.05 1500
10D820K 10D820KJ 50 65 82 ((74~90) 25 135 2500 1250 3500 2500 12.0 17.0 0.4 1200
10D101K 10D101KJ 60 85 100 ((90~110) 25 165 2500 1250 3500 2500 15.0 18.0 0.4 1000
10D121K 10D121KJ 75 100 120 ((108~132) 25 200 2500 1250 3500 2500 18.0 21.0 0.4 830
10D151K 10D151KJ 95 125 150 ((135 ~ 165) 25 250 2500 1250 3500 2500 22.0 25.0 0.4 670
10D181K 10D181KJ 115 150 180 ((162~198) 25 300 2500 1250 3500 2500 27.0 30.0 0.4 560
10D201K 10D201KJ 130 170 200 ((185 ~ 225) 25 340 2500 1250 3500 2500 30.0 35.0 0.4 500
10D221K 10D221KJ 140 180 220 ((198~242) 25 360 2500 1250 3500 2500 32.0 39.0 0.4 450
10D241K 10D241KJ 150 200 240 ((216~264) 25 395 2500 1250 3500 2500 35.0 42.0 0.4 420
10D271K 10D271KJ 175 225 270 ((243~297) 25 455 2500 1250 3500 2500 40.0 49.0 0.4 370
10D301K 10D301KJ 190 250 300 ((270~330) 25 500 2500 1250 3500 2500 40.0 54.0 0.4 330
10D331K 10D331KJ 210 275 330 ((297~363) 25 550 2500 1250 3500 2500 40.0 58.0 0.4 300
10D361K 10D361KJ 230 300 360 ((324~396) 25 595 2500 1250 3500 2500 43.0 65.0 0.4 280
10D391K 10D391KJ 250 320 390 ((351 ~ 429) 25 650 2500 1250 3500 2500 47.0 70.0 0.4 260
10D431K 10D431KJ 275 350 430 ((387~473 25 710 2500 1250 3500 2500 60.0 80.0 0.4 230
10D471K 10D471KJ 300 385 470 ((423 ~ 517) 25 775 2500 1250 3500 2500 65.0 85.0 0.4 210
10D511K 10D511KJ 320 415 510 ((459~561) 25 845 2500 1250 3500 2500 70.0 90.0 0.4 200
10D561K 10D561KJ 350 460 560 ((504~616) 25 925 2500 1250 3500 2500 70.0 92.0 0.4 180
10D621K 10D621KJ 385 505 620 ((558~682) 25 1025 2500 1250 3500 2500 70.0 95.0 0.4 160
10D681K 10D681KJ 420 560 680 ((612~748) 25 1120 2500 1250 3500 2500 70.0 98.0 0.4 150
10D751K 10D751KJ 460 615 750 ((675~825) 25 1240 2500 1250 3500 2500 70.0 100.0 0.4 130
10D781K 10D781KJ 485 640 780 ((702~858) 25 1290 2500 1250 3500 2500 80.0 105.0 0.4 130
10D821K 10D821KJ 510 670 820 ((738 ~ 902) 25 1355 2500 1250 3500 2500 85.0 110.0 0.4 120
10D911K 10D911KJ 550 745 910 ((819~1001) 25 1500 2500 1250 3500 2500 93.0 130.0 0.4 110
10D102K 10D102KJ 625 825 1000 ((900~1100) 25 1650 2500 1250 3500 2500 102.0 140.0 0.4 100
10D112K 10D112KJ 680 895 1100 ((990~1210) 25 1814 2500 1250 3500 2500 115.0 155.0 0.4 90

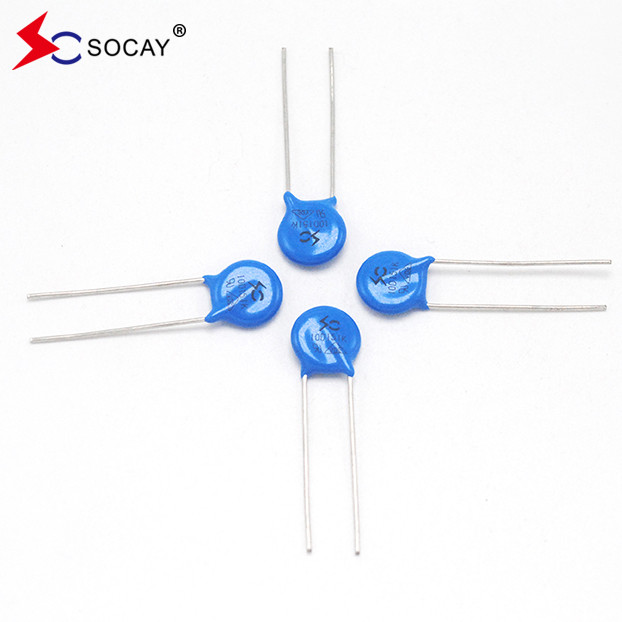

Smart MOV Electronics 10D471K 10D-471K 10D391K 07D220K 14D391K Варистор 0



Описание:

Варисторы с радиальным свинцом серии 10D обеспечивают идеальное решение для защиты цепи для применения низкого напряжения постоянного тока, предлагая более высокие значения перенапряжения, чем когда-либо ранее доступные в таких маленьких дисках.
Максимальный номинальный ток пикового перенапряжения может достигать до 3,5 КА (импульс 8 / 20 мкс) для защиты от высоких пиковых перенапряжений, включая косвенные помехи удара молнии,система переключения транзиторов и аномальных быстрых транзиторов от источника питания.



Основные параметры варистора в основном состоят из следующих 12 элементов::

1. Номинальное напряжение варистора (V): относится к значению напряжения через варистор, когда через него проходит импульсный ток определенной продолжительности (обычно 1mA и продолжительность менее 400mS).
2Соотношение напряжения: относится к соотношению значения напряжения, генерируемого, когда ток варистора составляет 1mA, к значению напряжения, генерируемому, когда ток варистора составляет 0,1mA.
3Максимальное предельное напряжение (V): пиковое значение напряжения на обоих концах варистора при максимальном пиковом импульсном токе Ip, который может выдержать варистор, и указанной форме волны.
4Соотношение остаточного напряжения: когда ток, проходящий через варистор, составляет определенное значение, напряжение, вырабатываемое на обоих его концах, называется остаточным напряжением этого значения тока.Отношение остаточного напряжения - это отношение остаточного напряжения к номинальному напряжению.
5Пропускная способность (kA): Пропускная способность, также называемая скоростью потока, относится к максимальному импульсному (пиковому) текущему значению.
6. Ток утечки (mA): Ток утечки, также называемый ожидающим током, относится к току, протекающему через варистор при указанной температуре и максимальном напряжении постоянного тока.
7Коэффициент температуры напряжения: относится к скорости изменения номинального напряжения варистора в пределах указанного температурного диапазона (температура 20°C ~ 70°C), то естькогда ток через варистор остается постояннымКоэффициент текущей температуры:относится к относительному изменению тока, протекающего через варистор, когда температура меняется на 1 °C, когда напряжение через варистор остается постоянным.
8Нелинейный коэффициент напряжения: относится к соотношению значения статического сопротивления к динамическому значению сопротивления варистора при заданном внешнем напряжении.
9. сопротивление изоляции: относится к значению сопротивления между проволокой варистора и изоляционной поверхностью резистора.
10. Статическая емкость (PF): относится к присущей емкости самого варистора.
11. Номинальная мощность: максимальная мощность, когда напряжение варистора меняется менее чем на 10% после работы в течение 1000 часов при специфической температуре окружающей среды 85 °C.
12Максимальный импульсный ток (8/20us): удар по варистору с конкретным импульсным током (8/20us волновой формы) один или два раза (с интервалом 5 минут каждый раз),так что изменение напряжения варистора все еще в пределах 10% от максимального всплеска тока.



Применение:



u Защита транзистора, диода, IC, тиристора или триака полупроводников

u Защита от перенапряжений в потребительской электронике

u Защита от перенапряжений в промышленной электронике

u Защита от перенапряжений в бытовых электронных приборах, газовых и нефтяных приборах

u Поглощение релейного и электромагнитного клапанов





Материал Никакого радиоактивного вещества
Работающий Температура -40°C ~ +85°C
Температура хранения -55°C ~ +125°C
Тело Никельное покрытие
Ведущий Покрытые оловом
Устройства без свинца Никельное покрытие





Номер части Количество Вариант упаковки Спецификация упаковки
10DXXXXX 500 Пластиковый пакет Набор в большом количестве

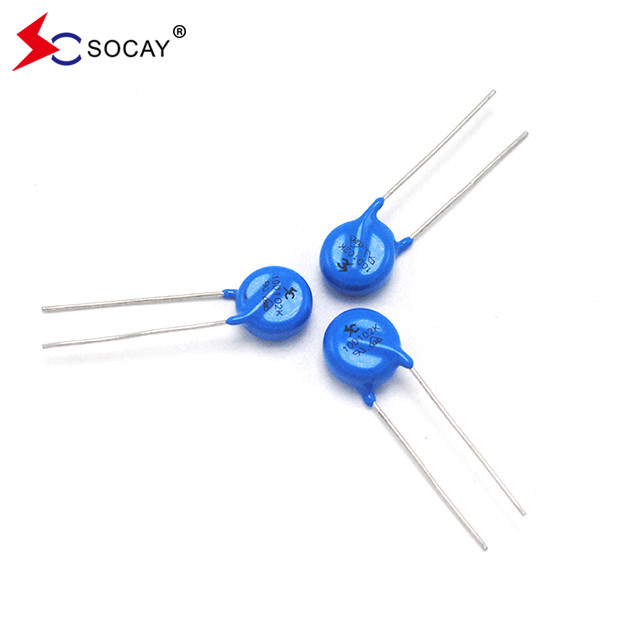

Smart MOV Electronics 10D471K 10D-471K 10D391K 07D220K 14D391K Варистор 1

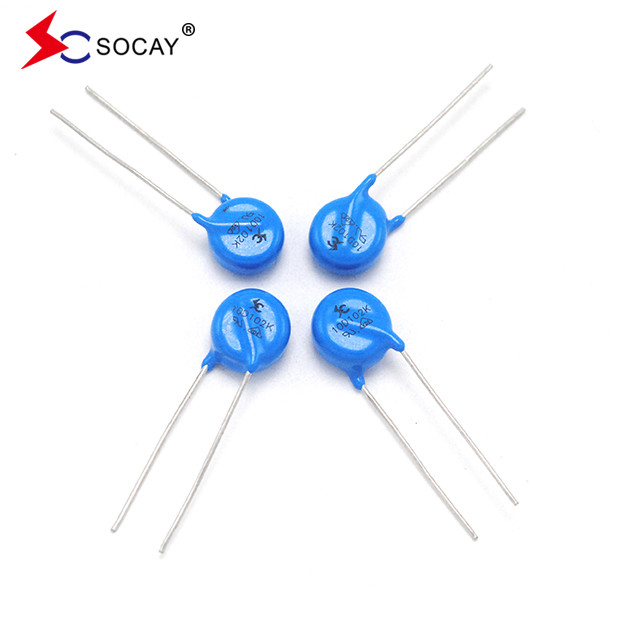

Smart MOV Electronics 10D471K 10D-471K 10D391K 07D220K 14D391K Варистор 2

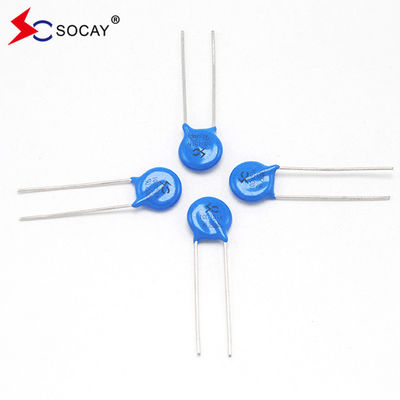

Smart MOV Electronics 10D471K 10D-471K 10D391K 07D220K 14D391K Варистор 3
