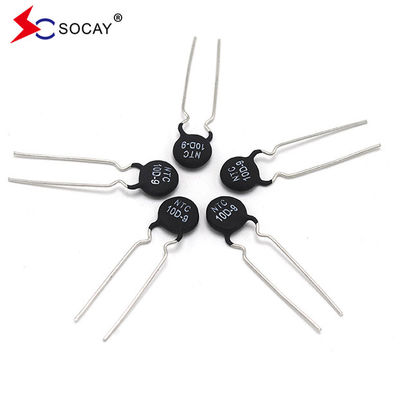

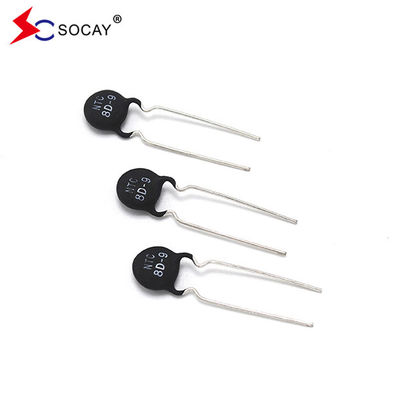

Высокая мощность MF72-SCN8D-9 Термистор питания Ф9mm NTC Термистор для питания в режиме переключения
DATASHEET: DATASHEET: DATASHEET: DATASHEET: DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASMF72-SCN8D-9_v2105.1.pdf
| ЧастьЧисло |
Сопротивление
в 25 лет°C
± 20%
|
Макс. Макс.
Допустимо
WРабочие
Врента
|
Rсуществование
под нагрузкой
(mΩ)
|
Рассеивание
Фактор
|
Тепловые
Время
Постоянный
|
Максимально допустимая емкость
@240Vac
|
| |
R25(Ω) |
Я...максимум(А) |
(mΩ) |
δ(mW/°C) |
τ ((Sec.) |
C ((uF) |
| MF72-SCN8D-9 |
8 |
2 |
400 |
11 |
32 |
110 |
О НТК
NTC - это сокращение от отрицательного температурного коэффициента, что означает отрицательный температурный коэффициент.Это обычно относится к полупроводниковым материалам или компонентам с большим отрицательным температурным коэффициентомОбычно, НТС, к которому мы обращаемся, относится к термистору с отрицательным температурным коэффициентом, или НТС термистору вкратце.это тип сенсорного резистора, значение сопротивления которого уменьшается с увеличением температуры.
Термистор NTC - это очень простой датчик температуры, который очень распространен в потребительской электронике.и его значение сопротивления уменьшается по мере повышения температуры.
Термисторы NTC изготавливаются из оксидов металлов, таких как марганец, кобальт, никель и медь в качестве основных материалов, и изготавливаются с использованием керамических процессов.Эти металлоксидные материалы обладают полупроводниковыми свойствами, потому что они полностью похожи на германий.При низкой температуре количество носителей (электронов и отверстий) этих оксидных материалов невелико.Так что значение сопротивления высокое.По мере повышения температуры увеличивается количество носителей, поэтому значение сопротивления уменьшается.
Особенности:
- Соответствует требованиям RoHS & Halogen Free (HF)
- Размер тела:φ9мм
- Покрытые лучевой свинцовой смолой
- Высокая мощность
- Широкий диапазон сопротивления
- Эффективность
- Диапазон температуры работы: -40~+200°C
- Признание агентства: UL / cUL / RoHS
|
| Номер части |
Тип L |
Количество (ч/пакет) |
| MF72-SCN8D-9 |
Лкороткий |
1000 |
| |
Лдлинный |
500 |
| Я...Смело |
Условия испытаний / Методы |
Результат испытания |
|
Прочность на растяжение
Терминалы
|
Закрепите корпус с нагрузкой, применяемой к каждому проводу 3,0 кг в течение 1 секунды. |
Никакого прорыва и повреждений. |
|
Сгибание
Прочность
Tтерминалы
|
Фиксированная рука тела весом 1,0 кг на одном конце 90-го поворота, затем обратно обратно. |
Никакого прорыва и повреждений. |
| Способность к сварке |
Когда свинцовый провод погружается в ванну 0f 235 ± 5 °C в течение 3 секунд после погружения в 25% жидкости, соотношение способности сварки поверхности свинцового провода должно быть более 95%. |
Более 95% способность к сварке |
| Испытание временного цикла |
(-40°C×→+25°C×3 мин) × 5 Циклов
(-85°C×→+25°C×3 мин) × 5 Циклов
|
∆R/R≤ ±20 % |
| Испытание влажности |
45°C 95% RH × 1000 часов |
∆R/R≤ ±20 % |
| Продолжительность груза |
6 AMP × 1000 часов |
∆R/R≤ ±20 % |
| Испытание изоляции |
DC 700В |
R≥500MΩ |
Методы отбора и применения NTC термистера
I.Методы отбора
Сопротивление энергии - нулевое, основанное на максимальной температуре окружающей среды.
Максимальный постоянный ток при максимальной температуре окружающей среды превышает максимальный долгосрочный рабочий ток заказчика, с предельной отметкой.
II.Заявки
Смены источников питания, адаптеров, быстрых зарядных устройств, электронных двигателей и т.д.
О SOCAY
Мы являемся производителем и поставщиком NTC, диодов и других пассивных компонентов более 20 лет из Китая. Если у вас есть какие-либо запросы, пожалуйста, свяжитесь с нами свободно.
