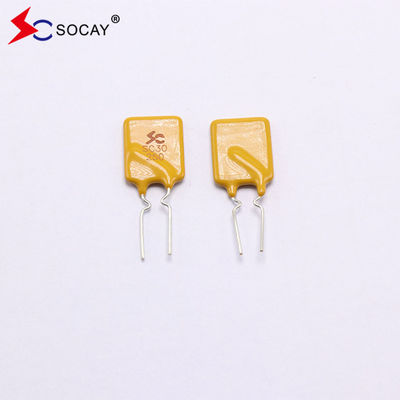

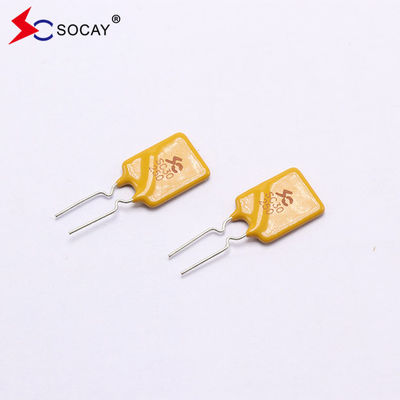

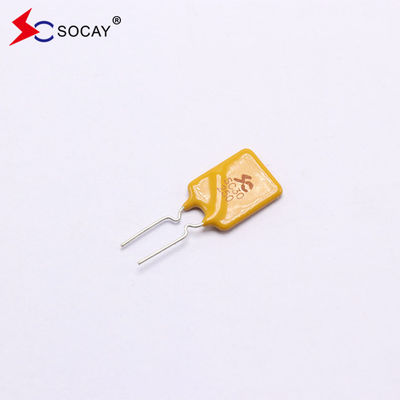

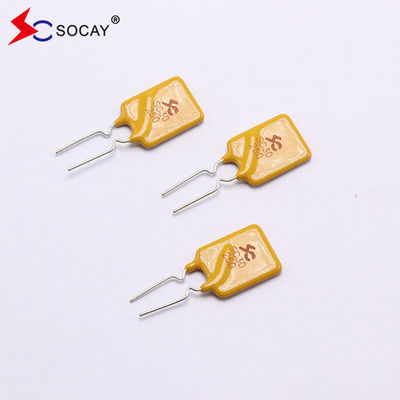

SC30-250SW0D 2.5A PPTC перезагружаемый предохранитель Максимальное напряжение 30Vdc Удовлетворяет требованиям UL94V-0.
DATASHEET: DATASHEET: DATASHEET: DATASHEET: DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASSC30-250SW0D_v96.2.pdf
Электрические параметры:
| Номер части |
Я поддерживаю (А) |
Я путешествую (А) |
V max
(Vdc)
|
Максимально
(А)
|
Pdтип
(W)
|
Максимальное время
В поездку.
|
Сопротивление |
| |
|
|
|
|
|
Текущий
(А)
|
Время
(S)
|
R мин
(Ω)
|
Rmax
(Ω)
|
R1max
(Ω)
|
| SC16-600SZ0D |
6.00 |
12.00 |
16 |
40 |
2.80 |
30.0 |
5.8 |
0.010 |
0.020 |
0.035 |
|
|
Пожалуйста, свяжитесь с нами, если вам нужен полный лист данных или дополнительная информация
Характеристики продукта перезагружаемых предохранителей:
Наиболее очевидным отличием полимерных предохранителей от обычных предохранителей являются их предохранительные характеристики.Полимерный перезагружаемый предохранитель может обеспечить защиту от перенапряжения много раз, в то время как обычный предохранитель должен быть заменен, как только он взорвется для правильной работы цепиВ условиях перегрева и влажности некоторые характеристики полимерных предохранителей могут быть повреждены; при нормальных условиях хранениясрок службы полимерных перезагружаемых предохранителей можно считать неограниченным.
Выбор перезагружаемого предохранителя:
При выборе PPTC, как правило, следует следовать следующим принципам, и подходящая модель должна быть выбрана на основе максимального рабочего напряжения V линии,нормальный рабочий ток IПри максимальной рабочей температуре окружающей среды TMAX должно быть соблюдено следующее:
1Выбор поддерживающего тока IH: поддерживающий ток IH немного больше, чем рабочий ток I;
2. Выбор ИФ отключения тока: ИФ отключения тока должен быть больше, чем ИФ отключения тока и меньше, чем максимальный ток Imax;
3. Максимальное напряжение V max: максимальное напряжение V max больше, чем рабочее напряжение линии. При выборе PPTC необходимо учитывать и снижать рабочую температуру.
Диаграмма температурного отсчета IПодождите(А):
| Температура окружающей среды |
-40°С |
-20°C |
0°C |
23°C |
30°C |
40°C |
50°C |
60°C |
70°C |
85°С |
| Уменьшение в процентах |
145% |
130% |
120% |
100% |
95% |
88% |
80% |
71% |
66% |
56% |
Процедуры испытаний и требования:
| Испытание |
Условия испытания |
Критерии принятия/отказа |
| Сопротивление |
В неподвижном воздухе @25±2°C |
Rmin≤R≤Rmax |
| Сохранить ток |
60 мин, при удержании, в тихом воздухе @25±2°C |
Никакой поездки. |
| Время путешествия |
Указанный ток, Vmax, @25±2°C |
T≤максимальное время следования |
| Жизненный цикл поездки |
Vmax, Imax, 100 циклов |
Никакой дуги или жжение |
| Выносливость в путешествии |
Vmax, 24 часа |
Никакой дуги или жжение |
Физические характеристики:
| Свинцовый материал |
0.03-1.85A Оцинкованная сталь
2.50-5.00А Тинованная медь
|
| Характеристики сварки |
Способность к сварке согласно MIL-STD-202, метод 208E |
| Изоляционный материал |
Укрепленный, огнеупорный эпоксидный полимер соответствует требованиям UL 94V-0. |
| Маркировка устройства |
Обозначено SC, напряжение, номинальный ток |
Опаковка Количество:
| Номер части |
Количество (ч.п./катушка) |
| SC30-250SW0D |
1000 |
Применение
Цифровые продукты, камеры, мобильные телефоны, фоторамки, панели управления, игрушки, ЖК-дисплеи, источники питания
Используется практически во всех продуктах низковольтного питания и комплектациях защиты от молнии и т.д.
