Name: DFN2510-10L ESD массив SE05NRD34GU Рабочее напряжение 5.0V Для защиты от ESD
Brand: SOCAY
SKU: SE05NRD34GU
Rating: 4.7 (173 reviews)

Характеристики Галерея Характер продукции Спросите цитату

Характеристики

компонентное имя: Массивы ESD

Пакет компонентов: DFN2510-10L

Vrwm (максимум): 5.0V

Vbr (мин.): 6.0V

Ir (максимум): 1.0μA

Это...: 1 мА

Vc (тип.) (Ipp=1A): 10 В

Vc (тип.) (Ipp=4A): 13V

Cj (Type.) между I/O и GND: 0.6pF

Cj (тип) между I/O и I/O: 0.4pF

Выделить:

Массив ESD DFN2510-10L

ESD массив 5

Основная информация

Место происхождения: Шэньчжэнь Гуандун Китай

Фирменное наименование: SOCAY

Сертификация: REACH RoHS ISO

Номер модели: SE05NRD34GU

Документ: Брошюра продукта PDF

Оплата и доставка Условия

Время доставки: 5-8 рабочих дней

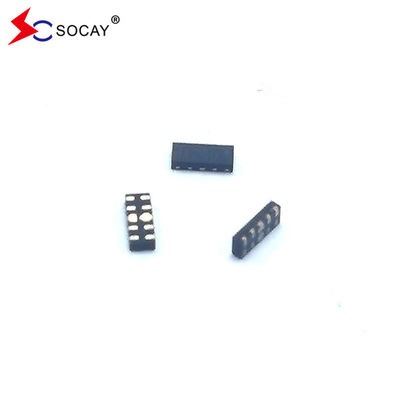

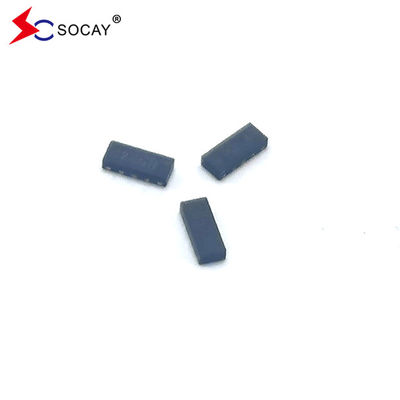

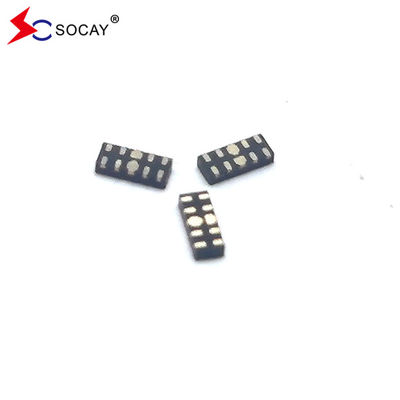

Галерея

DFN2510-10L ESD массив SE05NRD34GU Рабочее напряжение 5.0V Для защиты от ESD

Характер продукции

DFN2510-10L ESD массивы SE05NRD34GU Рабочее напряжение 5.0V для защиты от ESD

Массивы ESD DATASHEET:SE05NRD34GU_v2307.1.pdf

Особенности массивов ESD:

Рабочее напряжение: 5,0 В
Низкая емкость: 0,60 pF (типичная)
Низкий ток утечки: 1,0μA @ V_RWM
Низкое напряжение зажима
Время ответа < 1 нс

Приложения для массивов ESD:

USB 3.0, USB 2.0
HDMI 1.3/1.4, Показать порт 1.3, eSATA
Единый интерфейс отображения (UDI)
Цифровой визуальный интерфейс (DVI)
Серийные интерфейсы высокой скорости

Механические характеристики ESD массивов:

Пакет DFN2510-10L
Оценка воспламеняемости формового соединения: UL 94V-0
Количество на катушку: 3000 штук
Размер катушки: 7 дюймов

Функциональная диаграмма массивов ESD:
DFN2510-10L ESD массив SE05NRD34GU Рабочее напряжение 5.0V Для защиты от ESD 0

Абсолютные максимальные рейтинги массивов ESD (T)_А.=25°C, если не указано иное):

Символ	Параметр	Стоимость	Объекты
TLST	Температура сварки свинцом	260 (10 секунд)	°C
TSTG	Диапазон температуры хранения	-55 до +150	°C
КППП	Диапазон рабочей температуры	-55 до +125	°C
ВЭСД	ESD по IEC 61000-4-2 ((Воздух)	± 20	КВ
	ESD по IEC 61000-4-2 (контакт)	± 15

Характеристики IV-V кривой:
DFN2510-10L ESD массив SE05NRD34GU Рабочее напряжение 5.0V Для защиты от ESD 2

Символ	Параметр
ИПП	Максимальный обратный пиковый импульсный ток
ВК	Напряжение зажима @ IPP
VRWM	Рабочее пиковое обратное напряжение
IR	Максимальный обратный ток утечки @ VRWM
VBR	Перебойное напряжение @ IT
ИТ	Испытательный ток
Если	Впередний ток
VF	Напряжение вперед @ IF

Электрические характеристики (TA = 25°C, если не указано иное):

Символ	Условия испытания	Минимальная	Типичный	Максимальная	Объекты
VRWM	Любой пин ввода/вывода в GND	- Я...	- Я...	5.0	V
IR	VRWM=5V, T=25°C Любой пин ввода/вывода в GND	- Я...	- Я...	1.0	μA
VBR	IT = 1mA Любой пин ввода/вывода в GND	6.0	- Я...	- Я...	V
ВК	IPP=1A, tp=8/20μs Любой пин ввода/вывода в GND	- Я...	10	- Я...	V
ВК	IPP=4A, tp=8/20μs Любой пин ввода/вывода в GND	- Я...	13	- Я...	V
CJ	VR=0V, f=1MHz Между I/O и GND	- Я...	0.60	- Я...	pF
CJ	VR=0V, f=1MHz Между I/O и I/O	- Я...	0.40	- Я...	pF

ESD Arrays Информация о приложениях:
DFN2510-10L ESD массив SE05NRD34GU Рабочее напряжение 5.0V Для защиты от ESD 3
Layout Top View для интерфейса HDMI сSE05NRD34GU

DFN2510-10L Конспект и размеры пакета:

Символ	Размеры в миллиметрах
	Минуточку.	Ном.	Макс. Макс.
А.	0.45	0.50	0.55
А1	- Я...	0.02	0.05
b	0.15	0.20	0.25
b1	0.35	0.40	0.45
b2	0.20	0.25	0.30
c	0.10	0.15	0.20
D	2.45	2.50	2.55
e	0.50 BSC
Нд	2.00 BSC
Е	0.95	1.00	1.05
Л	0.35	0.40	0.45
L1	0.075 REF
L2	0.050 REF
h	0.08	0.12	0.15
R	0.05	0.10	0.15

DFN2510-10L ESD массив SE05NRD34GU Рабочее напряжение 5.0V Для защиты от ESD 5
