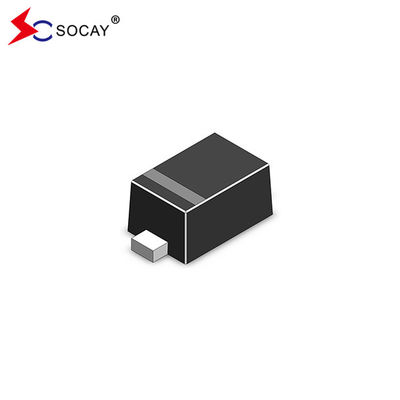

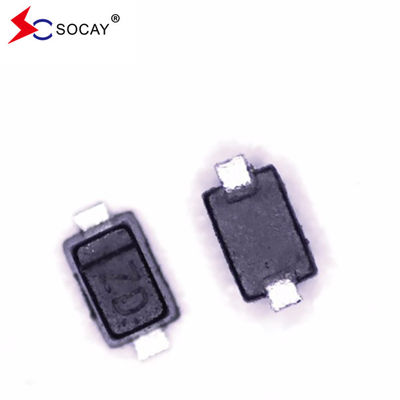

SOD-523 ESD защитный диодный массив SE12D5V11GW Низкое крепление напряжение 25V

3000 шт.
MOQ
negotiable
цена
SOD-523 ESD защитный диодный массив SE12D5V11GW Низкое крепление напряжение 25V
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
Наименование продукта: Массивы ESD
Пакет продукта: SOD-523
Vrwm (максимум): 12 В
Vbr (мин.): 14.1В
Ir (максимум): 0.1μA
Это...: 1 мА
Vc (макс.) (Ipp=5A): 25 В
Cj (тип.): 55pF
Выделить:

Массив диодов защиты ESD

,

Диод защиты SOD-523 ESD

,

Диод защиты от ESD 25V
Основная информация
Место происхождения: Шэньчжэнь Гуандун Китай
Фирменное наименование: SOCAY
Сертификация: REACH RoHS ISO
Номер модели: SE12D5V11GW
Документ: Брошюра продукта PDF
Оплата и доставка Условия
Время доставки: 5-8 рабочих дней
Характер продукции

SOCAY Оригинальный заводский защитный диод ESD SE12D5V11GW низкое крепление напряжение 25V


Диод защиты ESD DATASHEET:SE12D5V11GW_v2108.1.pdf


Диод защиты ESDОсобенности:

  • Защищает одну линию ввода/вывода
  • Низкое напряжение зажима
  • Рабочее напряжение: 12 В
  • Низкий ток утечки


Диод защиты ESDПрименение:

  • Мобильные телефоны и аксессуары
  • Портативная электроника
  • Серверы, ноутбуки и настольные компьютеры
  • Показать порт


Диод защиты ESDМеханические характеристики:

  • Пакет SOD-523
  • Уровень воспламеняемости формового соединения: UL 94V-0
  • Количество на катушку: 3000 штук
  • Размер катушки: 7 дюймов


Диод защиты ESD Конфигурация пин:

SOD-523 ESD защитный диодный массив SE12D5V11GW Низкое крепление напряжение 25V 0



Диод защиты ESDАбсолютные максимальные рейтинги (T)А.=25°C, если не указано иное):

Символ Параметр Стоимость Объекты
TL Температура сварки свинцом 260 (10 секунд) oC
TSTG Диапазон температуры хранения -55 до +150 oC
TOP Диапазон рабочей температуры -55 до +150 oC
  IEC61000-4-2 (ESD) Выпуск воздуха ± 30 КВ
  IEC61000-4-2 (ESD) Контактный выпуск ± 30
  IEC61000-4-4 (EFT)   40 А.







Характеристики IV-V кривой:

SOD-523 ESD защитный диодный массив SE12D5V11GW Низкое крепление напряжение 25V 1

Символ Параметр
Я...PP Максимальный обратный пиковый импульсный ток
VВ Напряжение зажима @ IPP
VRWM Рабочее пиковое обратное напряжение
Я...R Максимальная обратная утечка тока @ VRWM
Я...T Испытательный ток
VВ. Перебойное напряжение @ IT
Я...F Впередний ток
VF Напряжение вперед @IF
В Максимальная емкость @VR=0V & f=1MHz




Диод защиты ESDЭлектрические характеристики (TA = 25°C, если не указано иное):

СимволЯ... Условия Минуты Тип Макс Единица
VRВМ --- --- --- 12.0 V
VBR Я...T= 1 мА 14.1 --- --- V
Я...R VR=12В --- --- 0.1 μA
VВ Я...PP=5,0A, tp = 8/20μs --- --- 25.0 V
ВJ VR= 0В, f = 1МГц --- 55.0 --- pF









ЭлектрическиеХарактеристикасКривые:
Рисунок 1. 8/20μs Волновая форма импульса
SOD-523 ESD защитный диодный массив SE12D5V11GW Низкое крепление напряжение 25V 2



Рисунок 2.Позивный контакт 8 кВ наIEC 61000-4-2
SOD-523 ESD защитный диодный массив SE12D5V11GW Низкое крепление напряжение 25V 3


Фиг.3. Отрицательный контакт 8 кВ наIEC 61000-4-2
SOD-523 ESD защитный диодный массив SE12D5V11GW Низкое крепление напряжение 25V 4




SOD-523 Конспект и размеры пакета:
SOD-523 ESD защитный диодный массив SE12D5V11GW Низкое крепление напряжение 25V 5



Символ В миллиметрах Дюйма
  Минуточку. Ном. Макс. Макс. Минуточку. Ном. Макс. Макс.
А. 1.10 1.20 1.30 0.043 0.047 0.051
В. 0.70 0.80 0.90 0.028 0.032 0.035
В 0.50 0.60 0.70 0.020 0.024 0.028
D 0.25 0.30 0.35 0.010 0.012 0.014
J 0.07 0.14 0.20 0.0028 0.0055 0.0079
К 0.15 0.20 0.25 0.006 0.008 0.010
S 1.50 1.60 1.70 0.059 0.063 0.067



 SOD-523 ESD защитный диодный массив SE12D5V11GW Низкое крепление напряжение 25V 6
