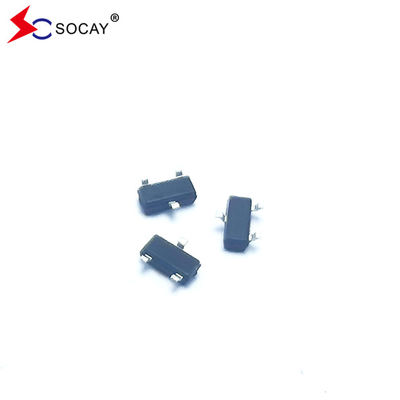

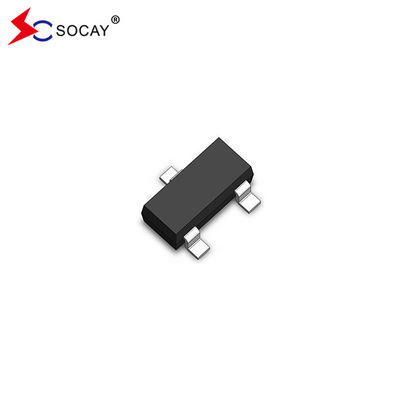

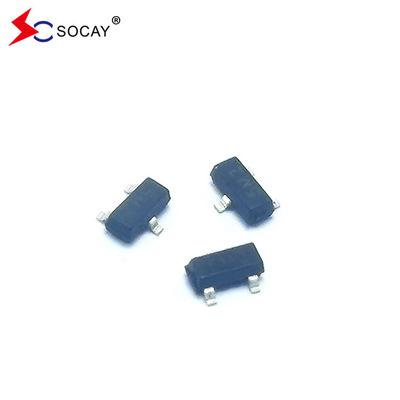

SOT23-3L SOT-23 Пакет ESD Массив SM712 TVS Диодная защита передавателей RS485

SOT23-3L SOT-23 Пакет ESD Массивы SM712 Защита передавателей RS485

Массивы ESD DATASHEET:СМ712_v2108.1.pdf


Массивы ESDОсобенности:

• Пиковая мощность импульса 400 Вт (т)_p=8/20μs)
• Защищает две линии от 7 до 12 В
• Низкая емкость
• Низкое напряжение зажима
• Технология силиконовой лавины твердого состояния


Совместимость IEC (EN61000-4):

• IEC 61000-4-2 (ESD) ±15 кВ (воздух), ±8 кВ (контакт)
• IEC 61000-4-4 (EFT) 40A (5/50 нс)


Массивы ESDПрименение:

• Защита приемников RS-485 с расширенным диапазоном общего режима
• Системы безопасности
• Автоматические кассовые аппараты
• Системы HFC
• Сети


Массивы ESD Механические характеристики:

• Пакет JEDEC SOT-23
• Уровень воспламеняемости формовых соединений: UL 94V-0
• Опаковка: лента и катушка по ОВОС 481
• Количество на катушку: 3000 штук



Диаграмма схемы ESD массивов:


ESDМассивыКонфигурация схемы и ПИН-кода:





ESDМассивыАбсолютные максимальные рейтинги (T)_А.=25°C, если не указано иное):





Характеристики IV-V кривой:





ESDМассивыЭлектрические характеристики диодов (TA = 25°C, если не указано иное):







SO23-3L Конспект и размеры пакета:
