Главная страница /Продукция/Диод барьера Schottky/20 В повторяющееся пиковое обратное напряжение SS12A Шоттки-барьерный диод SMA

20 В повторяющееся пиковое обратное напряжение SS12A Шоттки-барьерный диод SMA

5000 штук
MOQ
negotiable
цена
20 В повторяющееся пиковое обратное напряжение SS12A Шоттки-барьерный диод SMA
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
компонентное имя: Диод барьера Schottky
Тип упаковки: DO-214AC (SMA)
VRRM: 20 В
Vrms: 14В
VDC: 20 В
ЕСЛИ (AV), ТО: 1А
IFSM: 40А
dv/dt: 10000В/μs
Основная информация
Место происхождения: Шэньчжэнь, Гуандун, Китай
Фирменное наименование: SOCAY
Сертификация: REACH,RoHS,ISO
Номер модели: SS12A
Документ: Брошюра продукта PDF
Оплата и доставка Условия
Время доставки: 5-8 рабочих дней
Характер продукции

20 В повторяющееся пиковое обратное напряжение SS12A Шоттки-барьерный диод SMA



Диод-барьер Шоттки DATASHEET:SS12A ~ SS120A ((SMA) _v2211.1.pdf





Характеристики барьерного диода Шоттки:

  • Пакет с низким профилем
  • Идеально подходит для автоматического размещения
  • Ультрабыстрое время обратного восстановления
  • Низкие потери энергии, высокая эффективность
  • Низкое падение напряжения вперед
  • Способность к высоким перепадам
  • Высокотемпературная сварка:

  • 260°C/10 секунд на терминалах

    Компонент в соответствии с RoHS 2002/95/1 и WEEE 2002/96/EC



Механические данные барьерного диода Шоттки:

  • Случай: JEDEC DO-214AC формованный пластик
  • Терминалы: сварные, сварные по J-STD-002B и JESD22-B102D

  • Полярность: лазерная полоса обозначает конец катода



Основные характеристики и характеристики барьерного диода Шоттки:

Я...F ((AV) 1.0A
VRRM от 20 до 200 В
Я...ФСМ 40А
VF 00,50 В, 0,55 В, 0,70 В, 0,85 В,0.95В
TМакс. 125°С









Максимальные характеристики и тепловые характеристики барьерного диода Шоттки (TА.= 25°C, если не указано иное):

Положения Символ SS12А. SS13А. SS14А. SS15А. SS16А. SS18А. SS110А. SS115А. SS120А. Единица

Максимальный повторяющийся пик

обратное напряжение

 VRRM 20 30 40 50 60 80 100 150 200 V
Максимальное напряжение RMS VRMS 14 21 28 35 42 56 70 105 140 V

Максимальное постоянное течение

блокировочное напряжение

 VDC 20 30 40 50 60 80 100 150 200 V

Максимальная средняя перспективность

ректифицированный ток



 Я...F(АВ) 1 А.

Пиковый переходный ток

80,3 мс одночасовая половинная синусовая волна

наложенные на номинальную нагрузку



Я...ФСМ

 40 А.

Скорость изменения напряжения

(оценка VR)

 dv/dt 10000 V/μs

Тепловое сопротивление от

соединение с проводником(1)

 RθJL 35 °C/W

Рабочая развязка и хранилище

диапазон температуры

 TJТСТГ от 65 до +125 °C
Примечание 1: Монтируется на П.К.Б. с площадью 0,2 x 0,2 ′′ (5,0 x 5,0 мм) медных подушек.







Электрические характеристики барьерного диода Шоттки (T)А.= 25°C, если не указано иное):

Положения Условия испытаний Символ SS12A

SS13A ~

SS14A

СС15А ~

SS16A

SS18A ~

SS110A

SS115A ~

SS120A

 Единица
Мгновенное напряжение вперед ИФ=1,0A(2) VF 0.50 0.55 0.70 0.85 0.95 V
Обратный ток VR=VDC Tj=25°C IR 0.5 mA
    Tj=100°C   5.0
Примечание 2: Испытание импульса: ширина импульса 300μs, 1% рабочего цикла.









Диод барьера Шоттки SS12A Диодные размеры:

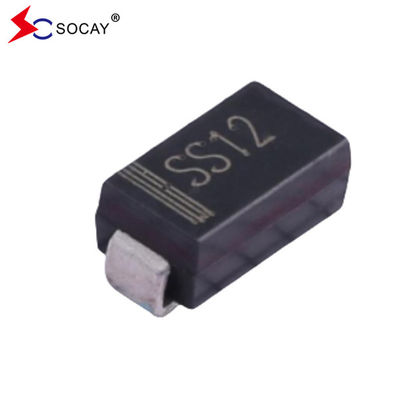

20 В повторяющееся пиковое обратное напряжение SS12A Шоттки-барьерный диод SMA 0







Диод барьера Шоттки SS12A

  • Продукт предназначен для использования в общей электронике.
  • Продукт должен быть обработан меньше, чем допустимо; если его превысить, это может вызвать постоянные повреждения или ввести скрытые механизмы отказа.
  • Абсолютные максимальные номиналы являются номинальными значениями и не должны быть превышены во время работы.

Я...F ((AV)Мы рекомендуем, чтобы в худшем случае текущее не превышало 80%.

Я...ФСМ: Данный показатель определяет не повторяющийся пиковый ток, который применяется только при ненормальной работе, которая обычно происходит в течение всего срока службы устройства.

TJ: Уменьшить этот рейтинг при использовании устройства для обеспечения высокой надежности.Jменее 100°С.

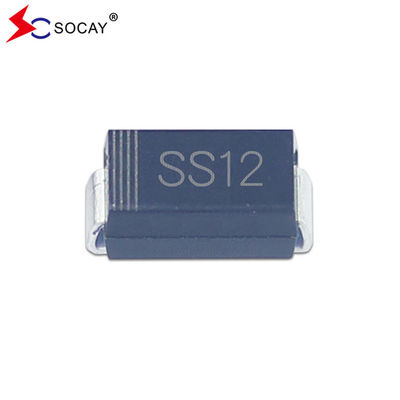

20 В повторяющееся пиковое обратное напряжение SS12A Шоттки-барьерный диод SMA 1
