Socay TVS Диоды 200 Вт Двунаправленные СМФ серии На поверхности монтируются преходящие подавляющие напряжение

5000 штук
MOQ
negotiable
цена
Socay TVS Диоды 200 Вт Двунаправленные СМФ серии На поверхности монтируются преходящие подавляющие напряжение
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
Тип упаковки: SOD-123
SMF22CA VRWM с обратным отключением напряжения: 22.0
SMF22CA Напряжение отключения VBR ((V) @IT MIN: 24.40
SMF22CA Напряжение отключения VBR ((V) @IT MAX: 26.900
SMF22CA TestCurrentIT (mA) Проверка тока (mA): 1
SMF22CA Максимальное напряжение зажима VC@IPP (V): 35.5
SMF22CA Максимальный пиковый импульсный токIPP (A): 5,63
SMF22CA Максимальная обратная утечка IR @VRWM (μA): 1
Выделить:

Диоды TVS на поверхности

,

Двунаправленные диоды TVS
Основная информация
Место происхождения: Шэньчжэнь, Гуандун, Китай
Фирменное наименование: Socay
Сертификация: UL,REACH,RoHS,ISO
Номер модели: SMF22CA
Документ: Брошюра продукта PDF
Оплата и доставка Условия
Время доставки: 5-8 рабочих дней
Характер продукции

Socay TVS Диоды 200 Вт Бинаправленные SMF серии На поверхности монтируются прерывающие напряжение



DATASHEET: DATASHEET: DATASHEET: DATASHEET: DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEETSMF Серия_v2211.1.pdf







Описание:

The SMF series of transient voltage suppressors are designed to protect sensitive electronic equipment from transient voltages caused by lightning and other transient voltage events that can damage electronic equipment and interfere with normal equipment use.





Номер части Маркировка

Обратно.

Стойкость

Напряжение VRWM (V)

Распределение

Напряжение VBR (V)

@ IT

Испытание

Текущий

ИТ (mA)

Максимальная

Застегивание

Напряжение VC @IPP (V)

Максимальная

Пик

Пульс

Текущая ППП (А)

Максимальная

Обратно.

IR утечки

@VRWM (μA)
Уни Би-би Уни Би-би МИН Максимум
SMF5.0A SMF5.0CA FE KE 5.0 6.40 7.00 10 9.2 21.74 400
SMF6.0A SMF6.0CA FG КГ 6.0 6.67 7.37 10 10.3 19.42

400
SMF6.5A SMF6.5CA ФК КК 6.5 7.22 7.98 10 11.2 17.86 200
SMF7.0A SMF7.0CA FM КМ 7.0 7.78 8.60 10 12.0 16.67 100
SMF7.5A SMF7.5CA ФП КП 7.5 8.33 9.21 1 12.9 15.50 50
SMF8.0A SMF8.0CA ФР КР 8.0 8.89 9.83 1 13.6 14.71 25
SMF8.5A SMF8.5CA FT КТ 8.5 9.44 10.40 1 14.4 13.89 10
SMF9.0A SMF9.0CA FV КВ 9.0 10.00 11.10 1 15.4 12.99 5
SMF10A SMF10CA Внешняя валюта KX 10.0 11.10 12.30 1 17.0 11.76 2.5
SMF11A SMF11CA ФЗ KZ 11.0 12.20 13.50 1 18.2 10.99 2.5
SMF12A SMF12CA Он LE 12.0 13.30 14.70 1 19.9 10.05 2.5
SMF13A SMF13CA HG ЛГ 13.0 14.40 15.90 1 21.5 9.30 1
SMF14A SMF14CA HK ЛК 14.0 15.60 17.20 1 23.2 8.62 1
SMF15A SMF15CA ХМ. ЛМ 15.0 16.70 18.50 1 24.4 8.20 1
SMF16A SMF16CA HP ЛП 16.0 17.80 19.70 1 26.0 7.69 1
SMF17A SMF17CA HR LR 17.0 18.90 20.90 1 27.6 7.25 1
SMF18A SMF18CA HT LT 18.0 20.00 22.10 1 29.2 6.85 1
SMF19A SMF19CA HB ЛБ 19.0 21.10 23.30 1 30.6 6.54 1
SMF20A SMF20CA HV LV 20.0 22.20 24.50 1 32.4 6.17 1
SMF22A SMF22CA ХХ LX 22.0 24.0 26.90 1 35.5 5.63 1
SMF24A SMF24CA HZ ЛЗ 24.0 26.70 29.50 1 38.9 5.14 1
SMF26A SMF26CA JE МЕ 26.0 28.90 31.90 1 42.1 4.75 1



Особенности:



  • Совместим с промышленным стандартным пакетом SOD-123
  • Для применения на поверхности с целью оптимизации пространства платы
  • Низкая утечка
  • Единая и двунаправленная установка
  • Стеклянные пассивированные соединения
  • Низкая индуктивность
  • Отличная способность к зажиманию
  • 200 Вт Пиковая мощность мощности при 10 × 1000μs волновой форме Скорость повторения (рабочий цикл):00,01%.
  • Время быстрого ответа: обычно менее 1,0 с от 0 вольт до VBR min
  • Высокотемпературная сварка: 260°C/40 секунд на терминалах
  • Типичный коэффициент максимальной температуры ΔVBR = 0,1% × VBR@25°C×ΔT
  • Пластиковая упаковка имеет подзащитные лаборатории воспламеняемость 94V-0
  • Необработанный оловообработанный
  • Не содержащий галогенов и соответствующий RoHS
  • Типичный режим отказа короткий от сверхуказанного напряжения или тока
  • Испытание усов проводится на основе JEDEC JESD201A по его таблице 4a и 4c
  • IEC-61000-4-2 ESD 15 кВ ((воздух), 8 кВ (контакт)
  • ЭСД-защита линий передачи данных в соответствии с IEC 61000-4-2 (IEC801-2)
  • EFT-защита линий передачи данных в соответствии с IEC 61000-4-4 (IEC801-4)



Применение:

Устройства TVS идеально подходят для защиты интерфейсов ввода/вывода, VCC-автобусов и других уязвимых схем, используемых в телекоммуникациях, потребительской электронике, компьютерах и промышленных приложениях.

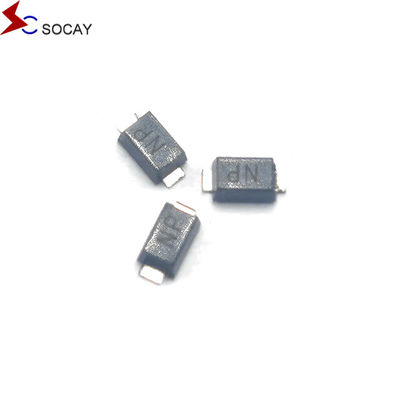

Socay TVS Диоды 200 Вт Двунаправленные СМФ серии На поверхности монтируются преходящие подавляющие напряжение 0
Socay TVS Диоды 200 Вт Двунаправленные СМФ серии На поверхности монтируются преходящие подавляющие напряжение 1






Socay TVS Диоды 200 Вт Двунаправленные СМФ серии На поверхности монтируются преходящие подавляющие напряжение 2
