Name: SMA Пакет Шоттки Ректификатор SS24A Шоттки Барьерный диод VRRM 40V 2A DO-214AC
Brand: SOCAY
SKU: SS24A
Rating: 4.5 (130 reviews)

Характеристики Галерея Характер продукции Спросите цитату

Характеристики

Наименование продукта: Диод барьера Schottky

Пакет: DO-214AC (SMA)

Макс. VRRM: 40 В

Макс. VRMS: 28В

Макс. VDC: 40 В

Максимальный средний прогрессивный ректифицированный ток: 2А

IFSM: 50А

RθJL: 35°C/W

Выделить:

SMA Пакетный ректификатор Schottky

DO-214AC Ректификатор Schottky

SS24A Диод-барьер Шоттки

Основная информация

Место происхождения: Шэньчжэнь, Гуандун, Китай

Фирменное наименование: SOCAY

Сертификация: REACH,RoHS,ISO

Номер модели: SS24A

Документ: Брошюра продукта PDF

Оплата и доставка Условия

Время доставки: 5-8 рабочих дней

Галерея

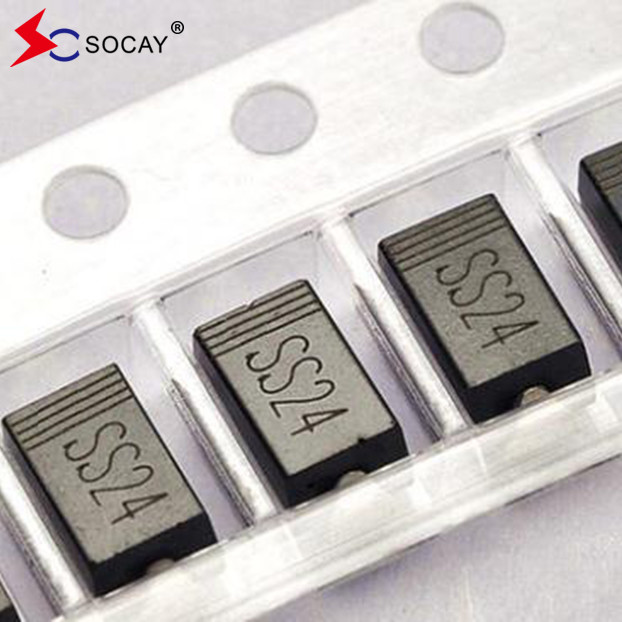

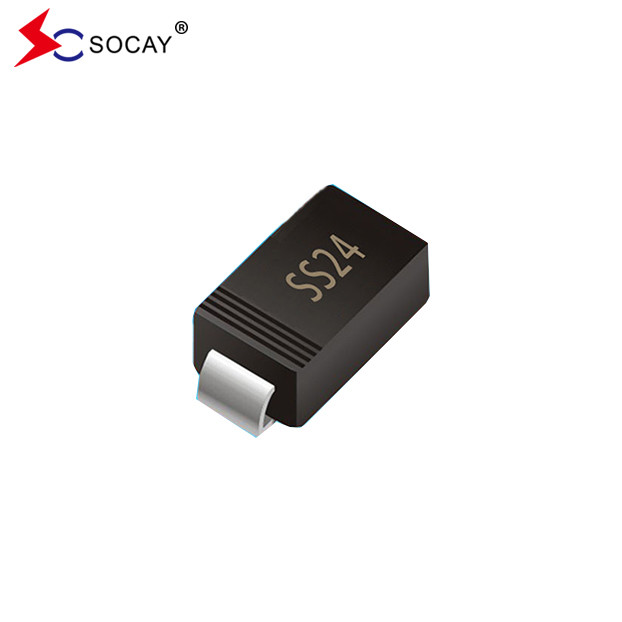

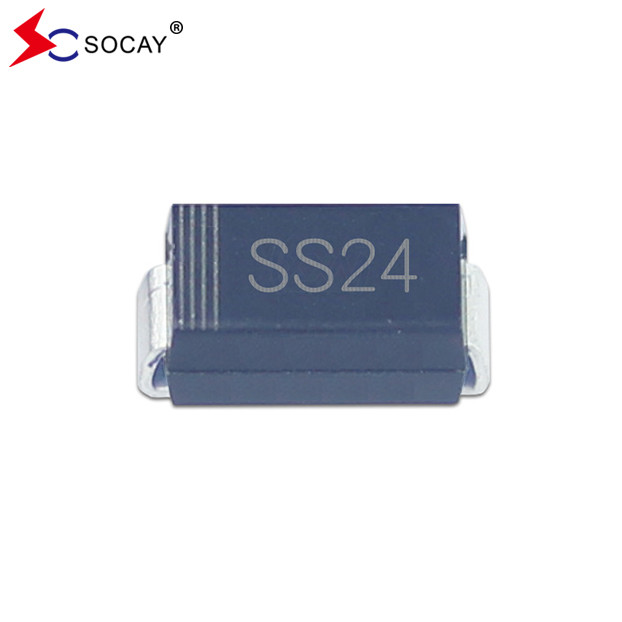

SMA Пакет Шоттки Ректификатор SS24A Шоттки Барьерный диод VRRM 40V 2A DO-214AC

Характер продукции

SMA Пакет Шоттки Ректификатор SS24A Шоттки Барьерный диод VRRM 40V 2A Вперед Ректифицированный ток

DATASHEET SBD: Ссылка на официальный сайтSS22A~SS220A ((SMA)_v2211.1.pdf

Отличительная особенность ректификатора Schottky SS24A:

Низкий профиль для большего применения.
Подходит для автоматического размещения
Очень быстрое время восстановления
Высокотемпературная сварка: 260 °C/10 секунд на терминалах
Не большие потери энергии, не низкая эффективность
Не высокое падение напряжения вперед
Способность к невысокому напряжению
Не низкотемпературная сварка:

Механические данные ректификатора Schottky SS24A:

Шотткинский выпрямитель SS24A корпус: JEDEC SMA формованный пластик
SS24A Терминалы: сварные, сварные по J-STD-002B и JESD22-B102D
Полярность ректификатора Schottky: лазерная полоса обозначает конец катода

Ректификатор Schottky SS24A Основные характеристики и характеристики:

Ректификатор Schottky I_{F ((AV)}	2.0A
Ректификатор Schottky V_RRM	от 20 до 200 В
SS24A I_ФСМ	50А
Ректификатор Schottky SS24A V_F	00,50 В, 0,55 В, 0,70 В, 0,85 В,0.95В
T_Макс.	125°С

Ректификатор Schottky SS24A Max. Показатели и тепловые характеристики:

Положения	Символ	СС22А.	СС23А.	СС24А.	СС25А.	СС26А.	СС28А.	СС210А.	СС215А.	СС220А.	Единица
Ректификатор Schottky Максимальный повторяющийся пик обратное напряжение	V_RRM	20	30	40	50	60	80	100	150	200	V
Ректификатор Schottky Максимальное напряжение RMS	V_RMS	14	21	28	35	42	56	70	105	140	V
Максимальное постоянное течение блокировочное напряжение	V_DC	20	30	40	50	60	80	100	150	200	V
Максимальная средняя перспективность ректифицированный ток	Я..._F_(АВ)	2									А.
Пиковый переходный ток 80,3 мс одночасовая половинная синусовая волна наложенные на номинальную нагрузку	Я..._ФСМ	50									А.
Скорость изменения напряжения (оценка V_R)	dv/dt	10000									V/μs
Ректификатор Schottky Тепловое сопротивление от соединение с проводником⁽¹⁾	R_θJL	35									°C/W
Рабочая развязка и хранилище диапазон температуры	T_JТ_СТГ	от 65 до +125									°C
Примечание 1: Монтируется на П.К.Б. с площадью 0,2 x 0,2 ′′ (5,0 x 5,0 мм) медных подушек.

SBD SS24A Электрические характеристики (T)_А.= 25°C, если не указано иное):

Положения	Условия испытаний		Символ	SS22A	SS23A ~ SS24A	SS25A ~ SS26A	SS28A ~ SS210A	SS215A ~ SS220A	Единица
Мгновенное напряжение вперед	ИФ=2,0A(2)		VF	0.50	0.55	0.70	0.85	0.95	V
Обратный ток	VR=VDC	Tj=25°C	IR	0.5					mA
		Tj=100°C		5.0
Примечание 2: Испытание импульса: ширина импульса 300μs, 1% рабочего цикла.

Ректификатор Schottky SS24A Размеры:

SMA Пакет Шоттки Ректификатор SS24A Шоттки Барьерный диод VRRM 40V 2A DO-214AC 0

Справочник Schottky SS24A:

SBD SS24A предназначен для использования в области общей электроники.
SS24A должен работать меньше, чем разрешено; если его превысить, это может вызвать постоянные повреждения или ввести механизмы скрытого отказа.
Абсолютные максимальные номиналы являются номинальными значениями и не должны быть превышены во время работы.

Максимальный средний прямостоящий ток: В худшем случае ток не должен превышать 80%.

Пиковый нагнетательный ток 8,3 мс однократной половинной синусовой волны, наложенной на номинальную нагрузку: этот номинальный ток определяет не повторяющийся пиковый ток.что общее в течение срока службы устройства.

Рабочая температура стыковки: При использовании устройства снизить этот показатель, чтобы обеспечить высокую надежность._Jменее 100°С.

SMA Пакет Шоттки Ректификатор SS24A Шоттки Барьерный диод VRRM 40V 2A DO-214AC 1
