Name: SS54A 40VRRM SBD Поверхностный монтаж Шоттки Барьерные выпрямители DO-214AC SMA Пакет
Brand: SOCAY
SKU: SS54A
Rating: 4.9 (112 reviews)

Характеристики Галерея Характер продукции Спросите цитату

Характеристики

Наименование электронного компонента: Ректификаторы барьера Шоттки

Пакет корректировщиков: DO-214AC (SMA)

Макс. VRRM: 40 В

Максимальные корректировщики VRMS: 28В

SBD Max. VDC: 40 В

Максимальный средний прогрессивный ректифицированный ток: 5А

Исправляющие IFSM: 150A

Корректировщики VF: 0.55V

Выделить:

SS54A Справочники барьера Шоттки

Управители барьеров на поверхности на монтаже Schottky

СМА Пакет Скотки Барьерные ректификаторы

Основная информация

Место происхождения: Шэньчжэнь, Гуандун, Китай

Фирменное наименование: SOCAY

Сертификация: REACH,RoHS,ISO

Номер модели: SS54A

Документ: Брошюра продукта PDF

Оплата и доставка Условия

Время доставки: 5-8 рабочих дней

Галерея

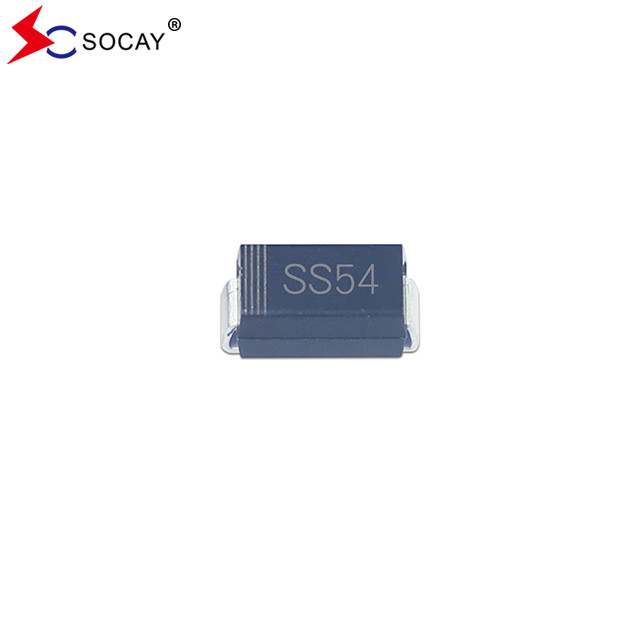

SS54A 40VRRM SBD Поверхностный монтаж Шоттки Барьерные выпрямители DO-214AC SMA Пакет

Характер продукции

SS54A 40VRRM SBD Поверхностная установка Шоттки-барьерные ректификаторы DO-214AC ((SMA) Пакет

Ректификаторы барьера ШотткиDATASHEET: DATASHEET: DATASHEET: DATASHEET: DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEETSS54A~SS520A ((SMA)_v2307.1.pdf

Управители барьера Schottky SS54A характеристики:

Металлический кремниевый соединение, большинство проводников
Подходит для применения на поверхности
Преимущества: низкая потеря мощности, высокая эффективность
Достоинство: высокая способность к потоку перенапряжения вперед
Для использования в низковольтных, высокочастотных инверторах, свободных колесах и приложениях защиты полярности.

Справочники барьера Schottky SS54A Механические данные:

Ректификаторы барьера Шоттки SS54A корпус: SMA.
SS54A Терминалы: поддаются сварке согласно MIL-STD-750, Метод 2026.
Вес: 60 мг / 0,0021 унции.

Справочники барьера Schottky SS54A Max. Показатели и тепловые характеристики:

Показатели корректировщиков барьера Шоттки при температуре 25°C, если не указано иное.Однофазный, полуволновой, сопротивляющий или индуктивный заряд 60 Гц, для емкостной нагрузки, снижается на 20%.
Параметр		Символ	SS54A	SS56A	SS510A	SS515A	SS520A	Единица
Выпрямители Максимальное повторяющееся пиковое обратное напряжение		VRRM	40	60	100	150	200	V
Выпрямители Максимальное напряжение RMS		VRMS	28	42	70	105	140	V
Максимальное блокировочное напряжение постоянного тока		VDC	40	60	100	150	200	V
Максимальный средний проходный ток		ИФ ((АВ)	5.0					А.
Выпрямители пиковый переходный ток,80,3 мс Одно полусинусовая волна накладывается на номинальной нагрузке (метод JEDEC)		IFSM	150					А.
Выпрямители Максимальное мгновенное напряжение вперед при 5 А		VF	0.55	0.70	0.85			V
Максимальный обратный ток постоянного тока при номинальном обратном напряжении постоянного тока	Ta=25°C	IR	1.0 50					mA
	Ta=100°C
Типичная пропускная способность перехода ректификаторов ((1)		Cj	500	300				pF
Типичное тепловое сопротивление (2)		RθJA	60					°C/W
Диапазон температуры на рабочем стыке		TJ	-55 до +150					°C
Диапазон температуры хранения ректификаторов		TSTG	-55 до +150					°C
Примечания: 1.измеряется на частоте 1 МГц и применяется обратное напряжение 4 В постоянного тока. 2П.К.Б. установлен с 2,0 "х 2,0" (5 x 5 см) медные подушки области.

Управители барьера Schottky SS54A Размеры:

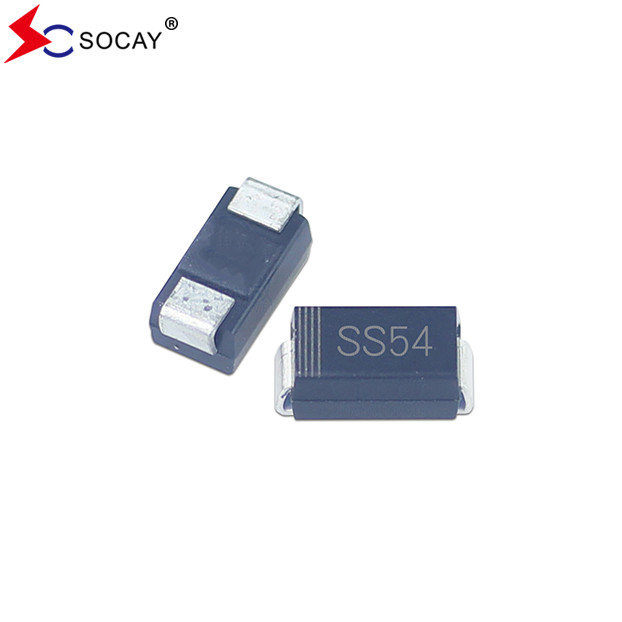

SS54A 40VRRM SBD Поверхностный монтаж Шоттки Барьерные выпрямители DO-214AC SMA Пакет 0

Справочники барьера Schottky SS54AИнформация о упаковке:

Номер части	Пакет компонентов	Количество
SS54A ~ SS520A	DO-214AC ((SMA)	5000 шт.

Предупреждение для корректировщиков барьера Шоттки:

SOCAY владеет правами на ряд патентов, товарных знаков, авторских прав, коммерческих секретов и другой интеллектуальной собственности.
SOCAY оставляет за собой право внести изменения в любые продукты без дополнительного уведомления.
SOCAY не дает никаких гарантий, заявлений или гарантий относительно пригодности своих продуктов для каких-либо конкретных целей и отказывается от любой ответственности.
Параметры, приведенные в спецификации таблицы данных SOCAY, могут варьироваться от приложения к приложению, а фактическая производительность может варьироваться с течением времени.Все эксплуатационные параметры должны быть проверены техническим экспертом заказчика перед применением..
Любая и вся ответственность и ответственность исключаются, если любое из пунктов настоящего предупреждения не соблюдается.

SS54A 40VRRM SBD Поверхностный монтаж Шоттки Барьерные выпрямители DO-214AC SMA Пакет 1
