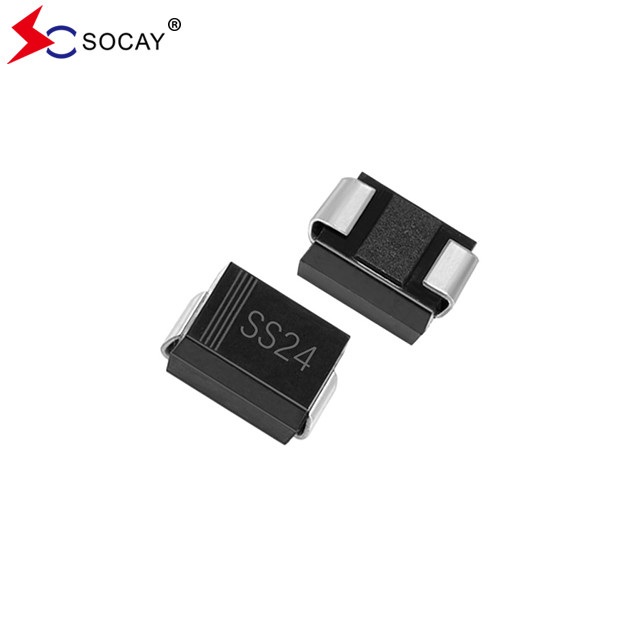

SMD Schottky Barrier Rectifiers 20~200VRRM DO-214AA SMB Пакет SS24B 40VRRM

3000 шт.
MOQ
negotiable
цена
SMD Schottky Barrier Rectifiers 20~200VRRM DO-214AA SMB Пакет SS24B 40VRRM
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
компонентное имя: Ректификаторы барьера Шоттки
Пакет: DO-214AA ((SMB)
SS24B Max. VRRM: 40 В
SS24B Max. VRMS: 28В
SBD Max. VDC: 40 В
SS24B Max. IF ((AV)): 2А
Исправляющие IFSM: 50А
Корректировщики VF: 0.5V
Выделить:

SMB Пакетные шотткинские барьерные исправляющие устройства

,

Справочники барьера Шоттки SS24B

,

SS24B
Основная информация
Место происхождения: Шэньчжэнь, Гуандун, Китай
Фирменное наименование: SOCAY
Сертификация: REACH,RoHS,ISO
Номер модели: SS24B
Документ: Брошюра продукта PDF
Оплата и доставка Условия
Время доставки: 5-8 рабочих дней
Характер продукции

SMD Schottky Barrier Rectifiers 20~200VRRM DO-214AA ((SMB) Пакет SS24B 40VRRM



Ректификаторы барьера ШотткиDATASHEET: DATASHEET: DATASHEET: DATASHEET: DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEETSS22B ~ SS220B ((SMB) _v93.1.pdf





Управители барьера Шоттки SS24B

  • Пластиковый пакет имеет лабораторную классификацию воспламеняемости 94V-0.
  • Для применения на поверхности, чтобы оптимизировать пространство платы.
  • Низкая потеря энергии, высокая эффективность.
  • Шотткинские барьерные выпрямители SS24B имеют высокую мощность.
  • Без свинца в соответствии с требованиями RoHS ЕС 2.0.

  • Зелёное препараты для формования согласно стандарту IEC 61249.



Справочники барьера Schottky SS24B Механические данные:



  • Чехлы: JEDEC DO-214AA формованный пластик.
  • Терминалы: сварные, сварные согласно MIL-STD-750, метод 2026.

  • Вес: 0,0032 унции, 0,092 грамма.

  • Полярность: цветовая полоса обозначает конец катода.
  • Управители барьера Schottky SS24B Стандартная упаковка: 12 мм лента (EIA-481).





Управители барьера Шоттки SS24B Электрические и тепловые характеристики(TА.=25°C, если не указано иное):

Параметр Символ SS22B SS23B SS24B SS25B SS26B SS28B SS210B SS215B SS220B Единица
Максимальное повторяющееся пиковое обратное напряжение VRRM 20 30 40 50 60 80 100 150 200 V
Максимальное напряжение RMS VRMS 14 21 28 35 42 56 70 105 140 V
Максимальное блокировочное напряжение постоянного тока VDC 20 30 40 50 60 80 100 150 200 V
Максимальный средний прямонаправленный ток ИФ ((АВ) 2 А.
Пиковый перегонный ток: 8,3 мс. Одиночная половинка синусовой волны наложенная на номинальную нагрузку IFSM 50 А.
Максимальное напряжение вперед при 2 А на диод (примечание 1) VF 0.5 0.7 0.8 0.9 V
Максимальный обратный ток постоянного тока при номинальном блокировочном напряжении постоянного тока TJ=25°C IR 0.09 0.05 mA
  TJ=100°C   20 1
Типичное тепловое сопротивление RθJL 12 °C/W
Диапазон температуры рабочего соединения и хранилища

Ти Джей,

TSTG

 -55 до +150 -55 до +175 °C

Примечания:1.Испытание импульса при PW=300μsec, 1% рабочего цикла.

2.Установлен на ПК-площадке с медной подложкой площадью 8 мм2 (0,013 мм).









Регуляторы барьера Шоттки SS24BХарактерные кривые:

Фиг.1.Кривая снижения тока вперед:

SMD Schottky Barrier Rectifiers 20~200VRRM DO-214AA SMB Пакет SS24B 40VRRM 0



Фиг.2. Типичные обратные характеристики:

SMD Schottky Barrier Rectifiers 20~200VRRM DO-214AA SMB Пакет SS24B 40VRRM 1





Управители барьера Schottky SS24B Размеры / SMB/DO-214AA Конспект пакета (Единица: дюйм ((мм)):

SMD Schottky Barrier Rectifiers 20~200VRRM DO-214AA SMB Пакет SS24B 40VRRM 2







Управители барьера Schottky SS24B Информация о упаковке:

Номер части Пакет компонентов Количество Вариант упаковки
SS22B ~ SS220B SMB/DO-214AA 3000 шт. на 13 "пластиковый катушка
    800 шт. на 7 "пластиковый катушка







SMD Schottky Barrier Rectifiers 20~200VRRM DO-214AA SMB Пакет SS24B 40VRRM 3
