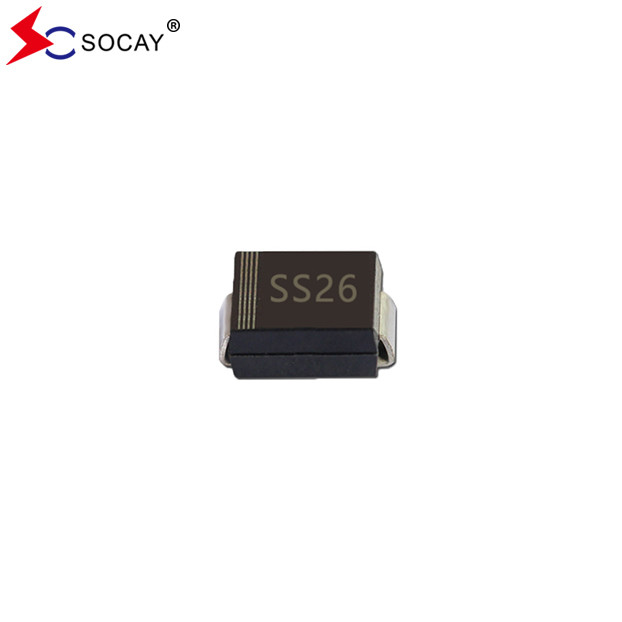

SOCAY 60VRRM Диод Шоттки SS26B На поверхности монтируется шотткийский барьерный выпрямитель

3000 шт.
MOQ
negotiable
цена
SOCAY 60VRRM Диод Шоттки SS26B На поверхности монтируется шотткийский барьерный выпрямитель
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
Имя: Диод Schottky
Пакет SS26B: DO-214AA ((SMB)
SS26B Max. VRRM: 60 В
SS26B Max. VRMS: 42В
SBD Max. VDC: 60 В
RθJL: 12°C/W
SS26B IR @ 25°C: 00,09 мА
SS26B IR @ 100°C: 20 мА
Выделить:

Управители барьеров на поверхности на монтаже Schottky

,

Диод Шоттки SS26B

,

SS26B
Основная информация
Место происхождения: Шэньчжэнь, Гуандун, Китай
Фирменное наименование: SOCAY
Сертификация: REACH,RoHS,ISO
Номер модели: SS26B
Документ: Брошюра продукта PDF
Оплата и доставка Условия
Время доставки: 5-8 рабочих дней
Характер продукции

SOCAY 60VRRM Диод Шоттки SS26B Поверхностный монтаж Шоттки-барьерные исправляющие устройства



Диод Шоттки DATASHEET:SS22B ~ SS220B ((SMB) _v93.1.pdf





Диод Шоттки SS26B Характеристика:

  • Пакет из пластмассы с диодом Schottky имеет лабораторную классификацию воспламеняемости UL94V-0.
  • Подходит для применения на поверхности, чтобы оптимизировать пространство платы.
  • Диод Шоттки SS26B имеет низкую потерю энергии, высокую эффективность.
  • Диод Шоттки SS26B, который VRRM 60 В, имеет высокую мощность.
  • Без свинца в соответствии с требованиями RoHS ЕС 2.0.

  • SS26B Зелёное препараты для формования согласно стандарту IEC 61249.



Механические данные диода Шоттки SS26B:

  • Шоттки Диодный корпус: DO-214AA/SMB.
  • SS26B Терминалы: сварные, сварные согласно MIL-STD-750, метод 2026.

  • Приблизительный вес: 0,092 грамма.

  • SS26B Полярность: цветовая полоса обозначает конец катода.
  • Диод Schottky SS26B Стандартная упаковка: лента 12 мм (EIA-481).





Диод Шоттки SS26B Электрические и тепловые характеристики (T)А.=25°C, если не указано иное):

Параметр Символ SS26B Единица
Максимальное повторное пиковое обратное напряжение VRRM 60 V
Диод Шоттки Максимальное напряжение RMS VRMS 42 V
Диод Шоттки Макс. Дистанционное блокировочное напряжение VDC 60 V
Максимальный средний направленный исправленный ток ИФ ((АВ) 2 А.
Пиковый перегонный ток: 8,3 мс. Одиночная половинка синусовой волны наложенная на номинальную нагрузку IFSM 50 А.
Диод Шоттки Максимальное напряжение вперед при 2 А на диод (Примечание 1) VF 0.7 V
Диод Шоттки Максимальный обратный ток постоянного тока при номинальном блокировочном напряжении постоянного тока TJ=25°C IR 0.09 mA
  TJ=100°C   20
Типичное тепловое сопротивление диода Шоттки RθJL 12 °C/W
Диапазон температуры рабочего развязки и диапазон температуры хранения

Ти Джей,

TSTG

 -55 до +150 °C









Диод Шоттки SS26B:

Фиг.1Типичные характеристики форварда:

SOCAY 60VRRM Диод Шоттки SS26B На поверхности монтируется шотткийский барьерный выпрямитель 0



Фиг.2. Кривая понижения рабочей температуры:

SOCAY 60VRRM Диод Шоттки SS26B На поверхности монтируется шотткийский барьерный выпрямитель 1





Размеры упаковки SMB диода Schottky SS26B:

 (Единица: дюйм))

SOCAY 60VRRM Диод Шоттки SS26B На поверхности монтируется шотткийский барьерный выпрямитель 2







Информация о упаковке диода Шоттки SS26B:

Номер части Пакет компонентов Количество Вариант упаковки
SS26B SMB/DO-214AA 3000 шт. на 13 "пластиковый катушка
    800 шт. на 7 "пластиковый катушка







SOCAY 60VRRM Диод Шоттки SS26B На поверхности монтируется шотткийский барьерный выпрямитель 3
