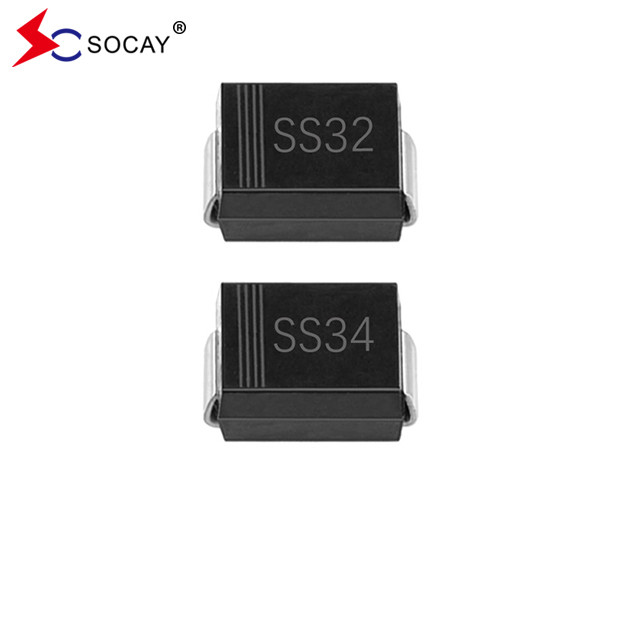

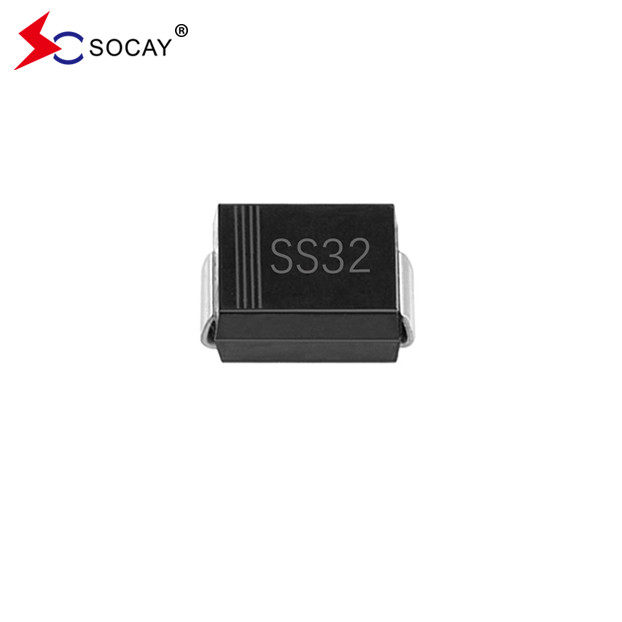

20VRRM Schottky Barrier Diode SS32B Поверхностная установка VRMS 14V SMB Пакет

3000 шт.
MOQ
negotiable
цена
20VRRM Schottky Barrier Diode SS32B Поверхностная установка VRMS 14V SMB Пакет
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
Наименование продукта: Диод барьера Schottky
Пакет продуктов: DO-214AA/SMB
Максимальный объем продукта.: 20 В
Макс. VRMS: 14В
Макс. VDC: 20 В
Макс. ИФ ((ВВ): 3А
IFSM: 80А
TJ: -55 к +125℃
Выделить:

Диод барьера Шоттки SS32B

,

SMB Пакет Шоттки барьерный диод

,

SS32B
Основная информация
Место происхождения: Шэньчжэнь, Гуандун, Китай
Фирменное наименование: SOCAY
Сертификация: REACH,RoHS,ISO
Номер модели: SS32B
Документ: Брошюра продукта PDF
Оплата и доставка Условия
Время доставки: 5-8 рабочих дней
Характер продукции

20VRRM Schottky Barrier Diode SS32B Поверхностная установка VRMS 14V SMB Пакет



Диод-барьер Шоттки DATASHEET:SS32B ~ SS320B ((SMB) _v93.1.pdf





Характеристики барьерного диода Шоттки SS32B:

  • Диод барьера Шоттки SS32B Пластиковый пакет имеет лабораторную классификацию воспламеняемости 94V-0.
  • Приложения, установленные на поверхности, предназначены для оптимизации пространства доски.
  • Бариерный диод Шоттки SS32B имеет низкую потерю энергии, высокую эффективность.

  • Его зеленое формовое соединение согласно стандарту IEC 61249.

  • Хорошая мощность.
  • SS32B Без свинца в соответствии с требованиями RoHS ЕС 2.0.



Механические данные барьерного диода Шоттки SS32B:



  • Служба SS32B: JEDEC SMB/DO-214AA формованный пластик.
  • Терминалы: сварные, сварные согласно MIL-STD-750, метод 2026.

  • Диод-барьер Шоттки, вес 0,0032 унции, 0,092 грамма.

  • Полярность: цветовая полоса обозначает конец катода.
  • Стандартная упаковка барьерного диода Шоттки: 12 мм лента (EIA-481).





Электрические и тепловые характеристики барьерного диода Шоттки SS32B:

Параметр Символ SS32B SS33B SS34B SS35B SS36B SS38B SS310B SS315B SS320B Единица
Диод барьера Шоттки Макс. VRRM VRRM 20 30 40 50 60 80 100 150 200 V
Диод-барьер Шоттки Максимальное напряжение RMS VRMS 14 21 28 35 42 56 70 105 140 V
Максимальное VDC VDC 20 30 40 50 60 80 100 150 200 V
Диод барьера Шоттки Макс. Средний переходный ток ИФ ((АВ) 3 А.
Пиковый перегонный ток: 8,3 мс. Одиночная половинка синусовой волны наложенная на номинальную нагрузку IFSM 80 А.
Максимальная ВФ при 3A (примечание 1) VF 0.5 0.74 0.8 0.9 V
Максимальный обратный ток постоянного тока при номинальном блокировочном напряжении постоянного тока TJ=25°C IR 0.2 0.05 mA
  TJ=100°C   20 10
Типичное тепловое сопротивление барьерного диода Шоттки (Примечание 2) RθJA 135 °C/W
  (Примечание 3) RθJL 23
Диапазон температуры рабочего соединения и хранилища

Ти Джей,

TSTG

 -55 до +125 -55 до +150 -65 до +175 °C

Примечания:1.Испытание импульса при PW=300μsec, 2% рабочего цикла.

2На FR4 PCB, односторонний медный, мини-пакет.

3.Установлен на FR4 PCB, односторонний медный, с площадью 100 см2 медных подложки.









Показатели и кривые характеристик барьерного диода Шоттки SS32B:

Фиг.1Типичные характеристики форварда:

20VRRM Schottky Barrier Diode SS32B Поверхностная установка VRMS 14V SMB Пакет 0



Фиг.2 Типичные обратные характеристики:

20VRRM Schottky Barrier Diode SS32B Поверхностная установка VRMS 14V SMB Пакет 1





DO-214AA Размеры упаковки барьерного диода Шоттки SS32B:

 (Единица: дюйм))

20VRRM Schottky Barrier Diode SS32B Поверхностная установка VRMS 14V SMB Пакет 2







Информация о упаковке:

Номер части Пакет компонентов Количество Вариант упаковки
SS32B ~ SS320B SMB/DO-214AA 3000 шт. на 13 "пластиковый катушка
    800 шт. на 7 "пластиковый катушка










20VRRM Schottky Barrier Diode SS32B Поверхностная установка VRMS 14V SMB Пакет 3
