Name: VRRM 40V SS54B SS510B 100VRRM Schottky Barrier Rectifiers 0,55V Напряжение вперед
Brand: SOCAY
SKU: SS54B
Rating: 5 (123 reviews)

VRRM 40V SS54B SS510B 100VRRM Schottky Barrier Rectifiers 0,55V Напряжение вперед

3000 шт.

MOQ

negotiable

цена

Характеристики Галерея Характер продукции Спросите цитату

Характеристики

Наименование корректировщика: Ректификаторы барьера Шоттки

Пакет корректировщиков: DO-214AA/SMB

Максимальные корректировщики VRRM: 40 В

Максимальная VRMS: 28В

Компонент Max. VDC: 40 В

Макс. ВФ 5А.: 0.55V

IR при 25°C: 1.0mA

IR при 100°C: 50mA

Выделить:

SS54B

SS54B Шотткинские барьерные выпрямители

Основная информация

Место происхождения: Шэньчжэнь, Гуандун, Китай

Фирменное наименование: SOCAY

Сертификация: REACH,RoHS,ISO

Номер модели: SS54B

Документ: Брошюра продукта PDF

Оплата и доставка Условия

Время доставки: 5-8 рабочих дней

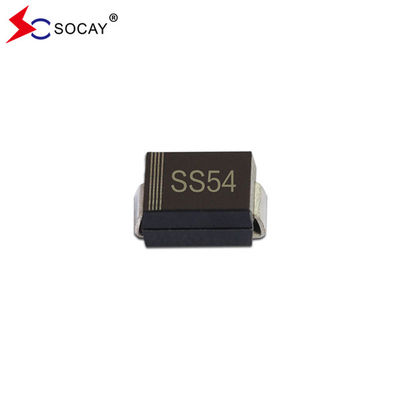

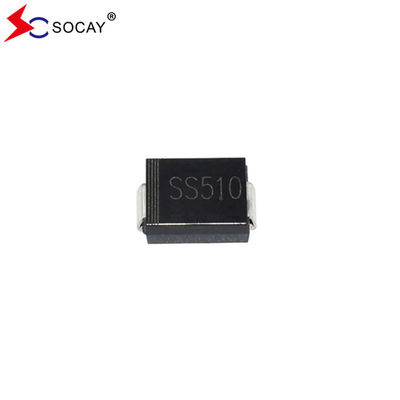

Галерея

VRRM 40V SS54B SS510B 100VRRM Schottky Barrier Rectifiers 0,55V Напряжение вперед

Характер продукции

VRRM 40V SS54B Schottky Barrier Rectifiers 0,55V Диод Schottky переднего напряжения

Ректификаторы барьера Шоттки DATASHEET:SS52B ~ SS520B ((SMB) _v2205.1.pdf

VRRM 40V SS54B характеристики Шоттки:

Металлический кремниевый соединение, большинство проводников
Для применения на поверхности
Низкие потери мощности, высокая эффективность
Высокая способность к потоку перенапряжения
SS54B предназначен для использования в низковольтных, высокочастотных инверторах, свободных колесах и приложениях защиты полярности

Механические данные VRRM 40V SS54B Schottky следующие:

Случай SS54B: SMB
Терминалы: поддаются сварке согласно MIL-STD-750, метод 2026
Примерно. вес: 0,1 грамма / 0,0034 унции

Электрические и тепловые характеристики ректификаторов барьера Шоттки SS52B:

Параметр		Символ	SS52B	SS54B	SS56B	SS58B	SS510B	SS512B	SS515B	SS520B	Единица
Максимальное значение VRRM		VRRM	20	40	60	80	100	120	150	200	V
Ректификаторы барьера Schottky Max. RMS напряжение		VRMS	14	28	42	56	70	84	105	140	V
Максимальное блокировочное напряжение постоянного тока		VDC	20	40	60	80	100	120	150	200	V
Максимальный средний переходный ток		ИФ ((АВ)	5.0								А.
Пиковый перегонный ток,80,3 мс Одно полусинусовая волна накладывается на номинальной нагрузке (метод JEDEC)		IFSM	100								А.
Регулировщики барьера Schottky Max VF при 5 A		VF	0.55		0.70		0.85				V
Максимальная IR при номинальном обратном напряжении постоянного тока	Ta=25°C	IR	1.0 50		0.3 25						mA
	Ta=100°C
Тип. Пропускная способность развязки ((1)		Cj	500		300						pF
Тип. Термостойкость ((2)		RθJA	50								°C/W
Диапазон температуры на рабочем стыке		TJ	-55 до +150								°C
Диапазон температуры хранения		TSTG	-55 до +150								°C
Примечания:1Измеряется на частоте 1 МГц и применяется обратное напряжение 4 В. 2П.К.Б. установлен с 2,0 "х 2,0" (5 x 5 см) медные подушки области.

Справочники барьера Шоттки SS52B Квалификация и кривые характеристик:

Фиг.1 SS52B Кривая снижения тока вперед:

VRRM 40V SS54B SS510B 100VRRM Schottky Barrier Rectifiers 0,55V Напряжение вперед 0

Рисунок 2. SS52B ТипичныйОбратно. Характеристикаs:

VRRM 40V SS54B SS510B 100VRRM Schottky Barrier Rectifiers 0,55V Напряжение вперед 1

Управители барьера Schottky SS52B SMB Размеры пакета:

Пакет, установленный на пластиковой поверхности; 2 провода

VRRM 40V SS54B SS510B 100VRRM Schottky Barrier Rectifiers 0,55V Напряжение вперед 2

Символ	мм		Миль
	минуты.	Макс.	минуты.	Макс.
А.	2.13	2.46	84	97
Е	4.06	4.70	160	185
D	3.3	3.94	130	155
Е1	5.08	5.59	200	220
А1	0.05	0.20	2.0	7.9
Л	0.8	1.5	32	59
В	0.152	0.305	6	12
b	1.9	2.2	75	87

Информация о упаковке:

Номер части	Пакет компонентов	Количество
SS52B ~ SS520B	МСБ	3000 шт.

VRRM 40V SS54B SS510B 100VRRM Schottky Barrier Rectifiers 0,55V Напряжение вперед 3
