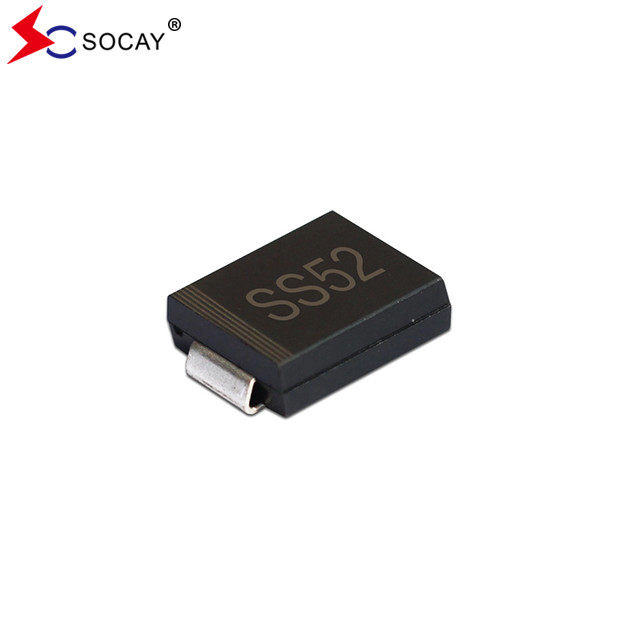

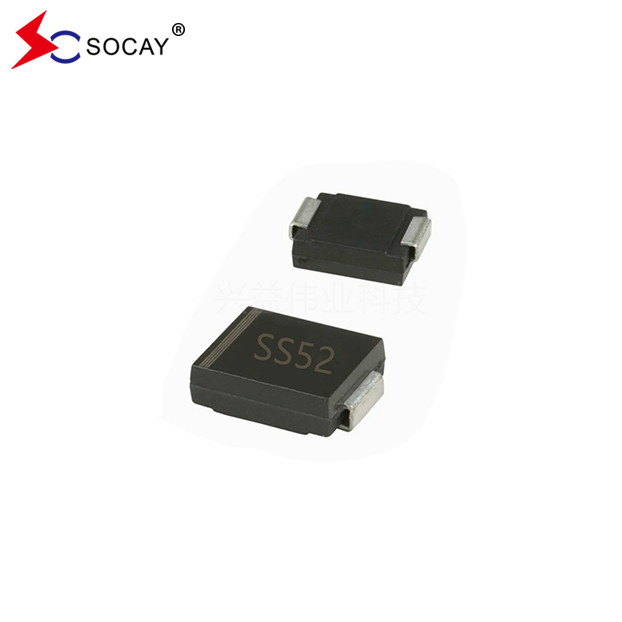

Поверхностные монтируемые шотткинские барьерные выпрямители SS52C ~ SS520C 20VRRM DO-214AB Пакет

3000 шт.
MOQ
negotiable
цена
Поверхностные монтируемые шотткинские барьерные выпрямители SS52C ~ SS520C 20VRRM DO-214AB Пакет
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
SS52C Наименование: Ректификаторы барьера Шоттки
Пакет SS52C: DO-214AAB/SMC
SS52C Max. VRRM: 40 В
SS52C Max. VRMS: 28В
SS52C Максимальный VDC: 40 В
Макс. ВФ 3А.: 0.55V
ЕСЛИ (AV), ТО: 5А
TJ: -55 к +125℃
Выделить:

SS52C Шотткинские барьерные выпрямители

,

DO-214AB Пакет Ректификаторы барьера Шоттки

,

SS52C
Основная информация
Место происхождения: Шэньчжэнь, Гуандун, Китай
Фирменное наименование: SOCAY
Сертификация: REACH,RoHS,ISO
Номер модели: SS52C
Документ: Брошюра продукта PDF
Оплата и доставка Условия
Время доставки: 5-8 рабочих дней
Характер продукции

Поверхностные монтируемые шотткинские барьерные выпрямители SS52C ~ SS520C 20VRRM DO-214AB Пакет



Управители барьера Schottky SS52C ~ SS520C Лист данных:SS52C_SS520C ((SMC) _v2311.1.pdf





Управители барьера Schottky SS52C ~ SS520C Характеристики:

  • SS52C~SS520C Пластиковая упаковка соответствует UL94V-0.
  • Для приложений пакета DO-214AB предназначена для оптимизации пространства доски.
  • SS52C ~ SS520C имеет низкую потерю мощности, высокую эффективность.

  • Продукт зеленого формования соединения согласно стандарту IEC 61249.

  • Этот компонент имеет высокую мощность.
  • SS52C Без свинца в соответствии с требованиями RoHS ЕС 2.0.



Ниже приведены механические данные:

  • Шотткинские барьеры SS52C ~ SS520C корпус: JEDEC DO-214AB формованный пластик.
  • Терминалы компонентов: сварные, сварные согласно MIL-STD-750, метод 2026.
  • Ректификаторы барьера Шоттки SS52C ~ SS520C Полярность: цветовая полоса обозначает конец катода.
  • SS52C Стандартная упаковка: 16 мм лента (EIA-481).

  • Управители барьера Шоттки SS52C ~ SS520C Приблизительно.





МРейтингииЭлектрические характеристики ректификаторов барьера Schottky SS52C ~ SS520C:

При температуре окружающей среды 25 °C, если не указано иное.
Параметр SS52C ~ SS520C Символ SS52C SS53C SS54C SS55C SS56C SS58C SS510C SS515C SS520C Единица
Максимальная периодическая пиковая обратная напряженность VRRM VRRM 20 30 40 50 60 80 100 150 200 V
SS52C ~ SS520C Максимальное напряжение RMS VRMS 14 21 28 35 42 56 70 105 140 V
SS52C ~ SS520C Максимальное блокировочное напряжение постоянного тока VDC 20 30 40 50 60 80 100 150 200 V
Макс. IF(AV) при TL = 75°C ИФ ((АВ) 5 А.
SS52C ~ SS520C IFSM: 8,3ms Одноразовая половинная синусовая волна, наложенная на номинальную нагрузку IFSM 100 А.
Максимальное напряжение на 5А (примечание 1) VF 0.55 0.74 0.8 0.9 V
Максимальная ИР при номинальном блокировочном напряжении постоянного тока TJ=25°C IR 0.2 0.05 mA
  TJ=100°C   20 10

Типичное тепловое сопротивление SS52C ~ SS520C

(Примечание 2)

 RθJL 17 °C/W
  RθJA 55
Диапазон температуры на рабочих узлах SS52C ~ SS520C TJ -55 до +125 -55 до +150 -65 до +175 °C
Диапазон температуры хранения SS52C ~ SS520C TSTG -55 до +150 -65 до +175 °C

Примечания:1. Испытание импульса SS52C ~ SS520C с PW = 300μsec, 1% рабочего цикла.

2. SS52C ~ SS520C Монтируется на ПК-площадке с медной подложкой площадью 14 мм2 (0,013 мм).









Сортировщики барьера Шоттки SS52C ~ SS520C:

Рисунок 1. Ректификаторы барьера Шоттки SS52C ~ SS520C Кривая снижения тока вперед:

Поверхностные монтируемые шотткинские барьерные выпрямители SS52C ~ SS520C 20VRRM DO-214AB Пакет 0



Рисунок 2. SS52C ~ SS520C Максимальный не повторяющийся ток перенапряжения:

Поверхностные монтируемые шотткинские барьерные выпрямители SS52C ~ SS520C 20VRRM DO-214AB Пакет 1





Управители барьера Schottky SS52C ~ SS520C Конспект пакета (Единица: дюйм ((мм)):

Поверхностные монтируемые шотткинские барьерные выпрямители SS52C ~ SS520C 20VRRM DO-214AB Пакет 2



Информация о упаковке:

Номер части Пакет компонентов Количество Вариант упаковки
SS52C ~ SS520C SMC/DO-214AB 3000 шт. на 13 "пластиковый катушка
    800 шт. на 7 "пластиковый катушка





Поверхностные монтируемые шотткинские барьерные выпрямители SS52C ~ SS520C 20VRRM DO-214AB Пакет 3
