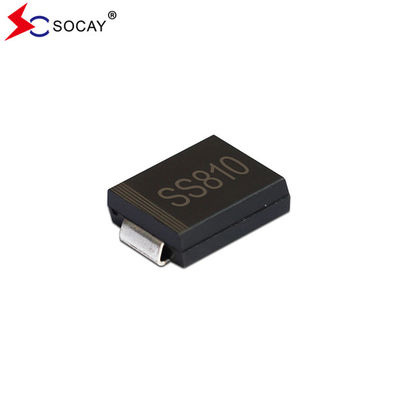

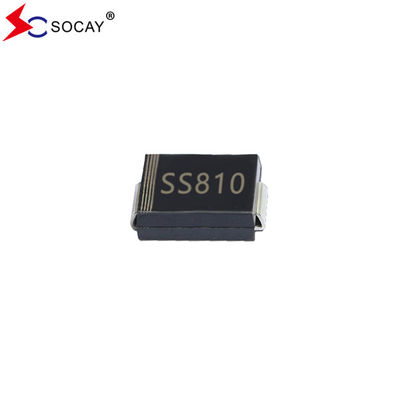

100VRRM Поверхностный монтаж Шоттки барьерный диод SS810C 70VRMS Напряжение SMC пакет

3000 шт.
MOQ
negotiable
цена
100VRRM Поверхностный монтаж Шоттки барьерный диод SS810C 70VRMS Напряжение SMC пакет
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
компонентное имя: Диод барьера Schottky
Компонентный пакет: DO-214AAB/SMC
Макс. VRRM: 100 В
Компонент Max. VRMS: 70В
Максимальная производительность. VDC: 100 В
SS810C IF ((AV): 8A
VF в 8A: 0.8V
SS810C IR: 50 мкА
Выделить:

SS810C

,

Диод-барьер на поверхности

,

SS810C Шотткийский барьерный диод
Основная информация
Место происхождения: Шэньчжэнь, Гуандун, Китай
Фирменное наименование: SOCAY
Сертификация: REACH,RoHS,ISO
Номер модели: SS810C
Документ: Брошюра продукта PDF
Оплата и доставка Условия
Время доставки: 5-8 рабочих дней
Характер продукции

100VRRM Поверхностный монтаж Шоттки барьерный диод SS810C 70VRMS Напряжение SMC пакет



Диод барьера Шоттки SS810C DATASHEET:SS810C ((SMC)_v94.1.pdf





Бариерный диод Шоттки SS810C характеристики следующие:

  • Диод барьера Шоттки SS810C Пластиковая упаковка UL94V-0.
  • Для поверхностного монтажа упаковки применяется для оптимизации пространства доски.
  • SS810C имеет низкую потерю энергии, высокую эффективность.

  • SS810C Зелёное препараты для формования согласно стандарту IEC 61249.

  • Этот компонент обладает высокой мощностью.
  • Без свинца, барьерный диод Шоттки соответствует требованиям RoHS 2 ЕС.0.



Диод барьера Шоттки SS810C Механические данные

  • Шотткинский барьерный диод SS810C корпус: JEDEC DO-214AB формованный пластик.
  • Его терминалы: сварные, сварные согласно MIL-STD-750, метод 2026.
  • Диод барьера Шоттки SS810C Полярность: цветовая полоса обозначает конец катода.
  • Стандартная упаковка: 16 мм лента (EIA-481).

  • Бариерный диод Шоттки SS810C примерно, вес 0,0082 унции, 0,2325 грамма.





МРейтингии Электрические характеристики барьерного диода Шоттки SS810C:

SS810C Показатели при температуре окружающей среды 25°C, если не указано иное.
Параметр SS810C Символ SS810C SS810C
Диод-барьер Шоттки Макс. Повторяющееся пиковое обратное напряжение VRRM 100 V
Диод-барьер Шоттки Максимальное напряжение RMS VRMS 70 V
Диод барьера Шоттки Макс. VDC VDC 100 V
Диод барьера Шоттки Максимальный средний переходный ток ИФ ((АВ) 8 А.
Пиковый перегонный ток: 8,3 мс. Одиночная половинка синусовой волны наложенная на номинальную нагрузку IFSM 150 А.
SS810C Максимальное напряжение вперед при 8A VF 0.8 V
Максимальный обратный ток постоянного тока при номинальном блокировочном напряжении постоянного тока IR 50 μA
Типичное тепловое сопротивление барьерного диода Шоттки (Примечание 1) RθJL 15 °C/W
  (Примечание 2) RθJA 110
SS810C Рабочее соединение и диапазон температуры хранения TJ, TSTG -55 до +150 °C

Примечания: 1. Монтируется на FR4 PCB, односторонний медный, с площадью 100 см2 медных подложки.

2На FR4 PCB, односторонний медный, мини-пакет.









Диод барьера Шоттки SS810C:

Рисунок 1. Диод-барьер Шоттки SS810C Рабочая кривая температуры:

100VRRM Поверхностный монтаж Шоттки барьерный диод SS810C 70VRMS Напряжение SMC пакет 0



Рисунок 2. Типичные характеристики форварда

100VRRM Поверхностный монтаж Шоттки барьерный диод SS810C 70VRMS Напряжение SMC пакет 1





Диод барьера Шоттки SS810C SMC/DO-214AB Конспект пакета (Единица: дюйм ((мм)):

100VRRM Поверхностный монтаж Шоттки барьерный диод SS810C 70VRMS Напряжение SMC пакет 2



Информация о упаковке:

Номер части Пакет компонентов Количество Вариант упаковки
SS810C SMC/DO-214AB 3000 шт. на 13 "пластиковый катушка
    800 шт. на 7 "пластиковый катушка





100VRRM Поверхностный монтаж Шоттки барьерный диод SS810C 70VRMS Напряжение SMC пакет 3
