Главная страница /Продукция/Массив ESD/SE03N6S01GZ ESD массив Низкая емкость ESD защита Рабочее напряжение 3.3V IR Максимальное 0,5μA

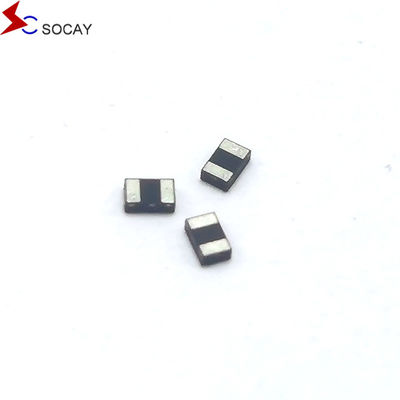

SE03N6S01GZ ESD массив Низкая емкость ESD защита Рабочее напряжение 3.3V IR Максимальное 0,5μA

10000 штук
MOQ
negotiable
цена
SE03N6S01GZ ESD массив Низкая емкость ESD защита Рабочее напряжение 3.3V IR Максимальное 0,5μA
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
компонентное имя: Массивы ESD
Пакет компонентов: DFN1006-2L
Vrwm (максимум): 3.3В
Vbr (мин.): 5.0V
Vbr (максимум): 5.0V
Это...: 1 мА
Ir (максимум): 0.5μA
Vc (тип.) (Ipp=1A): 6.0V
Vc (тип.) (Ipp=5A): 10.0В
Цесд: 12pF
Выделить:

SE03N6S01GZ ESD массив

,

3.3V ESD массив

,

Массив ESD с низкой емкостью
Основная информация
Место происхождения: Шэньчжэнь Гуандун Китай
Фирменное наименование: SOCAY
Сертификация: REACH RoHS ISO
Номер модели: SE03N6S01GZ
Документ: Брошюра продукта PDF
Оплата и доставка Условия
Время доставки: 5-8 рабочих дней
Характер продукции

Низкомощные массивы ESD для защиты от ESD SE03N6L01GZ Рабочее напряжение 3.3V



Особенности массивов ESD:

  • Рабочее напряжение: 3,3 В
  • Низкая утечка: nA уровень
  • Низкая емкость
  • Чрезвычайно низкое напряжение зажима
  • Соответствует требованиям RoHS



Приложения для массивов ESD:

  • Мобильные телефоны и аксессуары
  • Цифровой визуальный интерфейс (DVI)
  • Кружки радиочастот
  • Показать порт
  • Порты USB
  • Порты MDDI
  • PCI Express



Механические характеристики ESD массивов:

  • DFN1006 (1,0x0,6x0,5 мм) Пакет
  • Вес 0,5 миллиграмма (приблизительно)
  • Количество на катушку: 10 000 штук
  • Размер катушки: 7 дюймов
  • Свинцовая отделка: без свинца



Функциональная диаграмма массивов ESD:

SE03N6S01GZ ESD массив Низкая емкость ESD защита Рабочее напряжение 3.3V IR Максимальное 0,5μA 0





Абсолютные максимальные рейтинги массивов ESD (T)А.=25°C, если не указано иное):


Символ Параметр Стоимость Объекты
TЛ Температура сварки свинцом 260 (10 секунд) oC
TОП Диапазон рабочей температуры -55 до +125 °C
TСТГ Диапазон температуры хранения -55 до +150 °C
VESD ESD по IEC61000-4-2 (воздух) ± 25 kV
  ESD по IEC61000-4-2 (контакт) ± 25







Электрические характеристики (TА.=25°C, если не указано иное):

Параметр Символ Условия Минуточку. Тип. Макс. Макс. Объекты
Обратное рабочее напряжение VRWM - Я... - Я... - Я... 3.3 V
Напряжение отключения VBR IT = 1mA 3.5 5.1 5.0 V
Ток утечки IR VRWM = 3,3 В - Я... - Я... 0.5 μA
Напряжение зажима ВК IPP = 1A, tP = 8/20μs - Я... 6.0 - Я... V
Напряжение зажима ВК IPP = 5A, tP = 8/20μs - Я... 10.0 - Я... V
Пропускная способность соединения CJ VR = 0V, f = 1MHz - Я... 0.5 - Я... pF





DFN1006-2L Конспект и размеры пакета:

Символ В миллиметрах Дюйма
  Минуточку. Макс. Макс. Минуточку. Макс. Макс.
А. 0.450 0.550 0.018 0.022
А1 0.010 0.070 0.000 0.003
D 0.950 1.050 0.037 0.041
Е 0.550 0.650 0.022 0.026
D1 0.450 REF 0.018 REF
Е1 0.400 REF 0.016 REF
b 0.275 0.325 0.011 0.013
e 0.675 0.725 0.027 0.029
Л 0.275 0.325 0.011 0.013
L1 0.010 REF 0.000 REF



SE03N6S01GZ ESD массив Низкая емкость ESD защита Рабочее напряжение 3.3V IR Максимальное 0,5μA 1



тег:

Диод защиты от ЭСД

Защита от перенапряжений ESD

Диод TVS для защиты от ESD
