24V SM8S24CAG защитные элементы схемы DO-218AB Пакет Автомобильный диод TVS

500 шт.
MOQ
negotiable
цена
24V SM8S24CAG защитные элементы схемы DO-218AB Пакет Автомобильный диод TVS
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
Наименование продукта: Диоды TVS
тип упаковки: DO-218AB
вр: 24 В
Ir@Vr @25°C: 5μA
Ir@Vr @175°C: 150 мкА
Vbr@It (минут): 26.7В
Vbr@It (максимум): 29.5В
Это...: 5 мА
Vc@Ipp: 38.9В
Ипп: 170А
Температура хранения: -55°C к +175°C
Выделить:

Компоненты защиты 24В цепи

,

DO-218AB Компоненты защиты цепей

,

DO-218AB Автомобильный диод TVS
Основная информация
Место происхождения: Шэньчжэнь, Гуандун, Китай
Фирменное наименование: SOCAY
Сертификация: UL,REACH,RoHS,ISO
Номер модели: SM8S24CAG
Документ: Брошюра продукта PDF
Оплата и доставка Условия
Время доставки: 5-8 рабочих дней
Характер продукции

24V SM8S24CAG защитные элементы схемы DO-218AB Пакет Автомобильный диод TVS

DATASHEET: DATASHEET: DATASHEET: DATASHEET: DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASSM8SXXG Серия_v2309.1.pdf

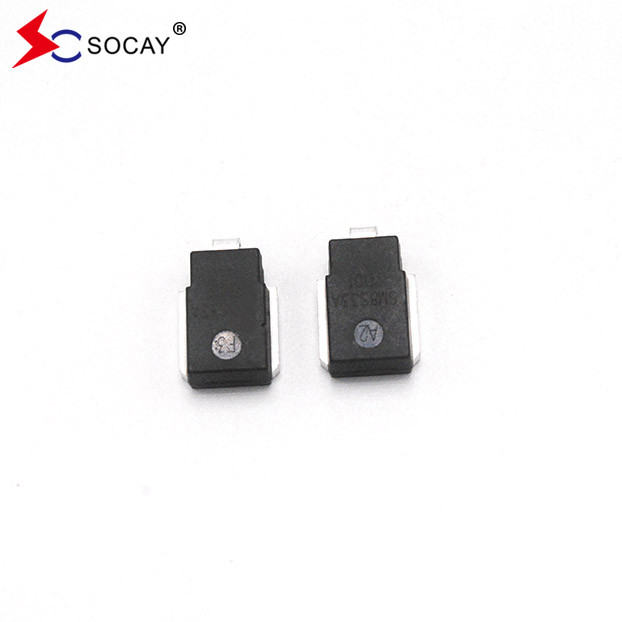

24V SM8S24CAG защитные элементы схемы DO-218AB Пакет Автомобильный диод TVS 0
Описание:
Серия SM8S предназначена специально для защиты чувствительного электронного оборудования от переменного напряжения, вызванного молнией и другими переменными напряжениями.

Номер части

Рабочий пик

Обратно.

Напряжение VRWM

(V)

Распределение

Напряжение

VBR (V)

Испытательный ток

Я...T

(mA)

Максимальная обратная утечка Я...R @VRWM

(μA)

Максимальная

Я...R@VRWMTJ=175°C

(μA)

Максимальное обратное движениеВсплескТекущий

Я...PP(А)①

Максимальное напряжение зажима

VВ @Я...PP

(V)

УниБи-би Мв.МОкс.
SM8S10AGSM8S10CAG10.011.112.35.01525038817.0
SM8S11AGSM8S11CAG11.012.213.55.01015036318.2
SM8S12AGSM8S12CAG12.013.314.75.01015033219.9
SM8S13AGSM8S13CAG13.014.415.95.01015030721.5
SM8S14AGSM8S14CAG14.015.617.25.01015028423.2
SM8S15AGSM8S15CAG15.016.718.55.01015027024.4
SM8S16AGSM8S16CAG16.017.819.75.01015025426.0
SM8S17AGSM8S17CAG17.018.920.95.01015023927.6
SM8S18AGSM8S18CAG18.020.022.15.01015022629.2
SM8S20AGSM8S20CAG20.022.224.55.01015020432.4
SM8S22AGSM8S22CAG22.024.426.95.01015018635.5
SM8S24AGSM8S24CAG24.026.729.55.01015017038.9

Примечания:
1.Волновая форма перенапряженного тока определяется в волновой форме 10/1000μS.
2.Для всех типов максимальный VF= 1,8 В при IF= 100 A, измеренное на 8,3 мс одной половинки синусовой волны или эквивалентной квадратной волны, рабочий цикл = 4 импульса в секунду
максимум минуты.


Обзор автомобильных диодов транзиторного подавления TVS
1Широкое применение транзиторных подавляющих диодов в автомобильной промышленности
Автомобильные диоды TVS являются распространенным защитным устройством в практических применениях.навигаторы автомобилей, диктофоны, подушки для автомобильных сидений и сиденья для массажа. стулья, авто MP3-плееры, системы управления двигателями автомобилей.С энергичным развитием науки и технологий и информационных технологийДля обеспечения стабильной и надежной работы установленных на транспортных средствах электронных продуктов,должны быть предложены более строгие и требовательные требования к техническим параметрам электронных защитных устройств и производителей- Требую.

2. Требования к параметрам для автомобильных диодов транзиторного подавления TVS
скорость ответа на уровне nS, низкое остаточное напряжение, низкий ток утечки, соответствующий испытанию нагрузки ISO 7637-2-5A/5B, высокая надежность,и соответствует требованиям AEC-Q101 для автомобильных электронных устройств.

3. Требования к сертификации системы производителя
Прошел мимо автомобиля.промышленность сертификация системы IATF16949

Особенности:
Оптимизированный стеклянный пассивированный чип.
TJ=175°C, подходящий для высокой надежности и автомобильных требований.
6600W пиковая мощность импульса с волновой формой 10/1000μs, частота повторения (рабочий цикл): 0,01%.
Соответствие ISO 7637-2 5a/5b и ISO 16750 испытания нагрузки (отличается от условий испытания).
Удовлетворить требованиям AEC-Q101.
Низкий ток утечки.
Низкое падение напряжения вперед.
Отличная способность к зажиманию.
Очень быстрое время отклика.
Соответствует RoHS.

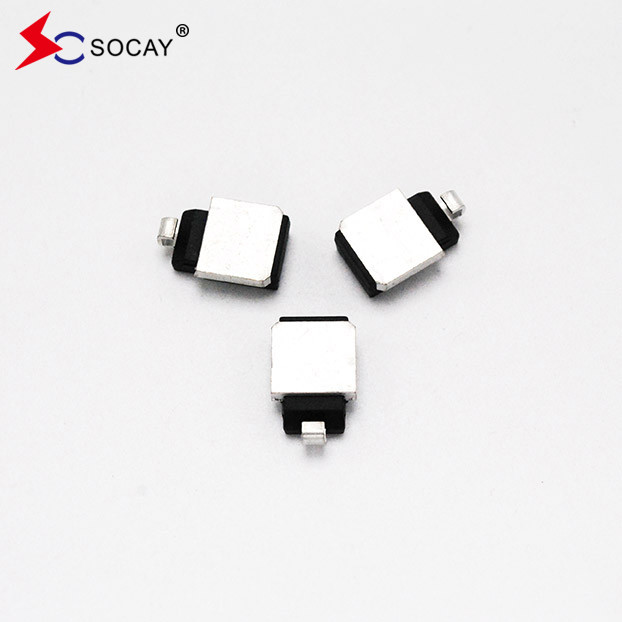

24V SM8S24CAG защитные элементы схемы DO-218AB Пакет Автомобильный диод TVS 1
Применение:
Защита автомобилей.

Описание часто используемых диодов TVS серии SM8S
Диоды TVS серии SM8S являются устройствами для защиты от перенапряжений автомобильного класса. Различные типы автомобильных диодов TVS используются в соответствии с уровнями напряжения 12V, 24V и т. д. в схеме,такие как SM8S36A, SM8S30A, SM8S24A, SM8S26A, SM8S28A. , SM8S33A и т.д.
