36V SM8S36AG Компоненты защиты цепи TVS Диод однонаправленная поверхность

500 шт.
MOQ
negotiable
цена
36V SM8S36AG Компоненты защиты цепи TVS Диод однонаправленная поверхность
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
SM8S36AG Пакет: DO-218AB
SM8S36AG Vr: 36 В
Ir@Vr @25°C: 5μA
SM8S36AG Ir@Vr @175°C: 150 мкА
Vbr@It (минут): 40.0v
SM8S36AG Vbr@It (максимум): 44.2В
SM8S36AG Это: 5 мА
SM8S36AG Vc@Ipp: 58,1 В
SM8S36AG Ipp: 114A
Выделить:

Компоненты защиты 36-вольтных цепей

,

Компоненты защиты однонаправленной схемы

,

Диод 36 В TVS однонаправленный
Основная информация
Место происхождения: Шэньчжэнь, Гуандун, Китай
Фирменное наименование: SOCAY
Сертификация: UL,REACH,RoHS,ISO
Номер модели: SM8S36AG
Документ: Брошюра продукта PDF
Оплата и доставка Условия
Время доставки: 5-8 рабочих дней
Характер продукции

SOCAY 36V однонаправленные диоды TVS SM8S36AG, поверхностные подавляющие напряжение



DATASHEET: DATASHEET: DATASHEET: DATASHEET: DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASSM8SXXG Серия_v2309.1.pdf

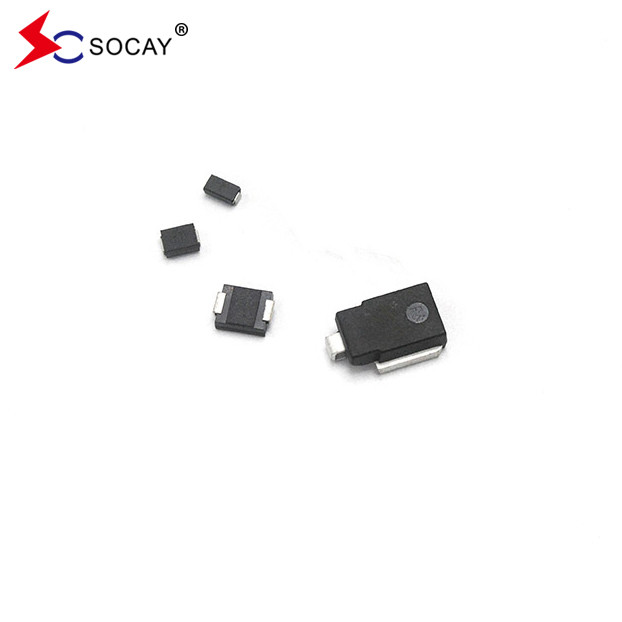

36V SM8S36AG Компоненты защиты цепи TVS Диод однонаправленная поверхность 0

Описание:

Серия SM8S предназначена специально для защиты чувствительного электронного оборудования от переменного напряжения, вызванного молнией и другими переменными напряжениями.

Номер части

Рабочий пик

Обратно.

Напряжение VRWM

(V)

Распределение

Напряжение

VBR (V)

Испытательный ток

Я...T

(mA)

Максимальная обратная утечка Я...R @VRWM

(μA)

Максимальная

Я...R@VRWMTJ=175°C

(μA)

Максимальное обратное движениеВсплескТекущий

Я...PP(А)①

Максимальное напряжение зажима

VВ @Я...PP

(V)
Уни Би-би   Мв. МОкс.
SM8S10AG SM8S10CAG 10.0 11.1 12.3 5.0 15 250 388 17.0
SM8S11AG SM8S11CAG 11.0 12.2 13.5 5.0 10 150 363 18.2
SM8S12AG SM8S12CAG 12.0 13.3 14.7 5.0 10 150 332 19.9
SM8S13AG SM8S13CAG 13.0 14.4 15.9 5.0 10 150 307 21.5
SM8S14AG SM8S14CAG 14.0 15.6 17.2 5.0 10 150 284 23.2
SM8S15AG SM8S15CAG 15.0 16.7 18.5 5.0 10 150 270 24.4
SM8S16AG SM8S16CAG 16.0 17.8 19.7 5.0 10 150 254 26.0
SM8S17AG SM8S17CAG 17.0 18.9 20.9 5.0 10 150 239 27.6
SM8S18AG SM8S18CAG 18.0 20.0 22.1 5.0 10 150 226 29.2
SM8S20AG SM8S20CAG 20.0 22.2 24.5 5.0 10 150 204 32.4
SM8S22AG SM8S22CAG 22.0 24.4 26.9 5.0 10 150 186 35.5
SM8S24AG SM8S24CAG 24.0 26.7 29.5 5.0 10 150 170 38.9
SM8S26AG SM8S26CAG 26.0 28.9 31.9 5.0 10 150 157 42.1
SM8S28AG SM8S28CAG 28.0 31.1 34.4 5.0 10 150 145 45.4
SM8S30AG SM8S30CAG 30.0 33.3 36.8 5.0 10 150 136 48.4
SM8S33AG SM8S33CAG 33.0 36.7 40.6 5.0 10 150 124 53.3
SM8S36AG SM8S36CAG 36.0 40.0 44.2 5.0 10 150 114 58.1
SM8S40AG SM8S40CAG 40.0 44.4 49.1 5.0 10 150 102 64.5
SM8S43AG SM8S43CAG 43.0 47.8 52.8 5.0 10 150 95.1 69.4
SM8S45AG SM8S45CAG 45.0 50.0 55.3 5.0 10 150 90.8 72.7
SM8S48AG SM8S48CAG 48.0 53.3 58.9 5.0 10 150 85.3 77.4
SM8S51AG SM8S51CAG 51.0 56.7 62.7 5.0 10 150 80.1 82.4
SM8S54AG SM8S54CAG 54.0 60.0 66.3 5.0 10 150 75.8 87.1
SM8S58AG SM8S58CAG 58.0 64.4 71.2 5.0 10 150 70.5 93.6
SM8S60AG SM8S60CAG 60.0 66.7 73.7 5.0 10 150 68.2 96.8
SM8S64AG SM8S64CAG 64.0 71.1 78.6 5.0 10 150 64.1 103.0
SM8S70AG SM8S70CAG 70.0 77.8 86.0 5.0 10 150 58.4 113.0
SM8S75AG SM8S75CAG 75.0 83.3 92.1 5.0 10 150 54.5 121.0
SM8S78AG SM8S78CAG 78.0 86.7 95.8 5.0 10 150 52.4 126.0
SM8S85AG SM8S85CAG 85.0 94.4 104.0 5.0 10 150 48.2 137.0

Примечания:

1.Волновая форма перенапряженного тока определяется в волновой форме 10/1000μS.

2.Для всех типов максимальный VF= 1,8 В при IF= 100 A, измеренное на 8,3 мс одной половинки синусовой волны или эквивалентной квадратной волны, рабочий цикл = 4 импульса в секунду

максимум минуты.



Особенности:

Оптимизированный стеклянный пассивированный чип.

TJ=175°C, подходящий для высокой надежности и автомобильных требований.

6600W пиковая мощность импульса с волновой формой 10/1000μs, частота повторения (рабочий цикл): 0,01%.

Соответствие ISO 7637-2 5a/5b и ISO 16750 испытания нагрузки (отличается от условий испытания).

Удовлетворить требованиям AEC-Q101.

Низкий ток утечки.

Низкое падение напряжения вперед.

Отличная способность к зажиманию.

Очень быстрое время отклика.

Соответствует RoHS.

36V SM8S36AG Компоненты защиты цепи TVS Диод однонаправленная поверхность 1



Применение:

Защита автомобилей.



36V SM8S36AG Компоненты защиты цепи TVS Диод однонаправленная поверхность 2
