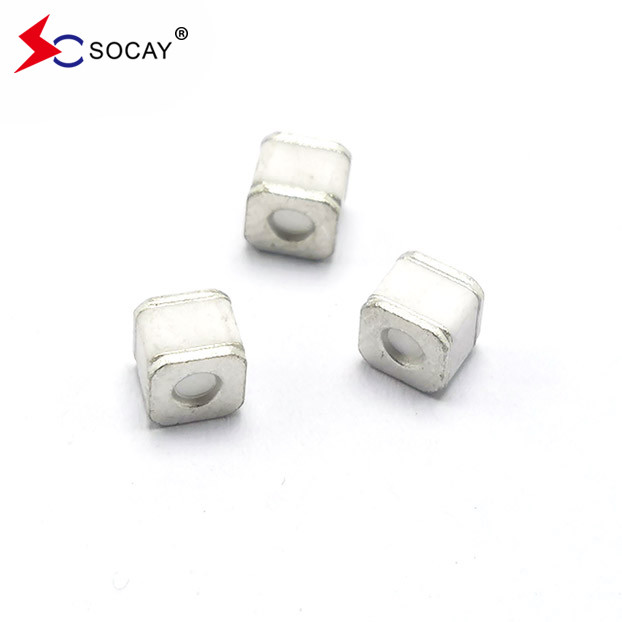

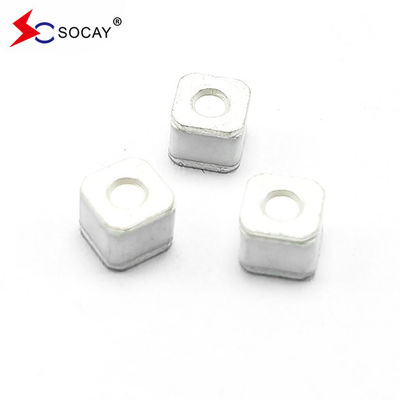

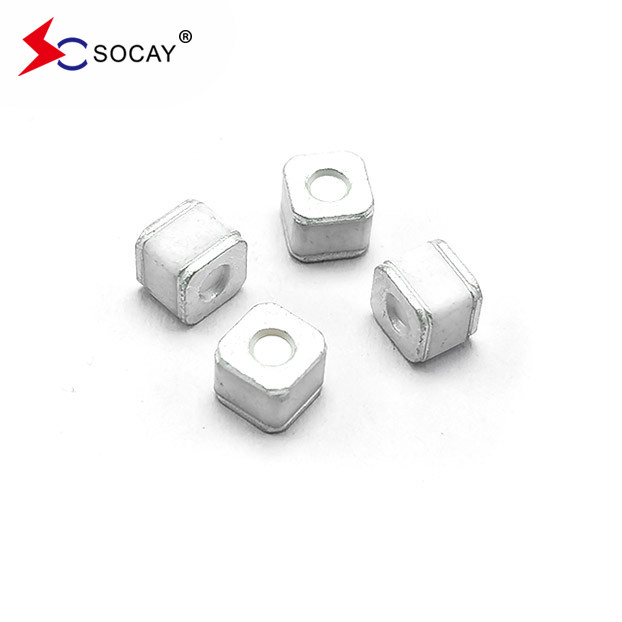

SOCAY Газоразрядная труба защитник от перенапряжения SC2E5-90LSMD, поверхностная установка GDT
DATASHEET: DATASHEET: DATASHEET: DATASHEET: DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASSC2E5-SMD_v2110.1.pdf
| Номер части |
DC
Напряжение зажигания
|
Максимальная
Импульс Спрятать
Напряжение
|
Минимальное сопротивление изоляции |
Максимальная емкость |
Напряжение дуги |
Продолжительность службы |
| |
|
|
|
|
|
Номинальный
Импульсный ток разряда
|
Максимальный импульсный ток разряда |
НоминальныйА.Инерционный ток разряда |
Импульс
Жизнь
|
| |
@100В/С |
@100В/μs |
@1KV/μs |
|
@ 1 МГц |
@ 1A |
@8/20μs
± 5 раз
|
@8/20μs
1 раз
|
@50Hz
1Второй
10Времена
|
@10/1000μs
300 раз
|
| SC2E5-75LSMD |
75В±20% |
< 500 В |
< 650 В |
1 GΩ (при 50 В постоянного тока) |
< 1,0 пФ |
~ 15 В |
5KA |
10KA |
5А |
100А |
| SC2E5-90LSMD |
90В±20% |
< 500 В |
< 650 В |
1 GΩ (при 50 В постоянного тока) |
< 1,0 пФ |
~ 15 В |
5KA |
10KA |
5А |
100А |
| SC2E5-150LSMD |
150В±20% |
< 500 В |
< 650 В |
1 GΩ (при 50 В постоянного тока) |
< 1,0 пФ |
~ 20 В |
5KA |
10KA |
5А |
100А |
| SC2E5-200LSMD |
200В±20% |
< 500 В |
< 650 В |
1 GΩ (при 100 В постоянного тока) |
< 1,0 пФ |
~ 20 В |
5KA |
10KA |
5А |
100А |
| SC2E5-230LSMD |
230В±20% |
< 600 В |
< 700 В |
1 GΩ (при 100 В постоянного тока) |
< 1,0 пФ |
~ 20 В |
5KA |
10KA |
5А |
100А |
| SC2E5-300LSMD |
300В±20% |
< 700 В |
< 800 В |
1 GΩ (при 100 В постоянного тока) |
< 1,0 пФ |
~ 20 В |
5KA |
10KA |
5А |
100А |
| SC2E5-350LSMD |
350В±20% |
< 700 В |
< 800 В |
1 GΩ (при 100 В постоянного тока) |
< 1,0 пФ |
~ 20 В |
5KA |
10KA |
5А |
100А |
| SC2E5-420LSMD |
420В±20% |
< 800 В |
< 950 В |
1 GΩ (при 100 В постоянного тока) |
< 1,0 пФ |
~ 20 В |
5KA |
10KA |
5А |
100А |
| SC2E5-470LSMD |
470В±20% |
< 900 В |
< 1000 В |
1 GΩ (при 100 В постоянного тока) |
< 1,0 пФ |
~ 20 В |
5KA |
10KA |
5А |
100А |
| SC2E5-600LSMD |
600В±20% |
< 1100 В |
< 1200 В |
1 GΩ (при 100 В постоянного тока) |
< 1,0 пФ |
~ 20 В |
5KA |
10KA |
5А |
100А |
| SC2E5-800LSMD |
800В±20% |
< 1200 В |
< 1400 В |
1 GΩ (при 100 В постоянного тока) |
< 1,0 пФ |
~ 20 В |
5KA |
10KA |
5А |
100А |
|
Примечания:
- Термины в соответствии с ITU-T K.12 и GB/T 9043-2008
- При поставке AQL 0,65 уровень II, DIN ISO 2859
|
I:О газоразрядной трубе
Газоразрядная труба, полное название керамической газоразрядной трубы, английская газоразрядная труба, часто заменяемая аббревиатурой GDT, представляет собой устройство защиты от перенапряжения типа разрыва,который широко используется в защите от молнии систем связиВыпускные трубки часто используются в первой или первой двух стадиях многоуровневых защитных цепей для выпуска молнии мгновенного перетока и ограничения перенапряжения.Поскольку сопротивление изоляции между электродами выпускной трубы очень большой и паразитарная емкость очень мала, он не подходит для высоких частот.Основными недостатками защитных характеристик выпускной трубы является то, что время задержки выпуска является большим., чувствительность действия не идеальна, и трудно эффективно подавлять молниеносные волны с большой поднимающейся крутизной.Есть проблема непрерывного потока в защите от молнии системы питания.
II:Основные ингредиенты
Порцелановая трубка порошок, электрод, электрон инертный газ и т.д.
Особенности:
Классификация керамических газоразрядных труб
1В соответствии с количеством электродов, обычно используемые газоразрядные трубы делятся на диодные и триодные трубы.Поэтому их называют керамическими выпускными трубами.
2В зависимости от размера газа, обычно используемые трубы разрядки газа делятся на чип-трубы разрядки и плагин-трубы разрядки.
3В соответствии с импульсным напряжением продукта, обычно используемые газовые трубы разряда подразделяются на обычные импульсные трубы разряда и низкоимпульсные трубы разряда.
Принцип работы керамической газоразрядной трубы
Керамические газоразрядные трубы герметизируются керамикой и состоят из двух или более металлических электродов с отверстиями внутри, заполненными инертными газами аргоном и неоном.они соединены параллельно на схемеКогда устройство не работает, сопротивление очень высокое, а эквивалентная емкость низкая.Если есть аномальный пульс, внутреннее сопротивление падает мгновенно после достижения значения рабочего напряжения, и ток высвобождается.он автоматически вернется в состояние высокого сопротивления и схема будет работать нормально.
Преимущества керамических газоразрядных труб
1. до сбоя (проводности) он эквивалентен открытой цепи, с большим сопротивлением и отсутствием или очень небольшим током утечки;
2После сбоя (проводки) это эквивалентно короткому кругу, который может пропускать большой ток с очень небольшим падением напряжения;
3. емкость импульсного тока (пиковый ток) очень велика; 2,5 кА~100 кА;
4Он имеет двустороннюю симметрию.
5Значение емкости очень мало, менее 3pF.
