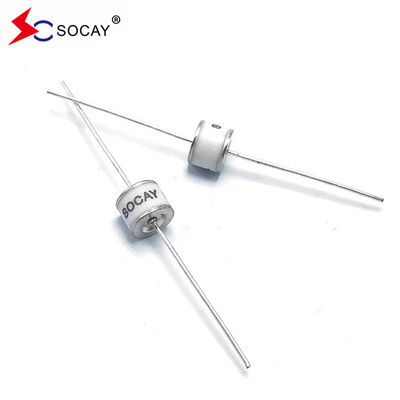

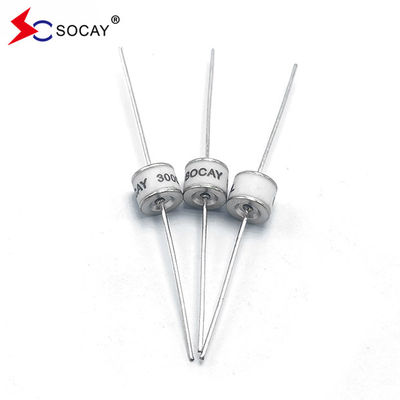

Огнезащитник Оксиальная свинцовая керамическая газоразрядная труба 600В SC2E8-600ML GDT электронный компонент
DATASHEET: DATASHEET: DATASHEET: DATASHEET: DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASSC2E8_v91.1.pdf
Принцип работы керамической газоразрядной трубы
Керамические газоразрядные трубы герметизируются керамикой и состоят из двух или более металлических электродов с отверстиями внутри, заполненными инертными газами аргоном и неоном.они соединены параллельно на схемеКогда устройство не работает, сопротивление очень высокое, а эквивалентная емкость низкая.Если есть аномальный пульс, внутреннее сопротивление падает мгновенно после достижения значения рабочего напряжения, и ток высвобождается.он автоматически вернется в состояние высокого сопротивления и схема будет работать нормально.
| Номер части |
Маркировка |
DC Спарк...
свыше напряжения
|
Максимальное импульсное напряжение зажигания |
Минимальное сопротивление изоляции |
Максимальная емкость |
Напряжение дуги |
Продолжительность службы |
| |
|
|
|
|
|
|
Номинальный
Импульсный ток разряда
|
Максимальный импульсный ток разряда |
Номинальный
Импульсный ток разряда
|
Импульс жизни |
| |
|
@100В/С |
@100В/μs |
@1KV/μs |
|
@ 1 МГц |
@ 1A |
@8/20μs
± 5 раз
|
@8/20μs
1 раз
|
@50Hz
1 секунда
10 раз
|
@10/1000μs
300 раз
|
|
SC2E8-420M
SC2E8-420ML
SC2E8-420MSMD
|
SOCAY
420M
|
420В±20% |
< 900 В |
< 1000 В |
1 GΩ (при 100 В) |
< 1,5 пФ |
~ 20 В |
10KA |
20KA |
10А |
100А |
|
SC2E8-470M
SC2E8-470ML
SC2E8-470MSMD
|
SOCAY
470M
|
470В±20% |
< 900 В |
< 1000 В |
1 GΩ (при 100 В) |
< 1,5 пФ |
~ 20 В |
10KA |
20KA |
10А |
100А |
|
SC2E8-600M
SC2E8-600ML
SC2E8-600MSMD
|
SOCAY
600 м
|
600В±20% |
< 1100 В |
< 1200 В |
1 GΩ (при 100 В) |
< 1,5 пФ |
~ 20 В |
10KA |
20KA |
10А |
100А |
|
SC2E8-800M
SC2E8-800ML
SC2E8-800MSMD
|
SOCAY
800 метров
|
800В±20% |
< 1200 В |
< 1400 В |
1 GΩ (при 100 В) |
< 1,5 пФ |
~ 20 В |
10KA |
20KA |
10А |
100А |
Преимущества керамических газоразрядных труб:
1. до сбоя (проводности) он эквивалентен открытой цепи, с большим сопротивлением и отсутствием или очень небольшим током утечки;
2После сбоя (проводки) это эквивалентно короткому кругу, который может пропускать большой ток с очень небольшим падением напряжения;
3. емкость импульсного тока (пиковый ток) очень велика; 2,5 кА~100 кА;
4Он имеет двустороннюю симметрию.
5Значение емкости очень мало, менее 3pF.
Недостатки керамических газоразрядных труб:
1Поскольку ионизация газа требует определенного количества времени, скорость ответа медленная.Перед тем как включить, будут проходить острые импульсы с большей амплитудой и не будут иметь защитного эффекта;
2Напряжение разрыва имеет плохую консистенцию и большую дисперсию, обычно ± 20%;
3. Напряжение отключения имеет только несколько конкретных значений;
Выбор керамических газоразрядных труб:
1При быстром импульсном воздействии для ионизации газа керамической газоразрядной трубы требуется определенное время (обычно 0,2 ~ 0,3 мкм, самое быстрое около 0,1 мкм),Так что резкий импульс с более высокой амплитудой будет протекать на задний ходДля подавления этого резкого импульса существует несколько методов: а. Подключить конденсатор или варистор параллельно с выпускной трубкой; б.Подключите индуктор в серии после трубы разряда или оставить линию передачи соответствующей длины, чтобы ослабить острый импульс до более низкого значенияУровень; в. Принять двухуровневую защитную схему, с трубкой разряда в качестве первого уровня и трубкой TVS или защитным устройством от перенапряжения полупроводников в качестве второго уровня.Два уровня изолированы резисторами., индукторы или самовосстанавливающиеся предохранители.
2. Выбор напряжения отключения постоянного тока Vsdc: минимальное значение напряжения отключения постоянного тока Vsdc должно быть больше чем в 1,2 раза больше максимально возможного пикового напряжения источника питания или максимального напряжения сигнала.
3Выбор импульсного тока разряда: выбор должен основываться на максимальном потоке перенапряжения, который может появиться на линии, или максимальном потоке перенапряжения, который требует защиты.Импульсный ток разряда выпускной трубы должен быть рассчитан в соответствии с номинальным импульсным током разряда (или половиной одного импульсного тока разряда).
4Керамические газоразрядные трубы обычно не используются параллельно из-за большой ошибки в разрывном напряжении.
5. После текущей проблемы: Чтобы гарантировать, что выпускная трубка может нормально погасить дугу после сбоя,в местах, где может возникнуть отток (например, в активных цепях), варистор или самовосстанавливающийся предохранитель могут быть подключены в серии к выпускной трубе.
Применение
Промышленное питание, коммуникационное питание, инверторное питание, непрерывное питание UPS, регулируемое питание, приводное питание, переключающее питание, модуль питания,изолятор, инвертор, медицинское оборудование,
