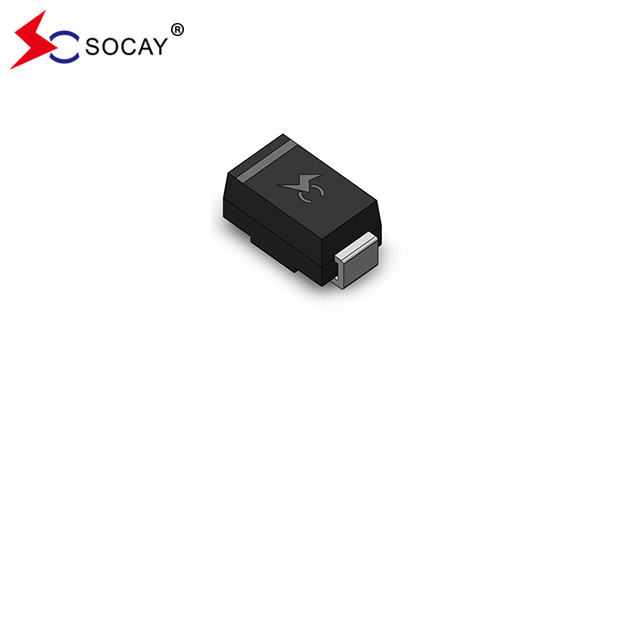

SOCAY Наземный монтаж TVS Диоды SMAJ18A, DO-214AC/SMA Пакет 400W 18V
DATASHEET: DATASHEET: DATASHEET: DATASHEET: DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASSMAJ_v2207.1.pdf
Описание:
Серия SMAJ предназначена специально для защиты чувствительного электронного оборудования от переменного напряжения, вызванного молнией и другими переменными напряжениями.
| Номер части |
Маркировка |
Обратно.
Стойкость
Напряжение VRВМ(V)
|
Распределение
НапряжениеVBR (V)
@IT
|
Испытание
Текущий
Я...T (mA)
|
Максимальная
Застегивание
Напряжение VВ @IPP(V)
|
Максимальная
Пик
Пульс
Текущий Я...PP(А)
|
Максимальная
Обратно.
УтечкаЯ...R
@VRWM (μА.)
|
| Уни |
Би-би |
Уни |
Би-би |
|
МИН |
Максимум |
|
|
|
|
| SMAJ3.3A |
— |
А1 |
— |
3.3 |
4.10 |
- Я... |
1 |
8.0 |
50.00 |
600 |
| SMAJ5.0A |
SMAJ5.0CA |
AE |
Мы |
5.0 |
6.40 |
7.00 |
10 |
9.2 |
43.48 |
800 |
| SMAJ6.0A |
SMAJ6.0CA |
AG |
WG |
6.0 |
6.67 |
7.37 |
10 |
10.3 |
38.83 |
800 |
| SMAJ6.5A |
SMAJ6.5CA |
АК |
WK |
6.5 |
7.22 |
7.98 |
10 |
11.2 |
35.71 |
500 |
| SMAJ7.0A |
SMAJ7.0CA |
AM |
ВМ |
7.0 |
7.78 |
8.60 |
10 |
12.0 |
33.33 |
200 |
| SMAJ7.5A |
SMAJ7.5CA |
АП |
WP |
7.5 |
8.33 |
9.21 |
1 |
12.9 |
31.01 |
100 |
| SMAJ8.0A |
SMAJ8.0CA |
AR |
WR |
8.0 |
8.89 |
9.83 |
1 |
13.6 |
29.41 |
50 |
| SMAJ8.5A |
SMAJ8.5CA |
AT |
WT |
8.5 |
9.44 |
10.40 |
1 |
14.4 |
27.78 |
10 |
| SMAJ9.0A |
SMAJ9.0CA |
АВ |
WV |
9.0 |
10.00 |
11.10 |
1 |
15.4 |
25.97 |
5 |
| SMAJ10A |
SMAJ10CA |
AX |
WX |
10.0 |
11.10 |
12.30 |
1 |
17.0 |
23.53 |
5 |
| SMAJ11A |
SMAJ11CA |
AZ |
WZ |
11.0 |
12.20 |
13.50 |
1 |
18.2 |
21.98 |
5 |
| SMAJ12A |
SMAJ12CA |
BE |
XE |
12.0 |
13.30 |
14.70 |
1 |
19.9 |
20.10 |
5 |
| SMAJ13A |
SMAJ13CA |
BG |
XG |
13.0 |
14.40 |
15.90 |
1 |
21.5 |
18.60 |
5 |
| SMAJ14A |
SMAJ14CA |
BK |
XK |
14.0 |
15.60 |
17.20 |
1 |
23.2 |
17.24 |
5 |
| SMAJ15A |
SMAJ15CA |
BM |
XM |
15.0 |
16.70 |
18.50 |
1 |
24.4 |
16.39 |
5 |
| SMAJ16A |
SMAJ16CA |
КП |
XP |
16.0 |
17.80 |
19.70 |
1 |
26.0 |
15.38 |
5 |
| SMAJ17A |
SMAJ17CA |
BR |
XR |
17.0 |
18.90 |
20.90 |
1 |
27.6 |
14.49 |
5 |
| SMAJ18A |
SMAJ18CA |
БТ |
XT |
18.0 |
20.00 |
22.10 |
1 |
29.2 |
13.70 |
5 |
| SMAJ19A |
SMAJ19CA |
ББ |
XB |
19.0 |
21.10 |
23.30 |
1 |
30.8 |
13.00 |
5 |
| SMAJ20A |
SMAJ20CA |
BV |
XV |
20.0 |
22.20 |
24.50 |
1 |
32.4 |
12.35 |
5 |
| SMAJ22A |
SMAJ22CA |
BX |
XX |
22.0 |
24.40 |
26.90 |
1 |
35.5 |
11.27 |
5 |
| SMAJ24A |
SMAJ24CA |
BZ |
XZ |
24.0 |
26.70 |
29.50 |
1 |
38.9 |
10.28 |
5 |
| SMAJ26A |
SMAJ26CA |
CE |
Да, да. |
26.0 |
28.90 |
31.90 |
1 |
42.1 |
9.50 |
5 |
| SMAJ28A |
SMAJ28CA |
CG |
YG |
28.0 |
31.10 |
34.40 |
1 |
45.4 |
8.81 |
5 |
| SMAJ30A |
SMAJ30CA |
CK |
YK |
30.0 |
33.30 |
36.80 |
1 |
48.4 |
8.26 |
5 |
| SMAJ33A |
SMAJ33CA |
CM |
ИМ. |
33.0 |
36.70 |
40.60 |
1 |
53.3 |
7.50 |
5 |
| SMAJ36A |
SMAJ36CA |
КП |
YP |
36.0 |
40.00 |
44.20 |
1 |
58.1 |
6.88 |
5 |
| SMAJ40A |
SMAJ40CA |
КР |
YR |
40.0 |
44.40 |
49.10 |
1 |
64.5 |
6.20 |
5 |
| SMAJ43A |
SMAJ43CA |
КТ |
YT |
43.0 |
47.80 |
52.80 |
1 |
69.4 |
5.76 |
5 |
| SMAJ45A |
SMAJ45CA |
Резюме |
Ю.В. |
45.0 |
50.00 |
55.30 |
1 |
72.7 |
5.50 |
5 |
| SMAJ48A |
SMAJ48CA |
CX |
YX |
48.0 |
53.30 |
58.90 |
1 |
77.4 |
5.17 |
5 |
| SMAJ51A |
SMAJ51CA |
CZ |
YZ |
51.0 |
56.70 |
62.70 |
1 |
82.4 |
4.85 |
5 |
| SMAJ54A |
SMAJ54CA |
RE |
ZE |
54.0 |
60.00 |
66.30 |
1 |
87.1 |
4.59 |
5 |
| SMAJ58A |
SMAJ58CA |
РГ |
ZG |
58.0 |
64.40 |
71.20 |
1 |
93.6 |
4.27 |
5 |
| SMAJ60A |
SMAJ60CA |
RK |
ZK |
60.0 |
66.70 |
73.70 |
1 |
96.8 |
4.13 |
5 |
| SMAJ64A |
SMAJ64CA |
RM |
ZM |
64.0 |
71.10 |
78.60 |
1 |
103.0 |
3.88 |
5 |
| SMAJ70A |
SMAJ70CA |
РП |
ZP |
70.0 |
77.80 |
86.00 |
1 |
113.0 |
3.54 |
5 |
| SMAJ75A |
SMAJ75CA |
RR |
ZR |
75.0 |
83.30 |
92.10 |
1 |
121.0 |
3.31 |
5 |
| SMAJ78A |
SMAJ78CA |
NT1 религия |
ZT |
78.0 |
86.70 |
95.80 |
1 |
126.0 |
3.17 |
5 |
| SMAJ80A |
SMAJ80CA |
RB |
ZB |
80.0 |
88.80 |
97.60 |
1 |
129.6 |
3.09 |
5 |
| SMAJ85A |
SMAJ85CA |
Автомобиль |
ZV |
85.0 |
94.40 |
104.00 |
1 |
137.0 |
2.92 |
5 |
| SMAJ90A |
SMAJ90CA |
RX |
ZX |
90.0 |
100.00 |
111.00 |
1 |
146.0 |
2.74 |
5 |
| SMAJ100A |
SMAJ100CA |
RZ |
ZZ |
100.0 |
111.00 |
123.00 |
1 |
162.0 |
2.47 |
5 |
| SMAJ110A |
SMAJ110CA |
SE |
VE |
110.0 |
122.00 |
135.00 |
1 |
177.0 |
2.26 |
5 |
| SMAJ120A |
SMAJ120CA |
SG |
VG |
120.0 |
133.00 |
147.00 |
1 |
193.0 |
2.07 |
5 |
| SMAJ130A |
SMAJ130CA |
SK |
ВК |
130.0 |
144.00 |
159.00 |
1 |
209.0 |
1.91 |
5 |
| SMAJ140A |
SMAJ140CA |
СБ |
VB |
140.0 |
155.00 |
171.00 |
1 |
226.8 |
1.76 |
5 |
| SMAJ150A |
SMAJ150CA |
СМ |
ВМ |
150.0 |
167.00 |
185.00 |
1 |
243.0 |
1.65 |
5 |
| SMAJ160A |
SMAJ160CA |
SP |
Вицепрезидент |
160.0 |
178.00 |
197.00 |
1 |
259.0 |
1.54 |
5 |
| SMAJ170A |
SMAJ170CA |
SR |
VR |
170.0 |
189.00 |
209.00 |
1 |
275.0 |
1.45 |
5 |
| SMAJ180A |
SMAJ180CA |
СТ |
VT |
180.0 |
201.00 |
220.00 |
1 |
291.6 |
1.37 |
5 |
| SMAJ190A |
SMAJ190CA |
SV |
ВВ |
190.0 |
211.00 |
232.00 |
1 |
307.8 |
1.30 |
5 |
| SMAJ200A |
SMAJ200CA |
SW |
VW |
200.0 |
224.00 |
247.00 |
1 |
324.0 |
1.23 |
5 |
| SMAJ220A |
SMAJ220CA |
SX |
VX |
220.0 |
246.00 |
272.00 |
1 |
356.0 |
1.12 |
5 |
| SMAJ250A |
SMAJ250CA |
SZ |
ВЗ |
250.0 |
279.00 |
309.00 |
1 |
405.0 |
0.99 |
5 |
| SMAJ300A |
SMAJ300CA |
DE |
Он |
300.0 |
335.00 |
371.00 |
1 |
486.0 |
0.82 |
5 |
| SMAJ350A |
SMAJ350CA |
ГД |
HG |
350.0 |
391.00 |
432.00 |
1 |
567.0 |
0.71 |
5 |
| SMAJ400A |
SMAJ400CA |
DK |
HK |
400.0 |
447.00 |
494.00 |
1 |
648.0 |
0.62 |
5 |
| SMAJ440A |
SMAJ440CA |
DM |
ХМ. |
440.0 |
492.00 |
543.00 |
1 |
713.0 |
0.56 |
5 |
Примечания:
1.1.Суффикс "A" обозначает устройство с 5%-ной допустимой допустимостью.
2. 2. Добавить суффикс "CA" после номера части для указания двунаправленных устройств.
3. 3.Для двухнаправленных устройств с VR10 вольт и менее, IRЛимит удвоен.
Особенности:
Для применения на поверхности с целью оптимизации пространства платы
Низкая утечка
Единая и двунаправленная установка
Стеклянные пассивированные соединения
Низкая индуктивность
Отличная способность к зажиманию
400 Вт Пиковая мощность мощности при 10 × 1000μs волновой форме Скорость повторения (рабочий цикл):00,01%.
Время быстрого ответа: обычно менее 1,0 с от 0 вольт до VBRминуты
Типичный IRменее 5μA выше 12В
Высокотемпературная сварка: 260°C/40 секунд на терминалах
Типичный максимальный температурный коэффициент ΔVBR= 0,1% × VBR@25°C× ΔT
Пластиковая упаковка имеет подзащитные лаборатории воспламеняемость 94V-0
Необработанный оловообработанный
Не содержащий галогенов и соответствующий RoHS
Типичный режим отказа короткий от сверхуказанного напряжения или тока
Испытание усов проводится на основе JEDEC JESD201A по его таблицам 4a и 4c.
IEC-61000-4-2 ESD 15 кВ ((воздух), 8 кВ (контакт)
ЭСД-защита линий передачи данных в соответствии с IEC 61000-4-2 (IEC801-2)
EFT-защита линий передачи данных в соответствии с IEC 61000-4-4 (IEC801-4)
Применение:
Устройства TVS идеально подходят для защиты интерфейсов В/В, VCCшины и другие уязвимые схемы, используемые в телекоммуникационных, компьютерных, промышленных и потребительских электронных приложениях.
| Параметр |
Символ |
Стоимость |
Единица |
| Пиковая импульсная мощность Диссипация с волновой формой 10/1000μs (рисунок 1) (примечание 1), (примечание 2) |
ПPPМ |
400 |
Ватты |
| Пиковый импульсный ток с формой волны 10/1000μs. (Примечание 1, фиг.3) |
Я...PP |
См. следующую таблицу |
Амперы |
| Рассеивание энергии на бесконечном теплоотводе на TЛ=75°C |
ПM(AV) |
1.0 |
Ватт |
| Пиковый вперед всплеск тока, 8,3 мс одиночная половинная синусная волна (Примечание 3) |
Я...ФСМ |
40 |
Амперы |
| Максимальное мгновенное напряжение вперед при 25 А только в однонаправленном режиме (примечание 4) |
VF |
3.5/5.0 |
Напряжение |
| Рабочее соединение и диапазон температуры хранения. |
TJ, TСТГ |
-55 до +150 |
°C |
|
Примечания:
1Не повторяющийся импульс тока, по фиг. 3 и сделанный выше TА.= 25°C на фиг. 2.
2. Монтируется на медных подложках размером 5,0 мм х 5,0 мм (0,03 мм) на каждом конце.
3. 8,3 мс одноразовая полусинусная волна или эквивалентная квадратная волна, рабочий цикл = максимум 4 импульса в минуту.
4. VF< 3,5 В для VBR< 200В и VF< 6,5 В для VBR> 201 В.
|
