Главная страница /Продукция/Диоды TVS/400 Вт 6 Вт SMD преходящее подавление напряжения SMAJ6.0CA, двунаправленные диоды TVS

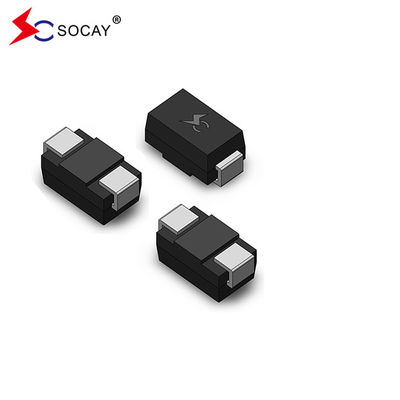

400 Вт 6 Вт SMD преходящее подавление напряжения SMAJ6.0CA, двунаправленные диоды TVS

5000 штук
MOQ
negotiable
цена
400 Вт 6 Вт SMD преходящее подавление напряжения SMAJ6.0CA, двунаправленные диоды TVS
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
Наименование продукта: Диоды TVS
тип упаковки: DO-214AC/SMA
Врм: 6.0V
Vbr@It (минут): 6.67В
Vbr@It (максимум): 7.37В
Это...: 10mA
Vc@Ipp: 10.3V
Ипп: 38.83А
Ir@Vrwm: 800 мкА
Диапазон температуры хранения: -55 до +150 °C
Основная информация
Место происхождения: Шэньчжэнь, Гуандун, Китай
Фирменное наименование: SOCAY
Сертификация: UL,REACH,RoHS,ISO
Номер модели: SMAJ6.0CA
Документ: Брошюра продукта PDF
Оплата и доставка Условия
Время доставки: 5-8 рабочих дней
Характер продукции

400 Вт 6 Вт SMD преходящее подавление напряжения SMAJ6.0CA, двунаправленные диоды TVS



DATASHEET: DATASHEET: DATASHEET: DATASHEET: DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASSMAJ_v2207.1.pdf



400 Вт 6 Вт SMD преходящее подавление напряжения SMAJ6.0CA, двунаправленные диоды TVS 0





Номер части Маркировка

Обратно.

Стойкость

Напряжение VRВМ(V)

Распределение

НапряжениеVBR (V)

@IT

Испытание

Текущий

Я...T (mA)

Максимальная

Застегивание

Напряжение VВ @IPP(V)

Максимальная

Пик

Пульс

Текущий Я...PP(А)

Максимальная

Обратно.

УтечкаЯ...R

@VRWM (μА.)
Уни Би-би Уни Би-би   МИН Максимум
SMAJ3.3A — А1 — 3.3 4.10 - Я... 1 8.0 50.00 600
SMAJ5.0A SMAJ5.0CA AE Мы 5.0 6.40 7.00 10 9.2 43.48 800
SMAJ6.0A SMAJ6.0CA AG WG 6.0 6.67 7.37 10 10.3 38.83 800
SMAJ6.5A SMAJ6.5CA АК WK 6.5 7.22 7.98 10 11.2 35.71 500
SMAJ7.0A SMAJ7.0CA AM ВМ 7.0 7.78 8.60 10 12.0 33.33 200
SMAJ7.5A SMAJ7.5CA АП WP 7.5 8.33 9.21 1 12.9 31.01 100
SMAJ8.0A SMAJ8.0CA AR WR 8.0 8.89 9.83 1 13.6 29.41 50
SMAJ8.5A SMAJ8.5CA AT WT 8.5 9.44 10.40 1 14.4 27.78 10
SMAJ9.0A SMAJ9.0CA АВ WV 9.0 10.00 11.10 1 15.4 25.97 5
SMAJ10A SMAJ10CA AX WX 10.0 11.10 12.30 1 17.0 23.53 5
SMAJ11A SMAJ11CA AZ WZ 11.0 12.20 13.50 1 18.2 21.98 5
SMAJ12A SMAJ12CA BE XE 12.0 13.30 14.70 1 19.9 20.10 5
SMAJ13A SMAJ13CA BG XG 13.0 14.40 15.90 1 21.5 18.60 5
SMAJ14A SMAJ14CA BK XK 14.0 15.60 17.20 1 23.2 17.24 5
SMAJ15A SMAJ15CA BM XM 15.0 16.70 18.50 1 24.4 16.39 5
SMAJ16A SMAJ16CA КП XP 16.0 17.80 19.70 1 26.0 15.38 5
SMAJ17A SMAJ17CA BR XR 17.0 18.90 20.90 1 27.6 14.49 5
SMAJ18A SMAJ18CA БТ XT 18.0 20.00 22.10 1 29.2 13.70 5
SMAJ19A SMAJ19CA ББ XB 19.0 21.10 23.30 1 30.8 13.00 5
SMAJ20A SMAJ20CA BV XV 20.0 22.20 24.50 1 32.4 12.35 5
SMAJ22A SMAJ22CA BX XX 22.0 24.40 26.90 1 35.5 11.27 5
SMAJ24A SMAJ24CA BZ XZ 24.0 26.70 29.50 1 38.9 10.28 5
SMAJ26A SMAJ26CA CE Да, да. 26.0 28.90 31.90 1 42.1 9.50 5
SMAJ28A SMAJ28CA CG YG 28.0 31.10 34.40 1 45.4 8.81 5
SMAJ30A SMAJ30CA CK YK 30.0 33.30 36.80 1 48.4 8.26 5
SMAJ33A SMAJ33CA CM ИМ. 33.0 36.70 40.60 1 53.3 7.50 5
SMAJ36A SMAJ36CA КП YP 36.0 40.00 44.20 1 58.1 6.88 5
SMAJ40A SMAJ40CA КР YR 40.0 44.40 49.10 1 64.5 6.20 5
SMAJ43A SMAJ43CA КТ YT 43.0 47.80 52.80 1 69.4 5.76 5



 Примечания:



1.1.Суффикс "A" обозначает устройство с 5%-ной допустимой допустимостью.

2. 2. Добавить суффикс "CA" после номера части для указания двунаправленных устройств.

3. 3.Для двухнаправленных устройств с VR10 вольт и менее, IRЛимит удвоен.







400 Вт 6 Вт SMD преходящее подавление напряжения SMAJ6.0CA, двунаправленные диоды TVS 1





Параметр Символ Стоимость Единица
Пиковая импульсная мощность Диссипация с волновой формой 10/1000μs (рисунок 1) (примечание 1), (примечание 2) ПPPМ 400 Ватты
Пиковый импульсный ток с формой волны 10/1000μs. (Примечание 1, фиг.3) Я...PP См. следующую таблицу Амперы
Рассеивание энергии на бесконечном теплоотводе на TЛ=75°C ПM(AV) 1.0 Ватт
Пиковый вперед всплеск тока, 8,3 мс одиночная половинная синусная волна (Примечание 3) Я...ФСМ 40 Амперы
Максимальное мгновенное напряжение вперед при 25 А только в однонаправленном режиме (примечание 4) VF 3.5/5.0 Напряжение
Рабочее соединение и диапазон температуры хранения. TJ, TСТГ -55 до +150 °C

Примечания:

1Не повторяющийся импульс тока, по фиг. 3 и сделанный выше TА.= 25°C на фиг. 2.

2. Монтируется на медных подложках размером 5,0 мм х 5,0 мм (0,03 мм) на каждом конце.

3. 8,3 мс одноразовая полусинусная волна или эквивалентная квадратная волна, рабочий цикл = максимум 4 импульса в минуту.

4. VF< 3,5 В для VBR< 200В и VF< 6,5 В для VBR> 201 В.





400 Вт 6 Вт SMD преходящее подавление напряжения SMAJ6.0CA, двунаправленные диоды TVS 2

400 Вт 6 Вт SMD преходящее подавление напряжения SMAJ6.0CA, двунаправленные диоды TVS 3
