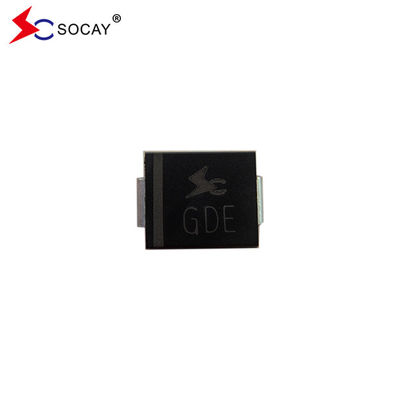

1500 Вт поверхностный монтаж TVS SMCJ5.0A, 1000μA IR VRWM 5.0V преходящее подавление напряжения
DATASHEET: DATASHEET: DATASHEET: DATASHEET: DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASSMCJ_v2107.1.pdf
Описание:
Серия SMCJ предназначена специально для защиты чувствительного электронного оборудования от переменного напряжения, вызванного молнией и другими переменными напряжениями.
| Номер части |
Маркировка |
Обратно.
Стойкость
Напряжение VRВМ (V)
|
Распределение
НапряжениеVBR (V)
@IT
|
Испытание
Текущий
Я...T (mA)
|
Максимальная
Застегивание
Напряжение VВ @IPP(V)
|
Максимальная
Пик
Пульс
Текущий Я...PP(А)
|
Максимальная
Обратно.
УтечкаЯ...R
@VRWM (μА.)
|
| Уни |
Би-би |
Уни |
Би-би |
|
МИН |
Максимум |
|
|
|
|
| SMCJ5.0A |
SMCJ5.0CA |
ГДЭ |
BDE |
5.0 |
6.40 |
7.00 |
10 |
9.2 |
163.04 |
1000 |
| SMCJ6.0A |
SMCJ6.0CA |
GDG |
BDG |
6.0 |
6.67 |
7.37 |
10 |
10.3 |
145.63 |
1000 |
| SMCJ6.5A |
SMCJ6.5CA |
GDK |
BDK |
6.5 |
7.22 |
7.98 |
10 |
11.2 |
133.93 |
500 |
| SMCJ7.0A |
SMCJ7.0CA |
GDM |
BDM |
7.0 |
7.78 |
8.60 |
10 |
12.0 |
125.00 |
200 |
| SMCJ7.5A |
SMCJ7.5CA |
ВВП |
BDP |
7.5 |
8.33 |
9.21 |
1 |
12.9 |
116.28 |
100 |
| SMCJ8.0A |
SMCJ8.0CA |
ГДР |
BDR |
8.0 |
8.89 |
9.83 |
1 |
13.6 |
110.29 |
50 |
| SMCJ8.5A |
SMCJ8.5CA |
ГДТ |
BDT |
8.5 |
9.44 |
10.40 |
1 |
14.4 |
104.17 |
20 |
| SMCJ9.0A |
SMCJ9.0CA |
ВВП |
BDV |
9.0 |
10.00 |
11.10 |
1 |
15.4 |
97.40 |
10 |
| SMCJ10A |
SMCJ10CA |
GDX |
BDX |
10.0 |
11.10 |
12.30 |
1 |
17.0 |
88.24 |
5 |
| SMCJ11A |
SMCJ11CA |
ГДЗ |
BDZ |
11.0 |
12.20 |
13.50 |
1 |
18.2 |
82.42 |
5 |
| SMCJ12A |
SMCJ12CA |
ГЭО |
ПЧЕЛИ |
12.0 |
13.30 |
14.70 |
1 |
19.9 |
75.38 |
5 |
| SMCJ13A |
SMCJ13CA |
GEG |
BEG |
13.0 |
14.40 |
15.90 |
1 |
21.5 |
69.77 |
5 |
| SMCJ14A |
SMCJ14CA |
GEK |
BEK |
14.0 |
15.60 |
17.20 |
1 |
23.2 |
64.66 |
5 |
| SMCJ15A |
SMCJ15CA |
ГЭМ |
BEM |
15.0 |
16.70 |
18.50 |
1 |
24.4 |
61.48 |
5 |
| SMCJ16A |
SMCJ16CA |
ГЭП |
BEP |
16.0 |
17.80 |
19.70 |
1 |
26.0 |
57.69 |
5 |
| SMCJ17A |
SMCJ17CA |
GER |
BER |
17.0 |
18.90 |
20.90 |
1 |
27.6 |
54.35 |
5 |
| SMCJ18A |
SMCJ18CA |
GET |
BET |
18.0 |
20.00 |
22.10 |
1 |
29.2 |
51.37 |
5 |
| SMCJ19A |
SMCJ19CA |
GEB |
BEB |
19.0 |
21.10 |
23.30 |
1 |
30.8 |
48.73 |
5 |
| SMCJ20A |
SMCJ20CA |
GEV |
BEV |
20.0 |
22.20 |
24.50 |
1 |
32.4 |
46.30 |
5 |
| SMCJ22A |
SMCJ22CA |
GEX |
BEX |
22.0 |
24.40 |
26.90 |
1 |
35.5 |
42.25 |
5 |
| SMCJ24A |
SMCJ24CA |
GEZ |
BEZ |
24.0 |
26.70 |
29.50 |
1 |
38.9 |
38.56 |
5 |
| SMCJ26A |
SMCJ26CA |
GFE |
BFE |
26.0 |
28.90 |
31.90 |
1 |
42.1 |
35.63 |
5 |
| SMCJ28A |
SMCJ28CA |
GFG |
BFG |
28.0 |
31.10 |
34.40 |
1 |
45.4 |
33.04 |
5 |
| SMCJ30A |
SMCJ30CA |
ГФК |
БФК |
30.0 |
33.30 |
36.80 |
1 |
48.4 |
30.99 |
5 |
| SMCJ33A |
SMCJ33CA |
ГФМ |
BFM |
33.0 |
36.70 |
40.60 |
1 |
53.3 |
28.14 |
5 |
| SMCJ36A |
SMCJ36CA |
ВВП |
Форма бумаги |
36.0 |
40.00 |
44.20 |
1 |
58.1 |
25.82 |
5 |
| SMCJ40A |
SMCJ40CA |
ГФР |
BFR |
40.0 |
44.40 |
49.10 |
1 |
64.5 |
23.26 |
5 |
| SMCJ43A |
SMCJ43CA |
ГФТ |
БФТ |
43.0 |
47.80 |
52.80 |
1 |
69.4 |
21.61 |
5 |
| SMCJ45A |
SMCJ45CA |
ВВП |
BFV |
45.0 |
50.00 |
55.30 |
1 |
72.7 |
20.63 |
5 |
| SMCJ48A |
SMCJ48CA |
GFX |
BFX |
48.0 |
53.30 |
58.90 |
1 |
77.4 |
19.38 |
5 |
| SMCJ51A |
SMCJ51CA |
ГФЗ |
BFZ |
51.0 |
56.70 |
62.70 |
1 |
82.4 |
18.20 |
5 |
| SMCJ54A |
SMCJ54CA |
ГГЭ |
BGE |
54.0 |
60.00 |
66.30 |
1 |
87.1 |
17.22 |
5 |
| SMCJ58A |
SMCJ58CA |
ГГГ |
БГГ |
58.0 |
64.40 |
71.20 |
1 |
93.6 |
16.03 |
5 |
| SMCJ60A |
SMCJ60CA |
GGK |
BGK |
60.0 |
66.70 |
73.70 |
1 |
96.8 |
15.50 |
5 |
| SMCJ64A |
SMCJ64CA |
ГГМ |
БГМ |
64.0 |
71.10 |
78.60 |
1 |
103.0 |
14.56 |
5 |
| SMCJ70A |
SMCJ70CA |
GGP |
BGP |
70.0 |
77.80 |
86.00 |
1 |
113.0 |
13.27 |
5 |
| SMCJ75A |
SMCJ75CA |
ВВП |
BGR |
75.0 |
83.30 |
92.10 |
1 |
121.0 |
12.40 |
5 |
| SMCJ78A |
SMCJ78CA |
ГГТ |
БГТ |
78.0 |
86.70 |
95.80 |
1 |
126.0 |
11.90 |
5 |
| SMCJ80A |
SMCJ80CA |
GGB |
BGB |
80.0 |
88.80 |
97.60 |
1 |
129.6 |
11.57 |
5 |
| SMCJ85A |
SMCJ85CA |
ГГВ |
BGV |
85.0 |
94.40 |
104.00 |
1 |
137.0 |
10.95 |
5 |
| SMCJ90A |
SMCJ90CA |
GGX |
BGX |
90.0 |
100.00 |
111.00 |
1 |
146.0 |
10.27 |
5 |
| SMCJ100A |
SMCJ100CA |
GGZ |
BGZ |
100.0 |
111.00 |
123.00 |
1 |
162.0 |
9.26 |
5 |
| SMCJ110A |
SMCJ110CA |
GHE |
BHE |
110.0 |
122.00 |
135.00 |
1 |
177.0 |
8.47 |
5 |
| SMCJ120A |
SMCJ120CA |
ГЭС |
BHG |
120.0 |
133.00 |
147.00 |
1 |
193.0 |
7.77 |
5 |
| SMCJ130A |
SMCJ130CA |
GHK |
BHK |
130.0 |
144.00 |
159.00 |
1 |
209.0 |
7.18 |
5 |
| SMCJ140A |
SMCJ140CA |
- Я... |
BHB |
140.0 |
155.00 |
171.00 |
1 |
226.8 |
6.61 |
5 |
| SMCJ150A |
SMCJ150CA |
GHM |
BHM |
150.0 |
167.00 |
185.00 |
1 |
243.0 |
6.17 |
5 |
| SMCJ160A |
SMCJ160CA |
GHP |
BHP |
160.0 |
178.00 |
197.00 |
1 |
259.0 |
5.79 |
5 |
| SMCJ170A |
SMCJ170CA |
ГРЧ |
BHR |
170.0 |
189.00 |
209.00 |
1 |
275.0 |
5.45 |
5 |
| SMCJ180A |
SMCJ180CA |
GHT |
BHT |
180.0 |
201.00 |
220.00 |
1 |
291.6 |
5.14 |
5 |
| SMCJ190A |
SMCJ190CA |
ВВГ |
BHV |
190.0 |
211.00 |
232.00 |
1 |
307.8 |
4.87 |
5 |
| SMCJ200A |
SMCJ200CA |
ГГС |
BHW |
200.0 |
224.00 |
247.00 |
1 |
324.0 |
4.60 |
5 |
| SMCJ220A |
SMCJ220CA |
GHX |
BHX |
220.0 |
246.00 |
272.00 |
1 |
356.0 |
4.20 |
5 |
| SMCJ250A |
SMCJ250CA |
GHZ |
BHZ |
250.0 |
279.00 |
309.00 |
1 |
405.0 |
3.70 |
5 |
| SMCJ300A |
SMCJ300CA |
GJE |
BJE |
300.0 |
335.00 |
371.00 |
1 |
486.0 |
3.10 |
5 |
| SMCJ350A |
SMCJ350CA |
GJG |
BJG |
350.0 |
391.00 |
432.00 |
1 |
567.0 |
2.60 |
5 |
| SMCJ400A |
SMCJ400CA |
GJK |
BJK |
400.0 |
447.00 |
494.00 |
1 |
648.0 |
2.30 |
5 |
| SMCJ440A |
SMCJ440CA |
GJM |
BJM |
440.0 |
492.00 |
543.00 |
1 |
713.0 |
2.10 |
5 |
Примечания:
1.Суффикс "A" обозначает устройство с 5%-ной допустимой допустимостью.
2Добавить суффикс "CA" после номера части для указания двунаправленных устройств.
Для двухнаправленных устройств с VR10 вольт и менее, IRЛимит удвоен.
Особенности:
Для применения на поверхности с целью оптимизации пространства платы
Низкая утечка
Единая и двунаправленная установка
Стеклянные пассивированные соединения
Низкая индуктивность
Отличная способность к зажиманию
1500 Вт Пиковая мощность мощности при 10 × 1000μs волновой форме Скорость повторения (рабочий цикл):00,01%.
Время быстрого ответа: обычно менее 1,0 с от 0 вольт до VBRминуты
Типичный IRменее 5μA выше 12В.
Высокотемпературная сварка: 260°C/40 секунд на терминалах
Типичный максимальный температурный коэффициент ΔVBR= 0,1% × VBR@25°C× ΔT
Пластиковая упаковка имеет подзащитные лаборатории воспламеняемость 94V-0
Необработанный оловообработанный
Не содержащий галогенов и соответствующий RoHS
Типичный режим отказа короткий от сверхуказанного напряжения или тока
Испытание усов проводится на основе JEDEC JESD201A по его таблицам 4a и 4c.
IEC-61000-4-2 ESD 15 кВ ((воздух), 8 кВ (контакт)
ЭСД-защита линий передачи данных в соответствии с IEC 61000-4-2 (IEC801-2)
EFT-защита линий передачи данных в соответствии с IEC 61000-4-4 (IEC801-4)
Применение:
Устройства TVS идеально подходят для защиты интерфейсов В/В, шины VCC и других уязвимых схем, используемых в телекоммуникационных, компьютерных, промышленных и потребительских электронных приложениях.
| Параметр |
Символ |
Стоимость |
Единица |
| Пиковая импульсная мощность Диссипация с волновой формой 10/1000μs (рисунок 1) (примечание 1), (примечание 2) |
ПPPМ |
1500 |
Ватты |
| Пиковый импульсный ток с формой волны 10/1000μs. (Примечание 1, фиг.3) |
Я...PP |
См. следующую таблицу |
Амперы |
| Рассеивание энергии на бесконечном теплоотводе на TЛ=75°C |
ПM(AV) |
6.5 |
Ватт |
| Пиковый вперед всплеск тока, 8,3 мс одиночная половинная синусная волна (Примечание 3) |
Я...ФСМ |
200 |
Амперы |
| Максимальное мгновенное напряжение вперед при 25 А только в однонаправленном режиме (примечание 4) |
VF |
3.5/5.0 |
Напряжение |
| Рабочее соединение и диапазон температуры хранения. |
TJ, TСТГ |
-55 до +150 |
°C |
|
Примечания:
1Не повторяющийся импульс тока, по фиг. 3 и сделанный выше TА.= 25°C на фиг. 2.
2. Монтируется на медных подложках размером 5,0 мм х 5,0 мм (0,03 мм) на каждом конце.
3. 8,3 мс одноразовая полусинусная волна или эквивалентная квадратная волна, рабочий цикл = максимум 4 импульса в минуту.
4. VF< 3,5 В для VBR< 200В и VF< 6,5 В для VBR> 201 В.
|
