Главная страница /Продукция/Диоды TVS/Двунаправленные диоды TVS SMCJ5.0CA 9.2VC Временное подавление напряжения UL признан

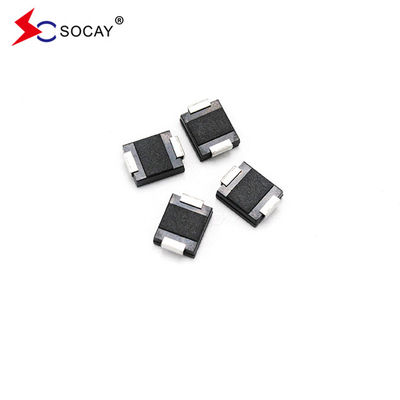

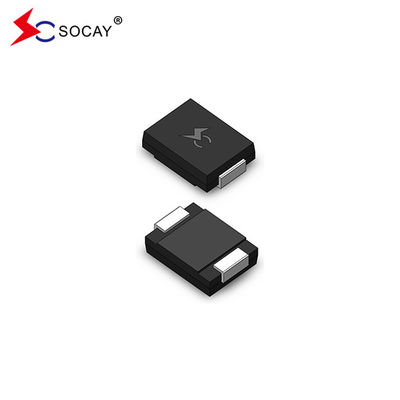

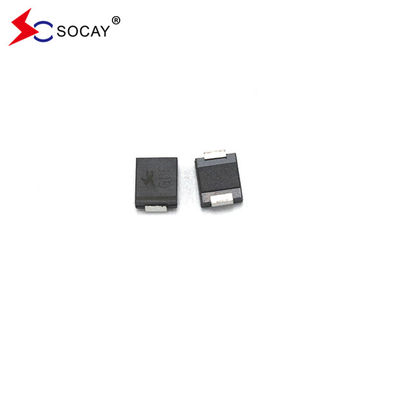

Двунаправленные диоды TVS SMCJ5.0CA 9.2VC Временное подавление напряжения UL признан

3000 шт.
MOQ
negotiable
цена
Двунаправленные диоды TVS SMCJ5.0CA 9.2VC Временное подавление напряжения UL признан
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
SMCJ5.0CA Наименование: Диоды TVS
SMCJ5.0CA Тип упаковки: DO-214AB/SMC
SMCJ5.0CA Vrwm: 5.0V
SMCJ5.0CA Vbr@It (мин.): 6.40В
SMCJ5.0CA Vbr@It (максимум): 70,00 В
SMCJ5.0CA Это: 10mA
SMCJ5.0CA Vc@Ipp: 9.2В
SMCJ5.0CA Ipp: 163.04А
SMCJ5.0CA Ir@Vrwm: 1000 мкА
Диапазон температуры хранения: -55 до +150 °C
Выделить:

Двунаправленные диоды TVS

,

Диоды TVS SMCJ5.0CA

,

Подавление напряжения тока ТВ переходное
Основная информация
Место происхождения: Шэньчжэнь, Гуандун, Китай
Фирменное наименование: SOCAY
Сертификация: UL,REACH,RoHS,ISO
Номер модели: SMCJ5.0CA
Документ: Брошюра продукта PDF
Оплата и доставка Условия
Время доставки: 5-8 рабочих дней
Характер продукции

Двунаправленный диод TVS SMCJ5.0CA, 9.2VC Rransient voltage suppressor, UL признанный



DATASHEET: DATASHEET: DATASHEET: DATASHEET: DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASSMCJ_v2107.1.pdf





Диод TVS SMCJ5.0CA Описание

Диод TVS SMCJ5.0CA предназначен специально для защиты чувствительного электронного оборудования от переменного напряжения, вызванного молнией и другими переменными напряжениями.





Максимальные рейтинги диодов TVS SMCJ5.0CA (TА.=25°Cесли не указано иное):

Параметр диода TVS Символ Стоимость Диодный блок TVS
SMCJ5.0CA Пиковая импульсная мощность Диссипация с волновой формой 10/1000μs (рисунок 1) (Примечание 1), (Примечание 2) ПPPМ 1500 Ватты
SMCJ5.0CA Пиковый импульсный ток с формой волны 10/1000μs. (Примечание 1, фиг.3) Я...PP См. следующую таблицу Амперы
Рассеивание энергии на бесконечном теплоотводе на TЛ=75°C ПM(AV) 6.5 Ватт
SMCJ5.0CA Пиковый переходный приливный ток, 8,3 мс. Одиночная половинная синусная волна (Примечание 3) Я...ФСМ 200 Амперы
Максимальное мгновенное напряжение вперед при 25 А только в однонаправленном режиме (примечание 4) VF 3.5/5.0 Напряжение
SMCJ5.0CA Рабочее соединение и диапазон температуры хранения. TJ, TСТГ -55 до +150 °C

Примечания:

1Не повторяющийся импульс тока, по фиг. 3 и сделанный выше TА.= 25°C на фиг. 2.

2. Монтируется на медных подложках размером 5,0 мм х 5,0 мм (0,03 мм) на каждом конце.

3. 8,3 мс одноразовая полусинусная волна или эквивалентная квадратная волна, рабочий цикл = максимум 4 импульса в минуту.

4. VF< 3,5 В для VBR< 200В и VF< 6,5 В для VBR> 201 В.







Электрические характеристики диода TVS SMCJ5.0CA (TА.=25°Cесли не указано иное):

Номер части диода TVS Маркировка

Диод TVS обратный

Стойкость

Напряжение VRWM (V)

Разбивка диодов TVS

Напряжение VBR (V)

@ IT

Испытание

Текущий

ИТ (mA)

Максимальный диод TVS

Застегивание

Напряжение VC @IPP (V)

Максимальный диод TVS

Пиковый пульс

Текущая ППП (А)

Максимальная

Обратно.

IR утечки

@VRWM (μA)
Уни Би-би Уни Би-би   МИН Максимум
SMCJ5.0A SMCJ5.0CA ГДЭ BDE 5.0 6.40 7.00 10 9.2 163.04 1000
SMCJ6.0A SMCJ6.0CA GDG BDG 6.0 6.67 7.37 10 10.3 145.63 1000
SMCJ6.5A SMCJ6.5CA GDK BDK 6.5 7.22 7.98 10 11.2 133.93 500
SMCJ7.0A SMCJ7.0CA GDM BDM 7.0 7.78 8.60 10 12.0 125.00 200
SMCJ7.5A SMCJ7.5CA ВВП BDP 7.5 8.33 9.21 1 12.9 116.28 100
SMCJ8.0A SMCJ8.0CA ГДР BDR 8.0 8.89 9.83 1 13.6 110.29 50
SMCJ8.5A SMCJ8.5CA ГДТ BDT 8.5 9.44 10.40 1 14.4 104.17 20
SMCJ9.0A SMCJ9.0CA ВВП BDV 9.0 10.00 11.10 1 15.4 97.40 10
SMCJ10A SMCJ10CA GDX BDX 10.0 11.10 12.30 1 17.0 88.24 5





Двунаправленные диоды TVS SMCJ5.0CA 9.2VC Временное подавление напряжения UL признан 0

Двунаправленные диоды TVS SMCJ5.0CA 9.2VC Временное подавление напряжения UL признан 1

Двунаправленные диоды TVS SMCJ5.0CA 9.2VC Временное подавление напряжения UL признан 2Двунаправленные диоды TVS SMCJ5.0CA 9.2VC Временное подавление напряжения UL признан 3

Двунаправленные диоды TVS SMCJ5.0CA 9.2VC Временное подавление напряжения UL признан 4


Двунаправленные диоды TVS SMCJ5.0CA 9.2VC Временное подавление напряжения UL признан 5

Двунаправленные диоды TVS SMCJ5.0CA 9.2VC Временное подавление напряжения UL признан 6

Двунаправленные диоды TVS SMCJ5.0CA 9.2VC Временное подавление напряжения UL признан 7



Двунаправленные диоды TVS SMCJ5.0CA 9.2VC Временное подавление напряжения UL признан 8

Двунаправленные диоды TVS SMCJ5.0CA 9.2VC Временное подавление напряжения UL признан 9

Двунаправленные диоды TVS SMCJ5.0CA 9.2VC Временное подавление напряжения UL признан 10

Двунаправленные диоды TVS SMCJ5.0CA 9.2VC Временное подавление напряжения UL признан 11

Двунаправленные диоды TVS SMCJ5.0CA 9.2VC Временное подавление напряжения UL признан 12

Двунаправленные диоды TVS SMCJ5.0CA 9.2VC Временное подавление напряжения UL признан 13

Двунаправленные диоды TVS SMCJ5.0CA 9.2VC Временное подавление напряжения UL признан 14
