VRWM 64V однонаправленная поверхностная установка TVS диод SMAJ64A, предоставлен бесплатный план защиты

VRWM 64V однонаправленная поверхностная установка TVS диод SMAJ64A, предоставлен бесплатный план защиты

Диод на поверхности TVS SMAJ64A DATASHEET: DATASHEET: DATASHEET: DATASHEET: DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASSMAJ_v2207.1.pdf

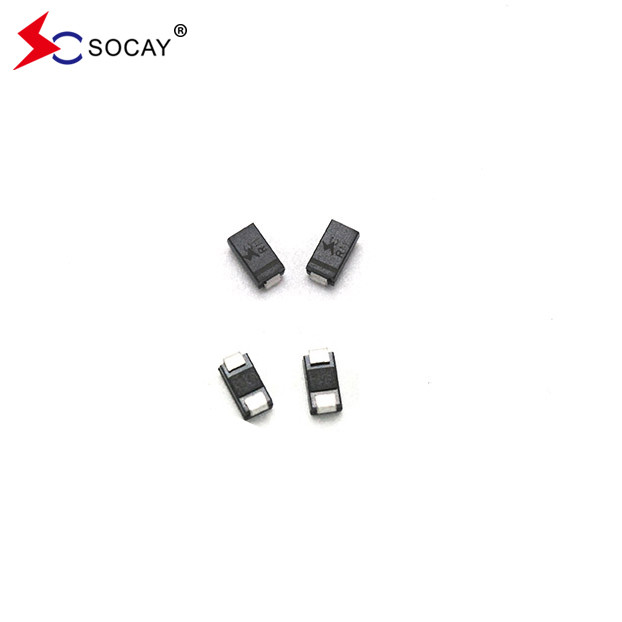

Диод SMAJ64A для установки на поверхности:

Поверхностный диод SMAJ64A предназначен специально для защиты чувствительного электронного оборудования от переменного напряжения, вызванного молнией и другими переменными напряжениями.

1Применение транзиторных подавляющих диодов (TVS-диодов) в системах питания ТН
Перенапряжения, вызванные ошибками человека, такие как волны перенапряжения молнии и переключатели нагрузки, могут легко проникать внутрь электрического и электронного оборудования через линии электроснабжения.вызывающие сбой электрического и электронного оборудования, неисправность и даже постоянное повреждение оборудования, вызывающее серьезные экономические потери.и общий режим и дифференциальный режим защиты выполняются на линиях L и NСпецифический метод заключается в установке MOV в переднем конце линии в качестве защиты SPD первого уровня для снятия большей части молниеносного тока, and install a high-power transient suppression diode (TVS diode) at the end of the line (front end of the equipment) as the second level SPD protection to further weaken the The overvoltage wave amplitude reduces the grid voltage to within the E/I safe withstand voltage rangeСледует отметить, что MOV и TVS должны достичь координации и сотрудничества напряжения и энергии, а длина линии между AB не должна быть менее 5 м. В противном случаедлина линии должна быть увеличена или установлены устройства для разъединения.

2Применение транзиторных подавляющих диодов (TVS) в сетевых сигнальных линиях
Транзиционные диоды подавления (TVS) могут использоваться не только для защиты от перенапряжений в энергосистемах, но и для защиты от перенапряжений в сигнальных линиях.Газоразрядные трубы GDT и транзиторные диоды подавления (диоды TVS) объединяются для формирования защиты от перенапряжения сигналаУстройство характеризуется быстрым ответом, небольшой утечкой, практически отсутствием потери сигнала и может обеспечить безопасную и надежную защиту высокоскоростных сетевых линий.

3Применение транзиторных подавляющих диодов (TVS) в системах постоянного тока
В цепи питания обычного ПК-компьютера, сеть AC 220 V понижается до AC 20 V через трансформатор,и затем модулируется и ректифицируется цепью для вывода постоянного тока 10 В постоянного тока и подключается к нагрузкеУстановка двунаправленного подавляющего напряжения TVS1 на выходном конце трансформатораон поглощает мгновенный импульсный импульсный ток линий L и N и зажимает напряжение цепи на безопасном уровне напряженияTVS1 может защищать задний выпрямитель и другие компоненты цепи трансформатора.Однонаправленный подавляющий преходящее напряжение TVS2 устанавливается на выходном конце источника питания постоянного тока после выпрямителя для защиты постоянного напряжения от перенапряжения и воздействия тока.

3Применение транзиторных подавляющих диодов (TVS) в транзисторных схемах
Как устройство управления током, транзисторы являются важной частью электронных интегральных схем. Они могут быть разделены на две категории: транзисторы NPN и транзисторы PNP [5].Они используются в переключающих схемах, схемы усилителей и стабилизатор напряжения.Для защиты транзисторной цепи от перенапряжения напряжения, такого как ESD/EFT (электростатический разряд/электрическая группа быстрых преходящих импульсов), TVS1 и TVS2 добавляются к входным и выходным концам цепи соответственно для защиты.
