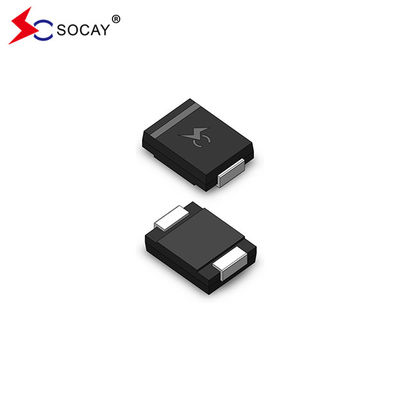

3000 Вт SMDJ серии SMDJ5.0A для поверхностного монтажа TVS-диод VRWM 5,0 В подавитель переходного напряжения
ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ:SMDJ_v2107.1 .pdf
Описание:
Серия SMDJ разработана специально для защиты чувствительного электронного оборудования от переходных процессов напряжения, вызванных молнией и другими событиями переходного напряжения.
|
номер части
|
Маркировка
|
Обратное напряжение отключенияВРВМ(В)
|
АварияНапряжение ВБР(В)
@ЯТ
|
Тестовый токяТ
(мА)
|
Максимальное напряжение зажимаВС
@ЯПП(В)
|
Максимальный пиковый импульсный токяПП(А)
|
Максимальный реверсУтечка Iр
@ВРВМ(мкА)
|
|
Университет
|
Би
|
Университет
|
Би
|
|
МИН
|
МАКС
|
|
|
|
|
| СМДЖ5.0А |
SMDJ5.0CA |
РДЭ |
ДДЕ |
5.0 |
6.40 |
7.00 |
10 |
9.2 |
326,09 |
1000 |
| СМДЖ6.0А |
SMDJ6.0CA |
РДГ |
ДДГ |
6.0 |
6,67 |
7.37 |
10 |
10.3 |
291,26 |
1000 |
| СМДЖ6.5А |
SMDJ6.5CA |
РДК |
ДДК |
6,5 |
7.22 |
7,98 |
10 |
11.2 |
267,86 |
500 |
| СМДЖ7.0А |
SMDJ7.0CA |
ДПМ |
ДДМ |
7.0 |
7,78 |
8.60 |
10 |
12,0 |
250.00 |
200 |
| СМДЖ7.5А |
SMDJ7.5CA |
ПРП |
ДДП |
7,5 |
8.33 |
9.21 |
1 |
12,9 |
232,56 |
100 |
| СМДЖ8.0А |
SMDJ8.0CA |
НДР |
ГДР |
8.0 |
8,89 |
9,83 |
1 |
13,6 |
220,59 |
50 |
| СМДЖ8.5А |
SMDJ8.5CA |
Тихоокеанское летнее время |
ДДТ |
8,5 |
9.44 |
10.40 |
1 |
14,4 |
208,33 |
25 |
| СМДЖ9.0А |
SMDJ9.0CA |
ПДВ |
ДДВ |
9,0 |
10.00 |
11.10 |
1 |
15,4 |
194,81 |
10 |
| СМДЖ10А |
SMDJ10CA |
ПДКС |
ДДКС |
10,0 |
11.10 |
12.30 |
1 |
17,0 |
176,47 |
5 |
| СМДЖ11А |
SMDJ11CA |
ПДЗ |
ДДЗ |
11,0 |
12.20 |
13.50 |
1 |
18,2 |
164,84 |
5 |
| СМДЖ12А |
SMDJ12CA |
ПИЭ |
Ди |
12,0 |
13.30 |
14.70 |
1 |
19,9 |
150,75 |
5 |
| СМДЖ13А |
SMDJ13CA |
ПЭГ |
ДЭГ |
13,0 |
14.40 |
15.90 |
1 |
21,5 |
139,53 |
5 |
| СМДЖ14А |
SMDJ14CA |
ПЭК |
ДЭК |
14,0 |
15.60 |
17.20 |
1 |
23.2 |
129,31 |
5 |
| СМДЖ15А |
SMDJ15CA |
ПЕМ |
немецкая марка |
15,0 |
16.70 |
18.50 |
1 |
24,4 |
122,95 |
5 |
| СМДЖ16А |
SMDJ16CA |
ПКП |
ДЭП |
16,0 |
17.80 |
19.70 |
1 |
26,0 |
115,38 |
5 |
| СМДЖ17А |
SMDJ17CA |
ПЕР |
РЭД |
17,0 |
18.90 |
20.90 |
1 |
27,6 |
108,70 |
5 |
| СМДЖ18А |
SMDJ18CA |
ДОМАШНИЙ ПИТОМЕЦ |
ДЭТ |
18,0 |
20.00 |
22.10 |
1 |
29,2 |
102,74 |
5 |
| СМДЖ19А |
SMDJ19CA |
ПЭБ |
ДЭБ |
19,0 |
21.10 |
23.30 |
1 |
30,8 |
97,47 |
5 |
| СМДЖ20А |
SMDJ20CA |
ПЭВ |
РАЗРАБОТЧИК |
20,0 |
22.20 |
24.50 |
1 |
32,4 |
92,59 |
5 |
| СМДЖ22А |
SMDJ22CA |
ПЕКС |
DEX |
22,0 |
24.40 |
26.90 |
1 |
35,5 |
84,51 |
5 |
| СМДЖ24А |
SMDJ24CA |
ПЭЗ |
ДЭЗ |
24,0 |
26.70 |
29.50 |
1 |
38,9 |
77.12 |
5 |
| СМДЖ26А |
SMDJ26CA |
ПФЭ |
ДФЭ |
26,0 |
28.90 |
31.90 |
1 |
42,1 |
71,26 |
5 |
| СМДЖ28А |
SMDJ28CA |
ПФГ |
ДФГ |
28,0 |
31.10 |
34.40 |
1 |
45,4 |
66.08 |
5 |
| СМДЖ30А |
SMDJ30CA |
ПФК |
ДФК |
30,0 |
33.30 |
36,80 |
1 |
48,4 |
61,98 |
5 |
| СМДЖ33А |
SMDJ33CA |
ПФМ |
ДФМ |
33,0 |
36,70 |
40,60 |
1 |
53,3 |
56,29 |
5 |
| СМДЖ36А |
SMDJ36CA |
ПФП |
ДФП |
36,0 |
40.00 |
44.20 |
1 |
58,1 |
51,64 |
5 |
| СМДЖ40А |
СМДЖ40КА |
ПФР |
ДФР |
40,0 |
44.40 |
49.10 |
1 |
64,5 |
46,51 |
5 |
| СМДЖ43А |
SMDJ43CA |
ПФТ |
ДПФ |
43,0 |
47,80 |
52,80 |
1 |
69,4 |
43,23 |
5 |
| СМДЖ45А |
SMDJ45CA |
ПФВ |
ДФВ |
45,0 |
50.00 |
55.30 |
1 |
72,7 |
41,27 |
5 |
| СМДЖ48А |
SMDJ48CA |
ПФКС |
DFX |
48,0 |
53.30 |
58,90 |
1 |
77,4 |
38,76 |
5 |
| СМДЖ51А |
SMDJ51CA |
ПФЗ |
ДФЗ |
51,0 |
56,70 |
62,70 |
1 |
82,4 |
36.41 |
5 |
| СМДЖ54А |
SMDJ54CA |
РГЭ |
ДГЭ |
54,0 |
60.00 |
66.30 |
1 |
87,1 |
34,44 |
5 |
| СМДЖ58А |
SMDJ58CA |
ПГГ |
ДГГ |
58,0 |
64,40 |
71.20 |
1 |
93,6 |
32.05 |
5 |
| СМДЖ60А |
СМДЖ60КА |
ПГК |
ДГК |
60,0 |
66,70 |
73,70 |
1 |
96,8 |
30,99 |
5 |
| СМДЖ64А |
СМДЖ64КА |
ПГМ |
ДГМ |
64,0 |
71.10 |
78,60 |
1 |
103,0 |
29.13 |
5 |
| СМДЖ70А |
SMDJ70CA |
ПГП |
ДГП |
70,0 |
77,80 |
86.00 |
1 |
113,0 |
26.55 |
5 |
| СМДЖ75А |
SMDJ75CA |
РГР |
ДГР |
75,0 |
83.30 |
92.10 |
1 |
121,0 |
24.79 |
5 |
| СМДЖ78А |
SMDJ78CA |
ПГТ |
DGT |
78,0 |
86,70 |
95,80 |
1 |
126,0 |
23.81 |
5 |
| СМДЖ80А |
SMDJ80CA |
ПГБ |
ДГБ |
80,0 |
88,80 |
97,60 |
1 |
129,6 |
23.15 |
5 |
| СМДЖ85А |
SMDJ85CA |
ПГВ |
ДГВ |
85,0 |
94.40 |
104.00 |
1 |
137,0 |
21.90 |
5 |
| СМДЖ90А |
SMDJ90CA |
PGX |
ДГХ |
90,0 |
100.00 |
111.00 |
1 |
146,0 |
20.55 |
5 |
| СМДЖ100А |
SMDJ100CA |
ПГЗ |
ДГЗ |
100,0 |
111.00 |
123.00 |
1 |
162,0 |
18.52 |
5 |
| СМДЖ110А |
СМДЖ110КА |
ПТО |
ДХЭ |
110,0 |
122.00 |
135.00 |
1 |
177,0 |
16.95 |
5 |
| СМДЖ120А |
СМДЖ120КА |
ПХГ |
ДХГ |
120,0 |
133.00 |
147.00 |
1 |
193,0 |
15.54 |
5 |
| СМДЖ130А |
СМДЖ130КА |
ПХК |
ДГК |
130,0 |
144.00 |
159,00 |
1 |
209,0 |
14.35 |
5 |
| СМДЖ140А |
СМДЖ140КА |
ПОБ |
ДХБ |
140,0 |
155.00 |
171.00 |
1 |
226,8 |
13.23 |
5 |
| СМДЖ150А |
СМДЖ150КА |
ПХМ |
ДХМ |
150,0 |
167.00 |
185.00 |
1 |
243,0 |
12.35 |
5 |
| СМДЖ160А |
СМДЖ160КА |
PHP |
ДХП |
160,0 |
178.00 |
197,00 |
1 |
259,0 |
11.58 |
5 |
| СМДЖ170А |
SMDJ170CA |
ПХР |
ДХР |
170,0 |
189.00 |
209.00 |
1 |
275,0 |
10.91 |
5 |
| СМДЖ180А |
СМДЖ180КА |
ПХТ |
ДХТ |
180,0 |
201.00 |
220.00 |
1 |
291,6 |
10.29 |
5 |
| СМДЖ190А |
SMDJ190CA |
ПХВ |
ДХВ |
190,0 |
211.00 |
232.00 |
1 |
307,8 |
9,75 |
5 |
| СМДЖ200А |
SMDJ200CA |
ПХВ |
ГВС |
200,0 |
224.00 |
247.00 |
1 |
324,0 |
9.26 |
5 |
| СМДЖ220А |
СМДЖ220КА |
ПХХ |
ДХХ |
220,0 |
246.00 |
272.00 |
1 |
356,0 |
8.43 |
5 |
| СМДЖ250А |
СМДЖ250КА |
ПХЗ |
ДХЗ |
250,0 |
279.00 |
309.00 |
1 |
405,0 |
7.41 |
5 |
| СМДЖ300А |
СМДЖ300КА |
ПИЖЕ |
ДЖЕ |
300,0 |
335.00 |
371,00 |
1 |
486,0 |
6.17 |
5 |
| СМДЖ350А |
СМДЖ350КА |
ПИЖГ |
DJG |
350,0 |
391,00 |
432.00 |
1 |
567,0 |
5.29 |
5 |
| СМДЖ400А |
SMDJ400CA |
ПЖК |
DJK |
400,0 |
447,00 |
494,00 |
1 |
648,0 |
4,63 |
5 |
| СМДЖ440А |
СМДЖ440КА |
ПДжМ |
DJM |
440,0 |
492,00 |
543,00 |
1 |
713,0 |
4.21 |
5 |
Примечания:
1. 1. Суффикс «А» обозначает устройство с допуском 5%.
2. 2. Добавьте суффикс «CA» после номера детали, чтобы указать двунаправленные устройства.
3.Для двунаправленных устройств, имеющих Vрнапряжением 10 В и ниже, Iрлимит двойной.
Функции:
Для поверхностного монтажа с целью оптимизации пространства на плате.
Низкая утечка
Одно- и двунаправленный блок
Пассивированное стекло перехода
Низкая индуктивность
Отличная способность зажима
Пиковая мощность 3000 Вт при форме сигнала 10 × 1000 мкс. Частота повторения (рабочий цикл): 0,01 %
Быстрое время отклика: обычно менее 1,0 пс от 0 В до В.БРмин
Типичный ярменее 5 мкА выше 12 В.
Высокотемпературная пайка: 260°C/40 секунд на клеммах.
Типичный максимальный температурный коэффициент ΔVБР= 0,1% × ВБР@25°C× ΔT
Пластиковая упаковка имеет Лабораторную горючесть 94В-0.
Матовое олово, бессвинцовое покрытие
Не содержит галогенов и соответствует требованиям RoHS.
Типичный режим отказа — короткое замыкание из-за превышения заданного напряжения или тока.
Испытание на усах проводится на основе JEDEC JESD201A согласно таблицам 4a и 4c.
IEC-61000-4-2 ESD 15 кВ (воздух), 8 кВ (контакт)
ESD-защита линий передачи данных в соответствии с IEC 61000-4-2 (IEC801-2)
EFT-защита линий передачи данных в соответствии с IEC 61000-4-4 (IEC801-4)
Приложения:
Устройства TVS идеально подходят для защиты интерфейсов ввода-вывода, шины VCC и других уязвимых цепей, используемых в телекоммуникационных, компьютерных, промышленных и бытовых электронных приложениях.
| Параметр |
Символ |
Ценить |
Единица |
| Пиковая рассеиваемая мощность импульса с формой волны 10/1000 мкс (рис. 1) (примечание 1), (примечание 2) |
пППМ |
3000 |
Уоттс |
| Пиковый импульсный ток с формой волны 10/1000 мкс. (Примечание 1, рис. 3) |
яПП |
См. следующую таблицу. |
Усилители |
| Рассеяние мощности на бесконечном радиаторе при температуре Tл=75°С |
пМ(АВ) |
6.0 |
Ватт |
| Пиковый прямой импульсный ток, одиночная полусинусоидальная волна длительностью 8,3 мс (примечание 3) |
яФСМ |
300 |
Усилители |
| Максимальное мгновенное прямое напряжение при токе 25 А только для однонаправленного режима (примечание 4) |
ВФ |
3,5/5,0 |
Напряжение |
| Диапазон рабочих температур и температур хранения. |
ТДж, ТСТГ |
от -55 до +150 |
℃ |
|
Примечания:
1. Непериодический импульс тока, согласно рис. 3, с понижением номинала выше Т.А= 25℃ согласно рис. 2.
2. Устанавливается на медные площадки размером 5,0 x 5,0 мм (толщиной 0,03 мм) на каждую клемму.
3. Одиночный полусинусоидальный сигнал длительностью 8,3 мс или эквивалентный прямоугольный сигнал. Рабочий цикл = максимум 4 импульса в минуту.
4. В.Ф< 3,5 В для ВБР< 200 В и ВФ< 6,5 В для ВБР> 201В.
|
