5000 Вт высокомощный поверхностный монтаж TVS 5.0SMDJ серии 5.0SMDJ12A 12VRWM

500 шт.
MOQ
negotiable
цена
5000 Вт высокомощный поверхностный монтаж TVS 5.0SMDJ серии 5.0SMDJ12A 12VRWM
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
Наименование продукта: Диоды TVS
тип упаковки: DO-214AB/SMC
Врм: 12.0V
Vbr@It (минут): 13.30В
Vbr@It (максимум): 14.70В
Это...: 1 мА
Vc@Ipp: 19.9V
Ипп: 253.77А
Ir@Vrwm: 800 мкА
Диапазон температуры хранения: -55 до +150 °C
Выделить:

5000 Вт поверхностный монтаж телевизора

,

Поверхностная установка TVS 12VRWM
Основная информация
Место происхождения: Шэньчжэнь, Гуандун, Китай
Фирменное наименование: SOCAY
Сертификация: UL,REACH,RoHS,ISO
Номер модели: 5.0SMDJ12A
Документ: Брошюра продукта PDF
Оплата и доставка Условия
Время доставки: 5-8 рабочих дней
Характер продукции

5000 Вт высокопроизводительная 5.0SMDJ серия TVS диод 5.0SMDJ12A поверхностная установка TVS 12VRWM



DATASHEET: DATASHEET: DATASHEET: DATASHEET: DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATAS5.0SMDJ_v2107.1.pdf





Описание:

В5.0SMDJПродукт серии TVS transient suppression diode является новым типом высокоэффективного устройства защиты цепи, разработанного SOCAY для особых потребностей автомобильной промышленности.Он имеет чрезвычайно быстрое время отклика (уровень до наносекунд) и очень высокую способность поглощения волн. Специально предназначен для защиты чувствительного электронного оборудования в автомобильной электронике от переменного напряжения, вызванного ударами молнии и другими переменными напряжениями.



Номер части Маркировка

Обратно.

Стойкость

Напряжение VRВМ (V)

Распределение

НапряжениеVBR (V)

@IT

Испытание

Текущий

Я...T (mA)

Максимальная

Застегивание

Напряжение VВ @IPP(V)

Максимальная

Пик

Пульс

Текущий Я...PP(А)

Максимальная

Обратно.

УтечкаЯ...R

@VRWM (μА.)
Уни Би-би Уни Би-би   МИН Максимум
— 5.0SMDJ8.0CA — 5BDP 8.0 8.89 9.83 1 13.6 367.60 100
5.0SMDJ11A 5.0SMDJ11CA 5PDX 5BDX 11.0 12.20 13.50 1 18.2 277.47 800
5.0SMDJ12A 5.0SMDJ12CA 5PDZ 5BDZ 12.0 13.30 14.70 1 19.9 253.77 800
5.0SMDJ13A 5.0SMDJ13CA 5PEE 5BEE 13.0 14.40 15.90 1 21.5 234.88 500
5.0SMDJ14A 5.0SMDJ14CA 5PEG 5BEG 14.0 15.60 17.20 1 23.2 217.67 200
5.0SMDJ15A 5.0SMDJ15CA 5PEK 5BEK 15.0 16.70 18.50 1 24.4 206.97 100
5.0SMDJ16A 5.0SMDJ16CA 5PEM 5BEM 16.0 17.80 19.70 1 26.0 194.23 50
5.0SMDJ17A 5.0SMDJ17CA 5PEP 5BEP 17.0 18.90 20.90 1 27.6 182.97 20
5.0SMDJ18A 5.0SMDJ18CA 5PER 5BER 18.0 20.00 22.10 1 29.2 172.95 10
5.0SMDJ19A 5.0SMDJ19CA 5PET 5BET 19.0 21.10 23.30 1 30.8 164.07 10
5.0SMDJ20A 5.0SMDJ20CA 5PEV 5BEV 20.0 22.20 24.50 1 32.4 155.86 5
5.0SMDJ22A 5.0SMDJ22CA 5PEX 5BEX 22.0 24.40 26.90 1 35.5 142.25 5
5.0SMDJ24A 5.0SMDJ24CA 5PEZ 5BEZ 24.0 26.70 29.50 1 38.9 129.82 5
5.0SMDJ26A 5.0SMDJ26CA 5PFE 5BFE 26.0 28.90 31.90 1 42.1 119.95 5
5.0SMDJ28A 5.0SMDJ28CA 5PFG 5BFG 28.0 31.10 34.40 1 45.4 111.23 5
5.0SMDJ30A 5.0SMDJ30CA 5PFK 5BFK 30.0 33.30 36.80 1 48.4 104.34 5
5.0SMDJ33A 5.0SMDJ33CA 5PFM 5BFM 33.0 36.70 40.60 1 53.3 94.75 5
5.0SMDJ36A 5.0SMDJ36CA 5PFP 5BFP 36.0 40.00 44.20 1 58.1 86.92 5
5.0SMDJ40A 5.0SMDJ40CA 5PFR 5BFR 40.0 44.40 49.10 1 64.5 78.29 5
5.0SMDJ43A 5.0SMDJ43CA 5PFT 5BFT 43.0 47.80 52.80 1 69.4 72.77 5
5.0SMDJ45A 5.0SMDJ45CA 5PFV 5BFV 45.0 50.00 55.30 1 72.7 69.46 5
5.0SMDJ48A 5.0SMDJ48CA 5PFX 5BFX 48.0 53.30 58.90 1 77.4 65.25 5
5.0SMDJ51A 5.0SMDJ51CA 5PFZ 5BFZ 51.0 56.70 62.70 1 82.4 61.29 5
5.0SMDJ54A 5.0SMDJ54CA 5PGE 5BGE 54.0 60.00 66.30 1 87.1 57.98 5
5.0SMDJ58A 5.0SMDJ58CA 5PGG 5BGG 58.0 64.40 71.20 1 93.6 53.95 5
5.0SMDJ60A 5.0SMDJ60CA 5PGK 5BGK 60.0 66.70 73.70 1 96.8 52.17 5
5.0SMDJ64A 5.0SMDJ64CA 5PGM 5BGM 64.0 71.10 78.60 1 103.0 49.03 5
5.0SMDJ70A 5.0SMDJ70CA 5PGP 5BGP 70.0 77.80 86.00 1 113.0 44.69 5
5.0SMDJ75A 5.0SMDJ75CA 5PGR 5BGR 75.0 83.30 92.10 1 121.0 41.74 5
5.0SMDJ78A 5.0SMDJ78CA 5PGT 5BGT 78.0 86.70 95.80 1 126.0 40.08 5
5.0SMDJ80A 5.0SMDJ80CA 5PGB 5BGB 80.0 88.80 97.60 1 129.6 38.97 5
5.0SMDJ85A 5.0SMDJ85CA 5PGV 5BGV 85.0 94.40 104.00 1 137.0 36.86 5
5.0SMDJ90A 5.0SMDJ90CA 5PGX 5BGX 90.0 100.00 111.00 1 146.0 34.59 5
5.0SMDJ100A 5.0SMDJ100CA 5PGZ 5BGZ 100.0 111.00 123.00 1 162.0 31.17 5
5.0SMDJ110A 5.0SMDJ110CA 5PHE 5BHE 110.0 122.00 135.00 1 177.0 28.53 5
5.0SMDJ120A 5.0SMDJ120CA 5PHG 5BHG 120.0 133.00 147.00 1 193.0 26.17 5
5.0SMDJ130A 5.0SMDJ130CA 5PHK 5BHK 130.0 144.00 159.00 1 209.0 24.16 5
5.0SMDJ140A 5.0SMDJ140CA 5PHB 5BHB 140.0 155.00 171.00 1 226.8 22.27 5
5.0SMDJ150A 5.0SMDJ150CA 5PHM 5BHM 150.0 167.00 185.00 1 243.0 20.78 5
5.0SMDJ160A 5.0SMDJ160CA 5PHP 5BHP 160.0 178.00 197.00 1 259.0 19.50 5
5.0SMDJ170A 5.0SMDJ170CA 5PHR 5BHR 170.0 189.00 209.00 1 275.0 18.36 5
5.0SMDJ180A 5.0SMDJ180CA 5PHT 5BHT 180.0 201.00 220.00 1 291.6 17.32 5
5.0SMDJ190A 5.0SMDJ190CA 5PHV 5BHV 190.0 211.00 232.00 1 307.8 16.41 5
5.0SMDJ200A 5.0SMDJ200CA 5PHW 5BHW 200.0 224.00 247.00 1 324.0 9.26 5
5.0SMDJ220A 5.0SMDJ220CA 5PHX 5BHX 220.0 246.00 272.00 1 356.0 8.43 5
5.0SMDJ250A 5.0SMDJ250CA 5PHZ 5BHZ 250.0 279.00 309.00 1 405.0 7.41 5
5.0SMDJ300A 5.0SMDJ300CA 5PJE 5BJE 300.0 335.00 371.00 1 486.0 6.17 5
5.0SMDJ350A 5.0SMDJ350CA 5PJG 5BJG 350.0 391.00 432.00 1 567.0 5.29 5
5.0SMDJ400A 5.0SMDJ400CA 5PJK 5BJK 400.0 447.00 494.00 1 648.0 4.63 5
5.0SMDJ440A 5.0SMDJ440CA 5PJM 5BJM 440.0 492.00 543.00 1 713.0 4.21 5





Применение:

Устройства TVS идеально подходят для защиты интерфейсов В/В, шины VCC и других уязвимых схем, используемых в телекоммуникационных, компьютерных, промышленных и потребительских электронных приложениях.





Максимальные баллы (TA=25°C, если не указано иное)

Параметр Символ Стоимость Единица
Пиковая импульсная мощность Диссипация с волновой формой 10/1000μs (рисунок 1) (примечание 1), (примечание 2) ПPPM 5000 W
Пиковый импульсный ток с формой волны 10/1000μs. (Примечание 1, фиг.3) Я...PP См. следующую таблицу А.
Рассеивание энергии на бесконечном теплоотводе на TЛ=75°C ПM ((AV) 6.5 W
Пиковый вперед всплеск тока, 8,3 мс одиночная половинная синусная волна (Примечание 3) Я...ФСМ 300 А.
Максимальное мгновенное напряжение вперед при 25 А только в однонаправленном режиме (примечание 4) VF 3.5/5.0 V
Рабочее соединение и диапазон температуры хранения. TJ, TСТГ -55 до +150 °C

Примечания:

1Не повторяющийся импульс тока, по фиг. 3 и сделанный выше TА.= 25°C на фиг. 2.

2. Монтируется на медных подложках размером 5,0 мм х 5,0 мм (0,03 мм) на каждом конце.

3. 8,3 мс одноразовая полусинусная волна или эквивалентная квадратная волна, рабочий цикл = максимум 4 импульса в минуту.

4. VF< 3,5 В для VBR< 200В и VF< 6,5 В для VBR> 201 В.

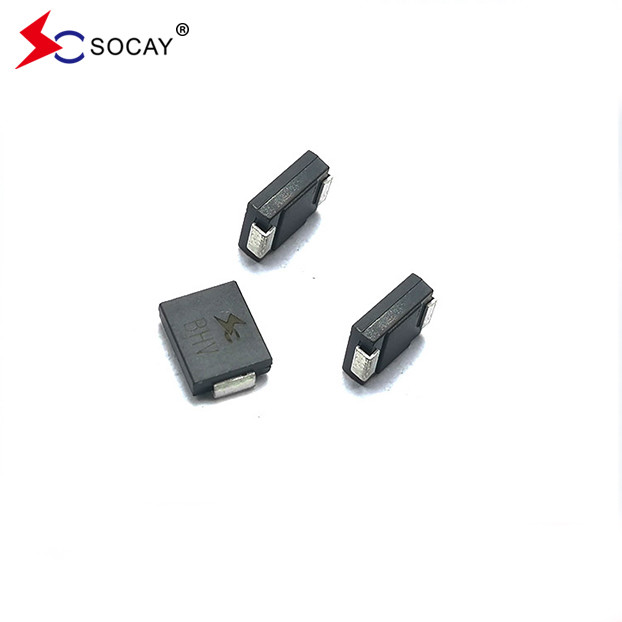

5000 Вт высокомощный поверхностный монтаж TVS 5.0SMDJ серии 5.0SMDJ12A 12VRWM 0



5000 Вт высокомощный поверхностный монтаж TVS 5.0SMDJ серии 5.0SMDJ12A 12VRWM 1

5000 Вт высокомощный поверхностный монтаж TVS 5.0SMDJ серии 5.0SMDJ12A 12VRWM 2



5000 Вт высокомощный поверхностный монтаж TVS 5.0SMDJ серии 5.0SMDJ12A 12VRWM 3



5000 Вт высокомощный поверхностный монтаж TVS 5.0SMDJ серии 5.0SMDJ12A 12VRWM 4

5000 Вт высокомощный поверхностный монтаж TVS 5.0SMDJ серии 5.0SMDJ12A 12VRWM 5

5000 Вт высокомощный поверхностный монтаж TVS 5.0SMDJ серии 5.0SMDJ12A 12VRWM 6





Основная продукция SOCAY включает в себя полный спектр керамических газоразрядных труб (GDT)., Диоды временного подавления (диоды TVS), подавляющие ESD, подавляющие тиристорные перенапряжения (TSS), защитники искры (SPG), варисторы (MOV), варисторы чипов (MLV), перезагружаемые предохранители PTC,Термисторы с отрицательным коэффициентом температуры (NTC-термисторы)От проектирования цепи до тестирования продукта (и предоставления отчетов о испытаниях), мы предоставим вам единый сервис в области защиты цепи.С превосходным качеством и обслуживанием, SOCAY завоевала широкую похвалу от клиентов и уважение от отрасли.
