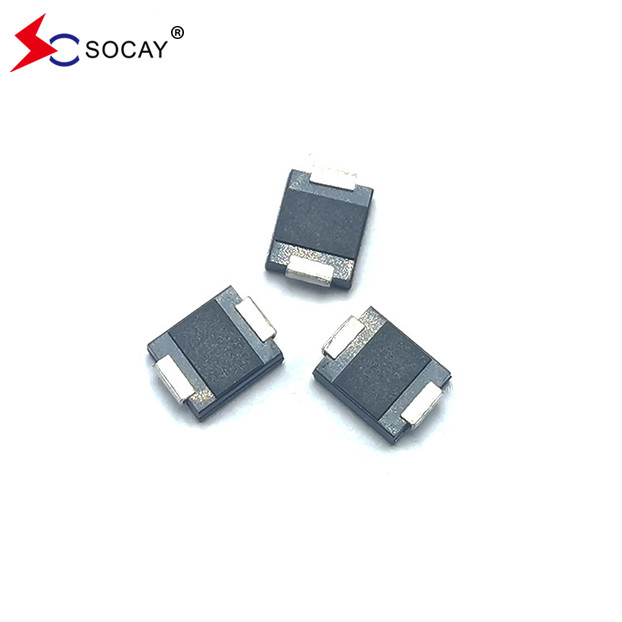

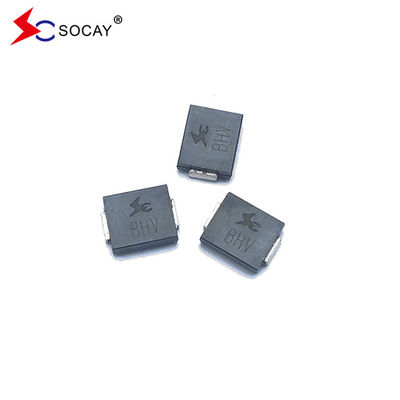

SOCAY однонаправленные диоды TVS 5.0SMDJ33A для поверхностных приложений

500 шт.
MOQ
negotiable
цена
SOCAY однонаправленные диоды TVS 5.0SMDJ33A для поверхностных приложений
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
Ключевые слова: ДИОДЫ
Размер упаковки: DO-214AB/SMC
Врм: 33.0В
Vbr@It (минут): 36.70В
Vbr@It (максимум): 40.60В
Это...: 1 мА
Vc@Ipp: 53,3 В
Ипп: 94.75А
Ir@Vrwm: 5μA
Материал: Кремний
Выделить:

Однонаправленные диоды TVS

,

Диоды TVS 5.0SMDJ33A

,

Диоды поверхностного монтажа TVS
Основная информация
Место происхождения: Шэньчжэнь, Гуандун, Китай
Фирменное наименование: SOCAY
Сертификация: UL,REACH,RoHS,ISO
Номер модели: 5.0SMDJ33A
Документ: Брошюра продукта PDF
Оплата и доставка Условия
Время доставки: 5-8 рабочих дней
Характер продукции

SOCAY однонаправленный TVS 5.0SMDJ33A для поверхностных приложений с целью оптимизации пространства на борту



DATASHEET: DATASHEET: DATASHEET: DATASHEET: DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATAS5.0SMDJ_v2107.1.pdf



Цикл температуры JESD22-A104
Пекарня под давлением JESD22-A102

Высокая температура JESD22-A103

HTRB JESD22-A108

Тепловой удар JESD22-A106



Номер части Маркировка

Обратно.

Стойкость

Напряжение VRВМ (V)

Распределение

НапряжениеVBR (V)

@IT

Испытание

Текущий

Я...T (mA)

Максимальная

Застегивание

Напряжение VВ @IPP(V)

Максимальная

Пик

Пульс

Текущий Я...PP(А)

Максимальная

Обратно.

УтечкаЯ...R

@VRWM (μА.)
Уни Би-би Уни Би-би   МИН Максимум
— 5.0SMDJ8.0CA — 5BDP 8.0 8.89 9.83 1 13.6 367.60 100
5.0SMDJ11A 5.0SMDJ11CA 5PDX 5BDX 11.0 12.20 13.50 1 18.2 277.47 800
5.0SMDJ12A 5.0SMDJ12CA 5PDZ 5BDZ 12.0 13.30 14.70 1 19.9 253.77 800
5.0SMDJ13A 5.0SMDJ13CA 5PEE 5BEE 13.0 14.40 15.90 1 21.5 234.88 500
5.0SMDJ14A 5.0SMDJ14CA 5PEG 5BEG 14.0 15.60 17.20 1 23.2 217.67 200
5.0SMDJ15A 5.0SMDJ15CA 5PEK 5BEK 15.0 16.70 18.50 1 24.4 206.97 100
5.0SMDJ16A 5.0SMDJ16CA 5PEM 5BEM 16.0 17.80 19.70 1 26.0 194.23 50
5.0SMDJ17A 5.0SMDJ17CA 5PEP 5BEP 17.0 18.90 20.90 1 27.6 182.97 20
5.0SMDJ18A 5.0SMDJ18CA 5PER 5BER 18.0 20.00 22.10 1 29.2 172.95 10
5.0SMDJ19A 5.0SMDJ19CA 5PET 5BET 19.0 21.10 23.30 1 30.8 164.07 10
5.0SMDJ20A 5.0SMDJ20CA 5PEV 5BEV 20.0 22.20 24.50 1 32.4 155.86 5
5.0SMDJ22A 5.0SMDJ22CA 5PEX 5BEX 22.0 24.40 26.90 1 35.5 142.25 5
5.0SMDJ24A 5.0SMDJ24CA 5PEZ 5BEZ 24.0 26.70 29.50 1 38.9 129.82 5
5.0SMDJ26A 5.0SMDJ26CA 5PFE 5BFE 26.0 28.90 31.90 1 42.1 119.95 5
5.0SMDJ28A 5.0SMDJ28CA 5PFG 5BFG 28.0 31.10 34.40 1 45.4 111.23 5
5.0SMDJ30A 5.0SMDJ30CA 5PFK 5BFK 30.0 33.30 36.80 1 48.4 104.34 5
5.0SMDJ33A 5.0SMDJ33CA 5PFM 5BFM 33.0 36.70 40.60 1 53.3 94.75 5
5.0SMDJ36A 5.0SMDJ36CA 5PFP 5BFP 36.0 40.00 44.20 1 58.1 86.92 5
5.0SMDJ40A 5.0SMDJ40CA 5PFR 5BFR 40.0 44.40 49.10 1 64.5 78.29 5
5.0SMDJ43A 5.0SMDJ43CA 5PFT 5BFT 43.0 47.80 52.80 1 69.4 72.77 5
5.0SMDJ45A 5.0SMDJ45CA 5PFV 5BFV 45.0 50.00 55.30 1 72.7 69.46 5
5.0SMDJ48A 5.0SMDJ48CA 5PFX 5BFX 48.0 53.30 58.90 1 77.4 65.25 5
5.0SMDJ51A 5.0SMDJ51CA 5PFZ 5BFZ 51.0 56.70 62.70 1 82.4 61.29 5
5.0SMDJ54A 5.0SMDJ54CA 5PGE 5BGE 54.0 60.00 66.30 1 87.1 57.98 5
5.0SMDJ58A 5.0SMDJ58CA 5PGG 5BGG 58.0 64.40 71.20 1 93.6 53.95 5
5.0SMDJ60A 5.0SMDJ60CA 5PGK 5BGK 60.0 66.70 73.70 1 96.8 52.17 5
5.0SMDJ64A 5.0SMDJ64CA 5PGM 5BGM 64.0 71.10 78.60 1 103.0 49.03 5
5.0SMDJ70A 5.0SMDJ70CA 5PGP 5BGP 70.0 77.80 86.00 1 113.0 44.69 5
5.0SMDJ75A 5.0SMDJ75CA 5PGR 5BGR 75.0 83.30 92.10 1 121.0 41.74 5
5.0SMDJ78A 5.0SMDJ78CA 5PGT 5BGT 78.0 86.70 95.80 1 126.0 40.08 5
5.0SMDJ80A 5.0SMDJ80CA 5PGB 5BGB 80.0 88.80 97.60 1 129.6 38.97 5
5.0SMDJ85A 5.0SMDJ85CA 5PGV 5BGV 85.0 94.40 104.00 1 137.0 36.86 5
5.0SMDJ90A 5.0SMDJ90CA 5PGX 5BGX 90.0 100.00 111.00 1 146.0 34.59 5
5.0SMDJ100A 5.0SMDJ100CA 5PGZ 5BGZ 100.0 111.00 123.00 1 162.0 31.17 5
5.0SMDJ110A 5.0SMDJ110CA 5PHE 5BHE 110.0 122.00 135.00 1 177.0 28.53 5
5.0SMDJ120A 5.0SMDJ120CA 5PHG 5BHG 120.0 133.00 147.00 1 193.0 26.17 5
5.0SMDJ130A 5.0SMDJ130CA 5PHK 5BHK 130.0 144.00 159.00 1 209.0 24.16 5
5.0SMDJ140A 5.0SMDJ140CA 5PHB 5BHB 140.0 155.00 171.00 1 226.8 22.27 5
5.0SMDJ150A 5.0SMDJ150CA 5PHM 5BHM 150.0 167.00 185.00 1 243.0 20.78 5
5.0SMDJ160A 5.0SMDJ160CA 5PHP 5BHP 160.0 178.00 197.00 1 259.0 19.50 5
5.0SMDJ170A 5.0SMDJ170CA 5PHR 5BHR 170.0 189.00 209.00 1 275.0 18.36 5
5.0SMDJ180A 5.0SMDJ180CA 5PHT 5BHT 180.0 201.00 220.00 1 291.6 17.32 5
5.0SMDJ190A 5.0SMDJ190CA 5PHV 5BHV 190.0 211.00 232.00 1 307.8 16.41 5
5.0SMDJ200A 5.0SMDJ200CA 5PHW 5BHW 200.0 224.00 247.00 1 324.0 9.26 5
5.0SMDJ220A 5.0SMDJ220CA 5PHX 5BHX 220.0 246.00 272.00 1 356.0 8.43 5
5.0SMDJ250A 5.0SMDJ250CA 5PHZ 5BHZ 250.0 279.00 309.00 1 405.0 7.41 5
5.0SMDJ300A 5.0SMDJ300CA 5PJE 5BJE 300.0 335.00 371.00 1 486.0 6.17 5
5.0SMDJ350A 5.0SMDJ350CA 5PJG 5BJG 350.0 391.00 432.00 1 567.0 5.29 5
5.0SMDJ400A 5.0SMDJ400CA 5PJK 5BJK 400.0 447.00 494.00 1 648.0 4.63 5
5.0SMDJ440A 5.0SMDJ440CA 5PJM 5BJM 440.0 492.00 543.00 1 713.0 4.21 5



Метод выбора диодов телевизора



1Чтобы знать продукт клиента, рабочее напряжение, порт применения, уровень защиты.

2.VRWM (рабочее напряжение) значение устройства ≥ нормальная работа в цепи клиента

3.VC (напряжение зажима) значение < максимальное напряжение для бэк-энд чипа

4.Выберите упаковку и мощность устройства в соответствии с портом применения и уровнем защиты.

Применение:

Устройства TVS идеально подходят для защиты интерфейсов В/В, шины VCC и других уязвимых схем, используемых в телекоммуникационных, компьютерных, промышленных и потребительских электронных приложениях.





Максимальные баллы (TA=25°C, если не указано иное)

Параметр Символ Стоимость Единица
Пиковая импульсная мощность Диссипация с волновой формой 10/1000μs (рисунок 1) (примечание 1), (примечание 2) ПPPM 5000 W
Пиковый импульсный ток с формой волны 10/1000μs. (Примечание 1, фиг.3) Я...PP См. следующую таблицу А.
Рассеивание энергии на бесконечном теплоотводе на TЛ=75°C ПM ((AV) 6.5 W
Пиковый вперед всплеск тока, 8,3 мс одиночная половинная синусная волна (Примечание 3) Я...ФСМ 300 А.
Максимальное мгновенное напряжение вперед при 25 А только в однонаправленном режиме (примечание 4) VF 3.5/5.0 V
Рабочее соединение и диапазон температуры хранения. TJ, TСТГ -55 до +150 °C

Примечания:

1Не повторяющийся импульс тока, по фиг. 3 и сделанный выше TА.= 25°C на фиг. 2.

2. Монтируется на медных подложках размером 5,0 мм х 5,0 мм (0,03 мм) на каждом конце.

3. 8,3 мс одноразовая полусинусная волна или эквивалентная квадратная волна, рабочий цикл = максимум 4 импульса в минуту.

4. VF< 3,5 В для VBR< 200В и VF< 6,5 В для VBR> 201 В.





SOCAY однонаправленные диоды TVS 5.0SMDJ33A для поверхностных приложений 0



SOCAY однонаправленные диоды TVS 5.0SMDJ33A для поверхностных приложений 1

SOCAY однонаправленные диоды TVS 5.0SMDJ33A для поверхностных приложений 2



SOCAY однонаправленные диоды TVS 5.0SMDJ33A для поверхностных приложений 3



SOCAY однонаправленные диоды TVS 5.0SMDJ33A для поверхностных приложений 4

SOCAY однонаправленные диоды TVS 5.0SMDJ33A для поверхностных приложений 5

SOCAY однонаправленные диоды TVS 5.0SMDJ33A для поверхностных приложений 6



Основные продукты SOCAY включают полный ассортиментиз керамических газоразрядочных труб (GDT), транзиторных диодов подавления (TVS), ESD-супрессоров, тиристорных подавляющих перенапряжения (TSS), защитников от искры (SPG), варисторов (MOV), варисторов чипов (MLV),Сжигатель с перезагрузкой PTCТермисторы с отрицательным коэффициентом температуры (NTC Thermistors), Chip Bead, Schottky Diodes, Zener Diode и т. д. От проектирования цепи до тестирования продукта (и предоставления отчетов о испытаниях),мы предоставим вам услуги в области защиты цепейБлагодаря превосходному качеству и обслуживанию, SOCAY завоевала широкую признательность клиентов и уважение отрасли.
