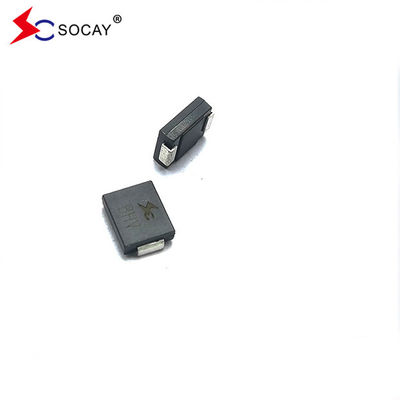

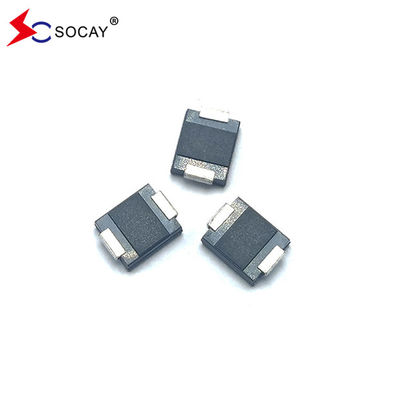

Диод СМД 5.0СМДДЖ400А 5.0СМДЖ400 5.0СМДЖ ДО-214АБ СМК поверхностного держателя ТВС
ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ:5.0SMDJ_v2107.1 .pdf
| Масса |
0,007 унции, 0,21 грамма |
| |
|
| Случай |
JEDEC DO-214AB Литой пластик поверх пассивированного стекла |
| |
|
| Полярность |
Цветная полоса обозначает катод, кроме биполярного. |
| |
|
| Терминал |
Матовые луженые выводы, под пайку согласно JESD22-B102D |
Метод выбора
1. Чтобы узнать продукт клиента, рабочее напряжение, порт приложения, уровень защиты.
2. Значение VRWM (рабочее напряжение) устройства ≥ нормальной работы в цепи потребителя.
3. Значение VC (напряжение фиксации) < максимальное напряжение для внутреннего чипа.
4. Выберите комплектацию и мощность устройства в соответствии с портом приложения и уровнем защиты.
Описание:
5.0SMDJ24CA разработан специально для защиты чувствительного электронного оборудования от переходных процессов напряжения, вызванных молнией и другими событиями переходного напряжения.
| номер части |
Маркировка |
Обеспечить регресс
Противостояние
Напряжение ВрВМ (В)
|
Авария
НапряжениеВБР (В)
@ЯТ
|
Тест
Текущий
яТ (мА)
|
Максимум
Зажим
Напряжение ВС @ЯПП(В)
|
Максимум
Вершина горы
Пульс
Текущий яПП(А)
|
Максимум
Обеспечить регресс
Утечкаяр
@ВРВМ (мкА)
|
| Университет |
Би |
тынет |
Би |
|
МИН |
МАКС |
|
|
|
|
| — |
5.0SMDJ8.0CA |
— |
5БДП |
8.0 |
8,89 |
9,83 |
1 |
13,6 |
367,60 |
100 |
| 5.0СМДЖ11А |
5.0SMDJ11CA |
5PDX |
5BDX |
11,0 |
12.20 |
13.50 |
1 |
18,2 |
277,47 |
800 |
| 5.0СМДЖ12А |
5.0SMDJ12CA |
5ПДЗ |
5БДЗ |
12,0 |
13.30 |
14.70 |
1 |
19,9 |
253,77 |
800 |
| 5.0СМДЖ13А |
5.0SMDJ13CA |
5PEE |
5БЕЕ |
13,0 |
14.40 |
15.90 |
1 |
21,5 |
234,88 |
500 |
| 5.0СМДЖ14А |
5.0SMDJ14CA |
5ПЭГ |
5БЕГ |
14,0 |
15.60 |
17.20 |
1 |
23.2 |
217,67 |
200 |
| 5.0СМДЖ15А |
5.0SMDJ15CA |
5ПЕК |
5БЕК |
15,0 |
16.70 |
18.50 |
1 |
24,4 |
206,97 |
100 |
| 5.0СМДЖ16А |
5.0SMDJ16CA |
5ПЭМ |
5БЭМ |
16,0 |
17.80 |
19.70 |
1 |
26,0 |
194,23 |
50 |
| 5.0СМДЖ17А |
5.0SMDJ17CA |
5ПЭП |
5БЭП |
17,0 |
18.90 |
20.90 |
1 |
27,6 |
182,97 |
20 |
| 5.0СМДЖ18А |
5.0SMDJ18CA |
5PER |
5BER |
18,0 |
20.00 |
22.10 |
1 |
29,2 |
172,95 |
10 |
| 5.0СМДЖ19А |
5.0SMDJ19CA |
5ПЭТ |
5-бет |
19,0 |
21.10 |
23.30 |
1 |
30,8 |
164,07 |
10 |
| 5.0СМДЖ20А |
5.0SMDJ20CA |
5ПЭВ |
5БЕВ |
20,0 |
22.20 |
24.50 |
1 |
32,4 |
155,86 |
5 |
| 5.0СМДЖ22А |
5.0SMDJ22CA |
5ПЕКС |
5БЕКС |
22,0 |
24.40 |
26.90 |
1 |
35,5 |
142,25 |
5 |
| 5.0СМДЖ24А |
5.0SMDJ24CA |
5ПЭЗ |
5БЕЗ |
24,0 |
26.70 |
29.50 |
1 |
38,9 |
129,82 |
5 |
| 5.0СМДЖ26А |
5.0SMDJ26CA |
5ПФЭ |
5BFE |
26,0 |
28.90 |
31.90 |
1 |
42,1 |
119,95 |
5 |
| 5.0СМДЖ28А |
5.0SMDJ28CA |
5ПФГ |
5БФГ |
28,0 |
31.10 |
34.40 |
1 |
45,4 |
111,23 |
5 |
| 5.0СМДЖ30А |
5.0SMDJ30CA |
5ПФК |
5БФК |
30,0 |
33.30 |
36,80 |
1 |
48,4 |
104,34 |
5 |
| 5.0СМДЖ33А |
5.0SMDJ33CA |
5ПФМ |
5БФМ |
33,0 |
36,70 |
40,60 |
1 |
53,3 |
94,75 |
5 |
| 5.0СМДЖ36А |
5.0SMDJ36CA |
5ПФП |
5БФП |
36,0 |
40.00 |
44.20 |
1 |
58,1 |
86,92 |
5 |
| 5.0СМДЖ40А |
5.0SMDJ40CA |
5ПФР |
5БФР |
40,0 |
44.40 |
49.10 |
1 |
64,5 |
78,29 |
5 |
| 5.0СМДЖ43А |
5.0SMDJ43CA |
5ПФТ |
5БФТ |
43,0 |
47,80 |
52,80 |
1 |
69,4 |
72,77 |
5 |
| 5.0СМДЖ45А |
5.0SMDJ45CA |
5ПФВ |
5БФВ |
45,0 |
50.00 |
55.30 |
1 |
72,7 |
69,46 |
5 |
| 5.0СМДЖ48А |
5.0SMDJ48CA |
5PFX |
5BFX |
48,0 |
53.30 |
58,90 |
1 |
77,4 |
65,25 |
5 |
| 5.0СМДЖ51А |
5.0SMDJ51CA |
5ПФЗ |
5БФЗ |
51,0 |
56,70 |
62,70 |
1 |
82,4 |
61,29 |
5 |
| 5.0СМДЖ54А |
5.0SMDJ54CA |
5ПГЕ |
5БГЭ |
54,0 |
60.00 |
66.30 |
1 |
87,1 |
57,98 |
5 |
| 5.0СМДЖ58А |
5.0SMDJ58CA |
5ПГГ |
5БГГ |
58,0 |
64,40 |
71.20 |
1 |
93,6 |
53,95 |
5 |
| 5.0СМДЖ60А |
5.0SMDJ60CA |
5ПГК |
5БГК |
60,0 |
66,70 |
73,70 |
1 |
96,8 |
52,17 |
5 |
| 5.0СМДЖ64А |
5.0SMDJ64CA |
5PGM |
5фоновая музыка |
64,0 |
71.10 |
78,60 |
1 |
103,0 |
49.03 |
5 |
| 5.0СМДЖ70А |
5.0SMDJ70CA |
5PGP |
5БГП |
70,0 |
77,80 |
86.00 |
1 |
113,0 |
44,69 |
5 |
| 5.0СМДЖ75А |
5.0SMDJ75CA |
5ПГР |
5БГР |
75,0 |
83.30 |
92.10 |
1 |
121,0 |
41,74 |
5 |
| 5.0СМДЖ78А |
5.0SMDJ78CA |
5ПГТ |
5 батов |
78,0 |
86,70 |
95,80 |
1 |
126,0 |
40.08 |
5 |
| 5.0СМДЖ80А |
5.0SMDJ80CA |
5ПГБ |
5БГБ |
80,0 |
88,80 |
97,60 |
1 |
129,6 |
38,97 |
5 |
| 5.0СМДЖ85А |
5.0SMDJ85CA |
5ПГВ |
5БГВ |
85,0 |
94.40 |
104.00 |
1 |
137,0 |
36,86 |
5 |
| 5.0СМДЖ90А |
5.0SMDJ90CA |
5PGX |
5BGX |
90,0 |
100.00 |
111.00 |
1 |
146,0 |
34,59 |
5 |
| 5.0СМДЖ100А |
5.0SMDJ100CA |
5ПГЗ |
5БГЗ |
100,0 |
111.00 |
123.00 |
1 |
162,0 |
31.17 |
5 |
| 5.0СМДЖ110А |
5.0SMDJ110CA |
5PHE |
5BHE |
110,0 |
122.00 |
135.00 |
1 |
177,0 |
28.53 |
5 |
| 5.0СМДЖ120А |
5.0SMDJ120CA |
5ПХГ |
5БХГ |
120,0 |
133.00 |
147.00 |
1 |
193,0 |
26.17 |
5 |
| 5.0СМДЖ130А |
5.0SMDJ130CA |
5ПХК |
5БНК |
130,0 |
144.00 |
159,00 |
1 |
209,0 |
24.16 |
5 |
| 5.0СМДЖ140А |
5.0SMDJ140CA |
5ПХБ |
5BHB |
140,0 |
155.00 |
171.00 |
1 |
226,8 |
22.27 |
5 |
| 5.0СМДЖ150А |
5.0SMDJ150CA |
5ПХМ |
5БХМ |
150,0 |
167.00 |
185.00 |
1 |
243,0 |
20.78 |
5 |
| 5.0СМДЖ160А |
5.0SMDJ160CA |
5PHP |
5 л.с. |
160,0 |
178.00 |
197,00 |
1 |
259,0 |
19.50 |
5 |
| 5.0СМДЖ170А |
5.0SMDJ170CA |
5ПХР |
5БХР |
170,0 |
189.00 |
209.00 |
1 |
275,0 |
18.36 |
5 |
| 5.0СМДЖ180А |
5.0SMDJ180CA |
5ПХТ |
5БНТ |
180,0 |
201.00 |
220.00 |
1 |
291,6 |
17.32 |
5 |
| 5.0СМДЖ190А |
5.0SMDJ190CA |
5ПХВ |
5БХВ |
190,0 |
211.00 |
232.00 |
1 |
307,8 |
16.41 |
5 |
| 5.0СМДЖ200А |
5.0SMDJ200CA |
5ПХВ |
5BHW |
200,0 |
224.00 |
247.00 |
1 |
324,0 |
9.26 |
5 |
| 5.0СМДЖ220А |
5.0SMDJ220CA |
5PHX |
5BHX |
220,0 |
246.00 |
272.00 |
1 |
356,0 |
8.43 |
5 |
| 5.0СМДЖ250А |
5.0SMDJ250CA |
5ФЗ |
5BHZ |
250,0 |
279.00 |
309.00 |
1 |
405,0 |
7.41 |
5 |
| 5.0СМДЖ300А |
5.0SMDJ300CA |
5PJE |
5БЖЕ |
300,0 |
335.00 |
371,00 |
1 |
486,0 |
6.17 |
5 |
| 5.0СМДЖ350А |
5.0SMDJ350CA |
5PJG |
5БДГ |
350,0 |
391,00 |
432.00 |
1 |
567,0 |
5.29 |
5 |
| 5.0СМДЖ400А |
5.0SMDJ400CA |
5ПЖК |
5БЖК |
400,0 |
447,00 |
494,00 |
1 |
648,0 |
4,63 |
5 |
| 5.0СМДЖ440А |
5.0SMDJ440CA |
5ПДжМ |
5БЖМ |
440,0 |
492,00 |
543,00 |
1 |
713,0 |
4.21 |
5 |
Приложения:
Защита малой электросети, Выключатели, POS-автоматы, Грозозащитные устройства, Домофоны, Системы мониторинга, Парковочные карты, Системы передачи, Приборы, счетчики, Продукты связи, Панели управления, GPS-навигаторы.
| Максимальные номинальные значения (TA=25℃, если не указано иное) |
| |
| Параметр |
Символ |
Ценить |
Единица |
| Пиковая рассеиваемая мощность импульса с формой волны 10/1000 мкс (рис. 1) (примечание 1), (примечание 2) |
пППМ |
5000 |
Вт |
| Пиковый импульсный ток с формой волны 10/1000 мкс. (Примечание 1, рис. 3) |
яПП |
См. следующую таблицу. |
А |
| Рассеяние мощности на бесконечном радиаторе при температуре Tл=75℃ |
пМ(АВ) |
6,5 |
Вт |
| Пиковый прямой импульсный ток, одиночная полусинусоидальная волна длительностью 8,3 мс (примечание 3) |
яФСМ |
300 |
А |
| Максимальное мгновенное прямое напряжение при токе 25 А только для однонаправленного режима (примечание 4) |
ВФ |
3,5/5,0 |
В |
| Диапазон рабочих температур и температур хранения. |
ТДж, ТСТГ |
от -55 до +150 |
℃ |
|
Примечания:
1. Непериодический импульс тока, согласно рис. 3, с понижением номинала выше Т.А= 25℃ согласно рис. 2.
2. Устанавливается на медные площадки размером 5,0 x 5,0 мм (толщиной 0,03 мм) на каждую клемму.
3. Одиночный полусинусоидальный сигнал длительностью 8,3 мс или эквивалентный прямоугольный сигнал. Рабочий цикл = максимум 4 импульса в минуту.
4. В.Ф< 3,5 В для ВБР< 200 В и ВФ< 6,5 В для ВБР> 201В.
|
Часто задаваемые вопросы
Вопрос 1.Могу ли я заказать образец?
О: Да, мы приветствуем заказ образцов для тестирования и проверки качества.Допускаются смешанные образцы.
В2.А что насчет времени выполнения?
О: для образца требуется 1 день, время массового производства составляет 1-2 недели для количества заказа более
Вопрос 3.Есть ли у вас минимальный заказ?
О: минимальный заказ зависит от типа продукта, доступен 1 шт. для проверки образца.
Вопрос 4.Как вы отправляете товар и сколько времени занимает доставка?
О: мы обычно отправляем по DHL, UPS, FedEx или TNT.Обычно доставка занимает 3-5 дней.Авиакомпания и морская доставка также не являются обязательными.
Вопрос 5.Как продолжить заказ?
О: сначала сообщите нам ваши требования или приложение.
Во-вторых, мы цитируем в соответствии с вашими требованиями или нашими предложениями.
В-третьих, клиент подтверждает образцы и вносит депозит для официального заказа.
В-четвертых, мы организуем производство.
В6: предоставляете ли вы гарантию на продукцию?
О: Да, мы предлагаем гарантию на нашу продукцию 2-5 лет.
