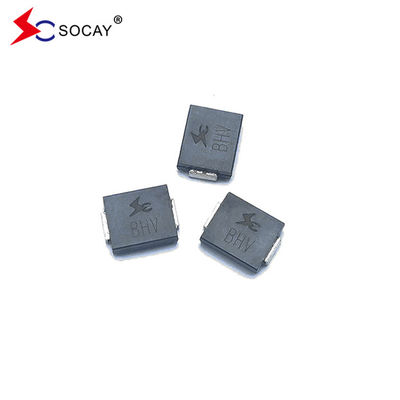

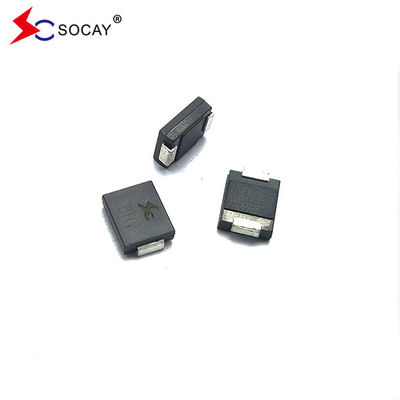

DO-214 Транзиционные диоды подавления напряжения 5.0SMDJ 5.0SMDJ30 5.0SMDJ30CA

Обратно.

Стойкость

Напряжение V_RВМ (V)

Распределение

НапряжениеV_BR (V)

@I_T

Испытание

Текущий

Я..._T (mA)

Максимальная

Застегивание

Напряжение V_В @I_PP(V)

Максимальная

Пик

Пульс

Текущий Я..._PP(А)

Максимальная

Обратно.

УтечкаЯ..._R

@V_RWM (μА.)

u Для применения на поверхности с целью оптимизации пространства платы

u Низкая утечка

u Единое и двунаправленное устройство

u Пассивированное стеклянное соединение

u Низкая индуктивность

u Отличная способность к зажиманию

u 5000 Вт Пиковая мощность мощности при 10 × 1000μs волновой форме Скорость повторения (рабочий цикл):00,01%.

u Время быстрого ответа: обычно менее 1,0 с от 0 В до V_BRминуты

u Типичный I_Rменее 5μA выше 25В.

u Высокотемпературная сварка: 260°C/40 секунд на терминалах

u Типичный коэффициент максимальной температуры ΔV_BR= 0,1% × V_BR@25°C× ΔT

u Пластиковая упаковка имеет лабораторную воспламеняемость 94V-0

u Матовое олово без свинца

u Без галогена и в соответствии с RoHS

u Типичный режим отказа не соответствует сверхспецифицированному напряжению или току

u Испытание на усы выполняется на основе JEDEC JESD201A по таблице 4a и 4c

u IEC-61000-4-2 ESD 15 кВ ((воздух), 8 кВ (контакт)

u ESD-защита линий передачи данных в соответствии с IEC 61000-4-2 (IEC801-2)

u EFT-защита линий передачи данных в соответствии с IEC 61000-4-4 (IEC801-4)

Примечания:

1Не повторяющийся импульс тока, по фиг. 3 и сделанный выше T_А.= 25°C на фиг. 2.

2. Монтируется на медных подложках размером 5,0 мм х 5,0 мм (0,03 мм) на каждом конце.

3. 8,3 мс одноразовая полусинусная волна или эквивалентная квадратная волна, рабочий цикл = максимум 4 импульса в минуту.

4. V_F< 3,5 В для V_BR< 200В и V_F< 6,5 В для V_BR> 201 В.
