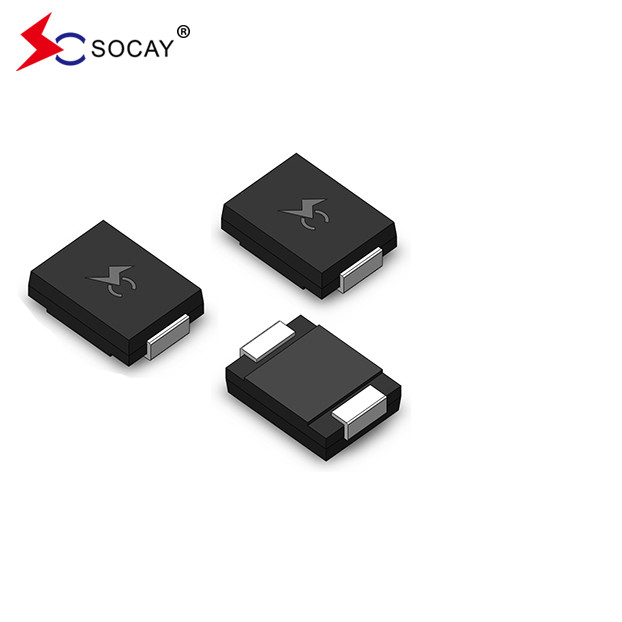

Диоды TVS 15VWM 24.4VC DO214AB SMDJ SMDJ15CA

3000 шт.
MOQ
negotiable
цена
Диоды TVS 15VWM 24.4VC DO214AB SMDJ SMDJ15CA
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
Название SMDJ15CA: Диоды TVS
Тип упаковки SMDJ15CA: DO-214AB/SMC
SMDJ15CA Vrwm: 15 В
Vbr@It (минут): 16.7В
Vbr@It (максимум): 18.5V
SMDJ15CA Это: 10mA
SMDJ15CA Vc@Ipp: 24.4В
SMDJ15CA Ipp: 122.85А
Ir@Vrwm: 1000 мкА
Диапазон температуры хранения SMDJ15CA: -55 до +150 °C
Основная информация
Место происхождения: Шэньчжэнь, Гуандун, Китай
Фирменное наименование: SOCAY
Сертификация: UL,REACH,RoHS,ISO
Номер модели: SMDJ15CA
Документ: Брошюра продукта PDF
Оплата и доставка Условия
Время доставки: 5-8 рабочих дней
Характер продукции

Диоды TVS 15VWM 24.4VC DO214AB SMDJ SMDJ15CA



DATASHEET: DATASHEET: DATASHEET: DATASHEET: DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASSMDJ_v2107.1.pdf







Компоненты TVS Диоды максимум Рейтинги (TА.=25°C, если не указано иное):

Компоненты TVS Параметр Символ Компоненты TVS Стоимость Единица
Компоненты TVS Пиковая импульсная мощность рассеивания с волновой формой 10/1000μs (рисунок 1) (примечание 1), (примечание 2)



ПPPM



3000



Ватты
Компоненты TVS Пиковый импульсный ток с формой волны 10/1000μs. (Примечание 1, фиг.3) Я...PP См. следующую таблицу Амперы
Компоненты TVS Рассеивание энергии на бесконечном теплоотводе на TЛ=75°C PM ((AV) 6.0 Ватт
Пиковый вперед всплеск тока, 8,3 мс одиночная половинная синусная волна (Примечание 3) Я...ФСМ 300 Амперы
Максимальное мгновенное напряжение вперед при 25 А только в однонаправленном режиме (примечание 4)



VF



3.5/5.0



Напряжение
Компоненты TVS Рабочее соединение и диапазон температуры хранения. TJ, TSTG -55 до +150 °C

Примечания:

1Не повторяющийся импульс тока, по фиг. 3 и сделанный выше TА.= 25°C на фиг. 2.

2. Монтируется на медных подложках размером 5,0 мм х 5,0 мм (0,03 мм) на каждом конце.

3. 8,3 мс одноразовая полусинусная волна или эквивалентная квадратная волна, рабочий цикл = максимум 4 импульса в минуту.

4. VF< 3,5 В для VBR< 200В и VF< 6,5 В для VBR> 201 В.





Диоды TVS 15VWM 24.4VC DO214AB SMDJ SMDJ15CA 0

Диоды TVS 15VWM 24.4VC DO214AB SMDJ SMDJ15CA 1

Диоды TVS 15VWM 24.4VC DO214AB SMDJ SMDJ15CA 2





Диоды TVS 15VWM 24.4VC DO214AB SMDJ SMDJ15CA 3Диоды TVS 15VWM 24.4VC DO214AB SMDJ SMDJ15CA 4


Диоды TVS 15VWM 24.4VC DO214AB SMDJ SMDJ15CA 5

Диоды TVS 15VWM 24.4VC DO214AB SMDJ SMDJ15CA 6

Диоды TVS 15VWM 24.4VC DO214AB SMDJ SMDJ15CA 7



Диоды TVS 15VWM 24.4VC DO214AB SMDJ SMDJ15CA 8

Диоды TVS 15VWM 24.4VC DO214AB SMDJ SMDJ15CA 9

Диоды TVS 15VWM 24.4VC DO214AB SMDJ SMDJ15CA 10

Диоды TVS 15VWM 24.4VC DO214AB SMDJ SMDJ15CA 11

Диоды TVS 15VWM 24.4VC DO214AB SMDJ SMDJ15CA 12

Диоды TVS 15VWM 24.4VC DO214AB SMDJ SMDJ15CA 13
