SMDJ75A TVS Диодные защитные схемы PCB устройства пассивные компоненты

SMDJ75A TVS Диодные защитные схемы PCB устройства пассивные компоненты

Диод SMDJ75A TVS DATASHEET:SMDJ_v2107.1.pdf

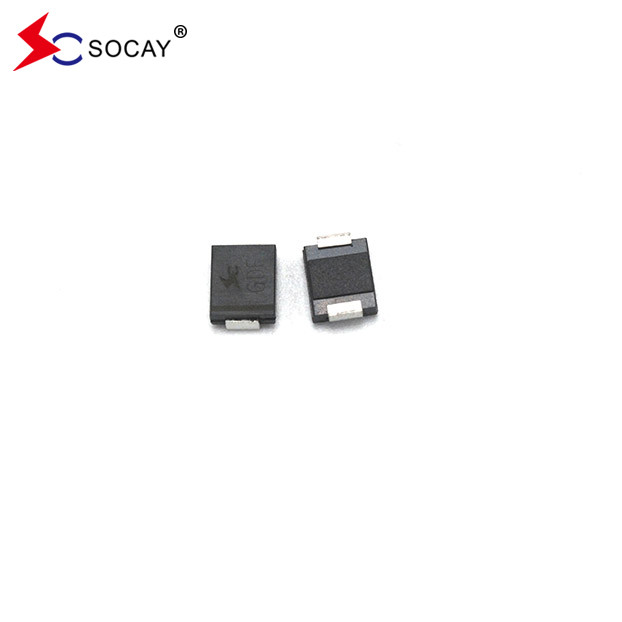

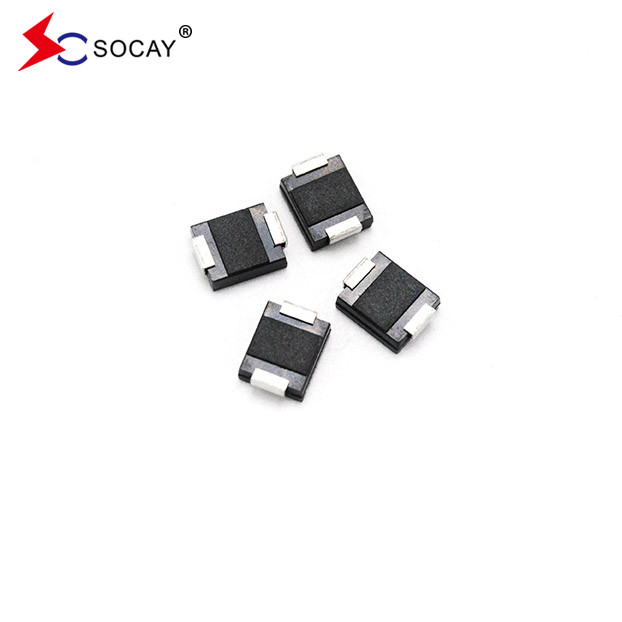

Диод SMDJ75A TVS

Диод SMDJ75A TVS специально разработан для защиты чувствительного электронного оборудования от переменного напряжения, вызванного молнией и другими переменными напряжениями.Максимальное мгновенное напряжение вперед при 25A для однонаправленного только 30,5/5,0 вольт.

SMDJ75A TVS Диодные характеристики:

• Диод SMDJ75A TVS подходит для поверхностных приложений с целью оптимизации пространства панели
• Диод SMDJ75A TVS имеет низкую утечку
• Диод SMDJ75A TVS - это однонаправленное устройство
• SMDJ75A TVS диод является стеклянным пассивированным соединением
• Диод SMDJ75A TVS имеет низкую индуктивность
• Диод SMDJ75A TVS обладает превосходной способностью крепления
• Пиковая мощность диода SMDJ75A TVS при волновой форме 10 × 1000μs Скорость повторения (рабочий цикл):00,01%, это 3000 Вт.
• Время быстрого ответа диода SMDJ75A TVS: обычно менее 1,0 с от 0 вольт до VBR min
• Типичный IR диода SMDJ75A TVS менее 5μA выше 12В.
• Высокотемпературная сварка: 260°C/40 секунд на терминалах
• Типичный коэффициент максимальной температуры ΔVBR = 0,1% × VBR@25°C× ΔT
• Пластиковая упаковка имеет подзащитные лаборатории воспламеняемость 94V-0
• Необработанный оловообработанный
• Диод SMDJ75A TVS без галогенов и соответствует требованиям RoHS
• Типичный режим отказа короткий от сверхуказанного напряжения или тока
• Испытание усов проводится на основе JEDEC JESD201A по его таблицам 4a и 4c.
• SMDJ75A TVS Диод IEC-61000-4-2 ESD 15 кВ ((воздух), 8 кВ (контакт)
• ЭСД-защита линий передачи данных в соответствии с IEC 61000-4-2 (IEC801-2)
• EFT-защита линий передачи данных в соответствии с IEC 61000-4-4 (IEC801-4)
