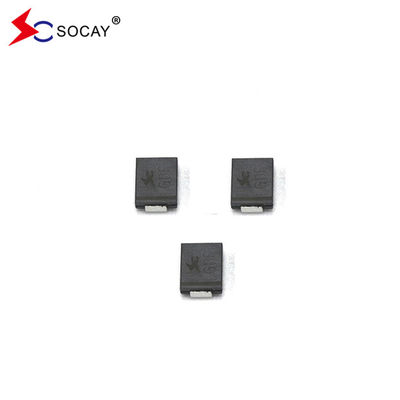

SMDJ48A SMD Транзиционный диод подавления напряжения SMDJ серии 3000W 5V - 440V

3000 шт.
MOQ
negotiable
цена
SMDJ48A SMD Транзиционный диод подавления напряжения SMDJ серии 3000W 5V - 440V
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
SMDJ48A Наименование: Диоды TVS
SMDJ48A Тип упаковки: DO-214AB/SMC
SMDJ48A Vrwm: 48 Вт
Vbr@It (минут): 53,3 В
Vbr@It (максимум): 58.9В
SMDJ48A Это: 1 мА
Vc@Ipp: 77.4В
SMDJ48A Ipp: 38.76А
SMDJ48A Ir@Vrwm: 1000 мкА
Диапазон температуры хранения: -55 до +150 °C
Основная информация
Место происхождения: Шэньчжэнь, Гуандун, Китай
Фирменное наименование: SOCAY
Сертификация: UL,REACH,RoHS,ISO
Номер модели: SMDJ48A
Документ: Брошюра продукта PDF
Оплата и доставка Условия
Время доставки: 5-8 рабочих дней
Поставка способности: 1000000pcs
Характер продукции

Бренд SMDJ48A SMD Транзиционный диод подавления напряжения SMDJ серии 3000W 5V ~ 440V



DATASHEET: DATASHEET: DATASHEET: DATASHEET: DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASSMDJ_v2107.1.pdf





SMDJ48A SMD Снижение временного напряжения Описание:

SMDJ48A SMD Transient Voltage Suppression предназначен специально для защиты чувствительного электронного оборудования от переменного напряжения, вызванного молнией и другими переменными напряжениями.



Параметр SMD TVS Символ SMD TVS Стоимость Единица
SMD TVS Пиковая импульсная диссипация мощности с волновой формой 10/1000μs (рисунок 1) (примечание 1), (примечание 2)



ПPPM



3000



Ватты
Пиковый импульсный ток с формой волны 10/1000μs. (Примечание 1, фиг.3) Я...PP См. следующую таблицу Амперы
SMD TVS рассеивание энергии на бесконечном теплоотводе при TЛ=75°C PM ((AV) 6.0 Ватт
Пиковый вперед всплеск тока, 8,3 мс одиночная половинная синусная волна (Примечание 3) Я...ФСМ 300 Амперы
SMD TVS Максимальное мгновенное напряжение вперед 25A только в одностороннем режиме (примечание 4)



VF



3.5/5.0



Напряжение
SMD TVS Рабочее соединение и диапазон температуры хранения. TJ, TSTG -55 до +150 °C

Примечания:

1Не повторяющийся импульс тока, по фиг. 3 и сделанный выше TА.= 25°C на фиг. 2.

2. Монтируется на медных подложках размером 5,0 мм х 5,0 мм (0,03 мм) на каждом конце.

3. 8,3 мс одноразовая полусинусная волна или эквивалентная квадратная волна, рабочий цикл = максимум 4 импульса в минуту.

4. VF< 3,5 В для VBR< 200В и VF< 6,5 В для VBR> 201 В.







Номер части SMD TVS



Маркировка SMD TVS

 SMD TVS обратное напряжение при отключении VRWM (V)

СМД TVS Напряжение отказа VBR (V)

@ IT

SMD TVS Испытательный ток IT

(mA)

Максимальное напряжение зажима VC

@IPP (V)

Максимальный пиковый импульсный ток

ИПП (А)

Максимальная обратная утечка IR

@VRWM (μA)
Уни Би-би Уни Би-би   МИН Максимум
SMDJ45A SMDJ45CA PFV DFV 45.0 50.00 55.30 1 72.7 41.27 5
SMDJ48A SMDJ48CA PFX DFX 48.0 53.30 58.90 1 77.4 38.76 5









SMDJ48A SMD Транзиционный диод подавления напряжения SMDJ серии 3000W 5V - 440V 0

SMDJ48A SMD Транзиционный диод подавления напряжения SMDJ серии 3000W 5V - 440V 1

SMDJ48A SMD Транзиционный диод подавления напряжения SMDJ серии 3000W 5V - 440V 2





SMDJ48A SMD Транзиционный диод подавления напряжения SMDJ серии 3000W 5V - 440V 3SMDJ48A SMD Транзиционный диод подавления напряжения SMDJ серии 3000W 5V - 440V 4


SMDJ48A SMD Транзиционный диод подавления напряжения SMDJ серии 3000W 5V - 440V 5

SMDJ48A SMD Транзиционный диод подавления напряжения SMDJ серии 3000W 5V - 440V 6

SMDJ48A SMD Транзиционный диод подавления напряжения SMDJ серии 3000W 5V - 440V 7



SMDJ48A SMD Транзиционный диод подавления напряжения SMDJ серии 3000W 5V - 440V 8

SMDJ48A SMD Транзиционный диод подавления напряжения SMDJ серии 3000W 5V - 440V 9

SMDJ48A SMD Транзиционный диод подавления напряжения SMDJ серии 3000W 5V - 440V 10

SMDJ48A SMD Транзиционный диод подавления напряжения SMDJ серии 3000W 5V - 440V 11

SMDJ48A SMD Транзиционный диод подавления напряжения SMDJ серии 3000W 5V - 440V 12

SMDJ48A SMD Транзиционный диод подавления напряжения SMDJ серии 3000W 5V - 440V 13
