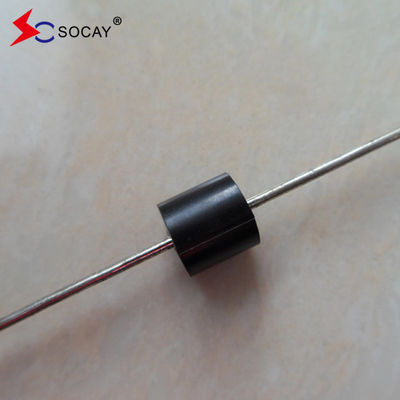

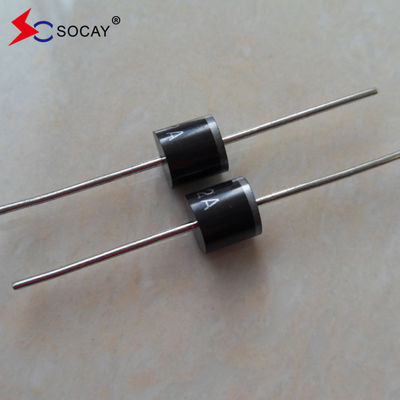

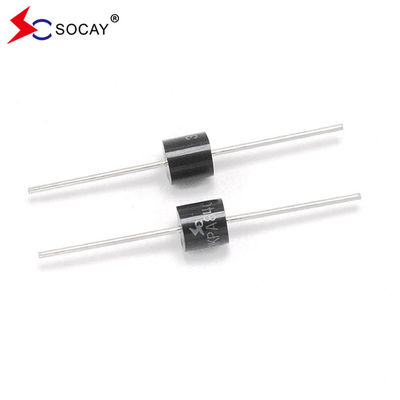

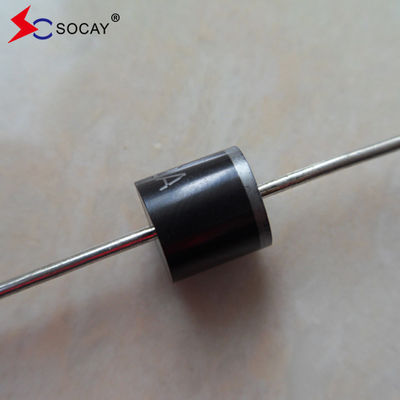

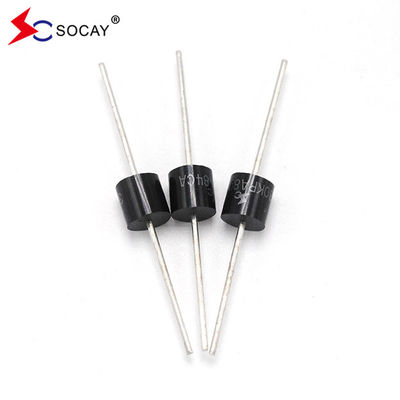

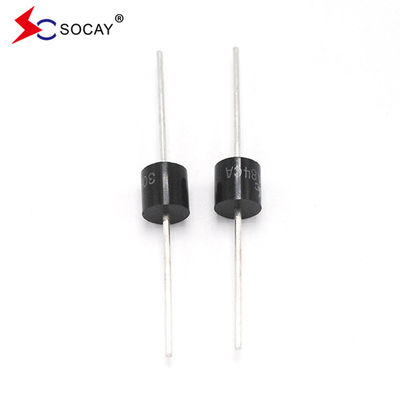

SOCAY 30KW Оксиальный свинцовый преходящий подавляющий напряжение высокомощный 30KPA серия TVS диод 30KPA30A
DATASHEET: DATASHEET: DATASHEET: DATASHEET: DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATAS30 КПА.pdf
Введение:
TVS трубы широко используются для защиты полупроводников и чувствительных устройств, как правило, для защиты диодов.высокая мощность подавления преходящих импульсов и низкое напряжение зажима.
| Номер части |
Обратно.
Стойкость
Напряжение
VRВМ
(V)
|
Распределение
НапряжениеVBR (V)
@IT
|
Испытание
Текущий
Я...T
(mA)
|
Максимальная
Застегивание
Напряжение VВ @IPP
(V)
|
Максимальная
Пик
Пульс
Текущий Я...PP(А)
|
Максимальная
Обратно.
УтечкаЯ...R
@VRWM
(μА.)
|
| Уни |
Би-би |
|
МИН |
|
|
|
|
| 30KPA28A |
30KPA28CA |
28 |
31.28 |
50 |
50.0 |
606.0 |
5000 |
| 30KPA30A |
30KPA30CA |
30 |
33.51 |
50 |
55.2 |
548.9 |
5000 |
| 30KPA33A |
30KPA33CA |
33 |
36.90 |
50 |
58.5 |
517.9 |
5000 |
| 30KPA36A |
30KPA36CA |
36 |
40.20 |
50 |
61.8 |
490.3 |
5000 |
| 30KPA39A |
30KPA39CA |
39 |
43.60 |
20 |
67.2 |
450.9 |
2000 |
| 30KPA42A |
30KPA42CA |
42 |
46.90 |
10 |
72.0 |
420.8 |
1000 |
| 30KPA43A |
30KPA43CA |
43 |
48.00 |
10 |
73.0 |
415.1 |
1000 |
| 30KPA45A |
30KPA45CA |
45 |
50.30 |
5 |
77.4 |
391.5 |
250 |
| 30KPA48A |
30KPA48CA |
48 |
53.60 |
5 |
81.6 |
371.3 |
150 |
| 30KPA51A |
30KPA51CA |
51 |
57.00 |
5 |
86.4 |
350.7 |
50 |
| 30KPA54A |
30KPA54CA |
54 |
60.30 |
5 |
91.4 |
331.5 |
20 |
| 30KPA58A |
30KPA58CA |
58 |
64.80 |
5 |
92.4 |
327.9 |
20 |
| 30KPA60A |
30KPA60CA |
60 |
67.00 |
5 |
102.0 |
297.1 |
15 |
| 30KPA64A |
30KPA64CA |
64 |
71.50 |
5 |
104.0 |
291.3 |
10 |
| 30KPA66A |
30KPA66CA |
66 |
73.70 |
5 |
107.0 |
283.2 |
2 |
| 30KPA70A |
30KPA70CA |
70 |
78.20 |
5 |
109.0 |
278.0 |
2 |
| 30KPA71A |
30KPA71CA |
71 |
79.30 |
5 |
111.5 |
271.7 |
2 |
| 30KPA72A |
30KPA72CA |
72 |
80.40 |
5 |
114.0 |
265.8 |
2 |
| 30KPA75A |
30KPA75CA |
75 |
83.80 |
5 |
119.4 |
253.8 |
2 |
| 30KPA78A |
30KPA78CA |
78 |
87.10 |
5 |
129.0 |
234.9 |
2 |
| 30KPA84A |
30KPA84CA |
84 |
93.80 |
5 |
139.2 |
217.7 |
2 |
| 30KPA90A |
30KPA90CA |
90 |
100.50 |
5 |
146.4 |
207.0 |
2 |
| 30KPA96A |
30KPA96CA |
96 |
107.20 |
5 |
156.0 |
194.2 |
2 |
| 30KPA102A |
30KPA102CA |
102 |
113.90 |
5 |
165.6 |
183.0 |
2 |
| 30KPA108A |
30KPA108CA |
108 |
120.60 |
5 |
175.2 |
172.9 |
2 |
| 30KPA120A |
30KPA120CA |
120 |
134.00 |
5 |
194.4 |
155.9 |
2 |
| 30KPA132A |
30KPA132CA |
132 |
147.40 |
5 |
213.0 |
142.3 |
2 |
| 30KPA144A |
30KPA144CA |
144 |
160.80 |
5 |
223.2 |
135.8 |
2 |
| 30KPA150A |
30KPA150CA |
150 |
167.60 |
5 |
233.4 |
129.8 |
2 |
| 30KPA156A |
30KPA156CA |
156 |
174.30 |
5 |
245.0 |
123.7 |
2 |
| 30KPA160A |
30KPA160CA |
160 |
178.70 |
5 |
252.6 |
120.0 |
2 |
| 30KPA168A |
30KPA168CA |
168 |
187.70 |
5 |
272.4 |
111.2 |
2 |
| 30KPA170A |
30KPA170CA |
170 |
189.90 |
5 |
275.0 |
110.2 |
2 |
| 30KPA180A |
30KPA180CA |
180 |
201.10 |
5 |
290.4 |
104.3 |
2 |
| 30KPA198A |
30KPA198CA |
198 |
221.20 |
5 |
319.8 |
94.7 |
2 |
| 30KPA216A |
30KPA216CA |
216 |
241.30 |
5 |
348.6 |
86.9 |
2 |
| 30KPA240A |
30KPA240CA |
240 |
268.10 |
5 |
387.0 |
78.3 |
2 |
| 30KPA258A |
30KPA258CA |
258 |
188.20 |
5 |
416.4 |
72.8 |
2 |
| 30KPA260A |
30KPA260CA |
260 |
290.40 |
5 |
416.0 |
72.8 |
2 |
| 30KPA270A |
30KPA270CA |
270 |
301.60 |
5 |
436.2 |
69.5 |
2 |
| 30KPA280A |
30KPA280CA |
280 |
312.80 |
5 |
464.0 |
65.3 |
2 |
| 30KPA288A |
30KPA288CA |
288 |
321.70 |
5 |
469.9 |
64.5 |
2 |
Особенности:
Пожалуйста, пожалуйста, свяжитесь с нами получить полный лист данных 30KP диодов
Применение:
Системы передачи,
Приборы, счетчики,
Коммуникационные продукты
Контрольные панели, навигаторы GPS.
| Параметр |
Символ |
Стоимость |
Единица |
| Пиковая импульсная мощность Диссипация с волновой формой 10/1000μs (рисунок 1) (примечание 1), (примечание 2) |
ПPPМ |
30000 |
Ватты |
| Пиковый импульсный ток с формой волны 10/1000μs. (Примечание 1, фиг.3) |
Я...PP |
См. следующую таблицу |
Амперы |
| Рассеивание энергии на бесконечном теплоотводе на TЛ=75°C |
ПM(AV) |
8.0 |
Ватт |
| Пиковый вперед всплеск тока, 8,3 мс одиночная половинная синусная волна (Примечание 3) |
Я...ФСМ |
500 |
Амперы |
| Рабочее соединение и диапазон температуры хранения. |
TJ, TСТГ |
-55 до +150 |
°C |
|
Примечания:
1Не повторяющийся импульс тока, по фиг. 3 и сделанный выше TА.= 25°C на фиг. 2.
2. Монтируется на медных подложках размером 5,0 мм х 5,0 мм (0,03 мм) на каждом конце.
3. 8,3 мс одноразовая полусинусная волна или эквивалентная квадратная волна, рабочий цикл = максимум 4 импульса в минуту.
4. VF< 3,5 В для VBR< 200В и VF< 6,5 В для VBR> 201 В.
|
