Главная страница /Продукция/Диоды TVS/SMCJ TVS ESD подавляющие диоды DO-214AB-2 SMCJ90CA

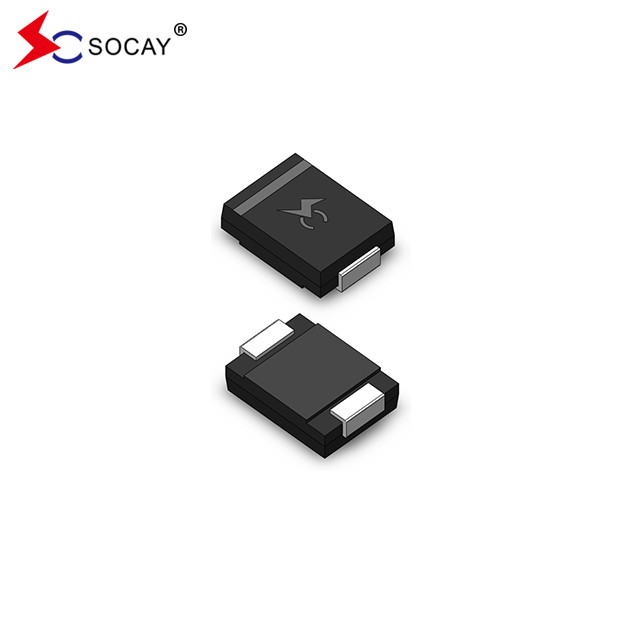

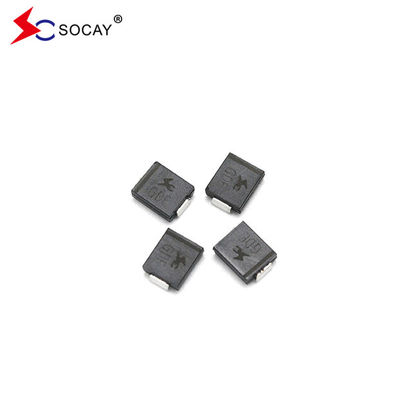

SMCJ TVS ESD подавляющие диоды DO-214AB-2 SMCJ90CA

3000 шт.
MOQ
negotiable
цена
SMCJ TVS ESD подавляющие диоды DO-214AB-2 SMCJ90CA
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
SMCJ90CA Наименование: Диоды TVS
SMCJ90CA Тип упаковки: DO-214AB/SMC
SMCJ90CA Vrwm: 90V
SMCJ90CA Vbr@It (мин.): 100 В
SMCJ90CA Vbr@It (максимум): 111V
SMCJ90CA Это: 1 мА
SMCJ90CA Vc@Ipp: 162 Вт
SMCJ90CA Ipp: 9.26А
SMCJ90CA Ir@Vrwm: 1000 мкА
Диапазон температуры хранения: -55 до +150 °C
Размер упаковки: Поверхностный монтаж
Бренд SMCJ90CA: SOCAY
Выделить:

Диоды подавления ESD TVS

,

Диоды подавления СМКЖ ESD
Основная информация
Место происхождения: Шэньчжэнь, Гуандун, Китай
Фирменное наименование: SOCAY
Сертификация: UL,REACH,RoHS,ISO
Номер модели: SMCJ90CA
Документ: Брошюра продукта PDF
Оплата и доставка Условия
Время доставки: 5-8 рабочих дней
Поставка способности: 1000000pcs
Характер продукции

SMCJ TVS ESD подавляющие диоды DO-214AB-2 SMCJ90CA



DATASHEET: DATASHEET: DATASHEET: DATASHEET: DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASSMDJ_v2107.1.pdf





Диоды подавления ESD TVS Описание:

SMCJ серии SMCJ90CA предназначена специально для защиты чувствительного электронного оборудования от переменного напряжения, вызванного молнией и другими переменными напряжениями.





Устройства подавляющих диодов TVS ESD:

  • SMCJ90CA предназначен для поверхностных приложений с целью оптимизации пространства доски
  • Утечка SMCJ90CA очень низкая.
  • SMCJ90CA - это двунаправленное устройство
  • Стеклянные пассивированные соединения
  • Низкая индуктивность.
  • Он обладает превосходной зажимательной способностью.
  • 1500 Вт Пиковая мощность мощности при 10 × 1000μs волновой форме Скорость повторения (рабочий цикл):00,01%.
  • Время быстрого ответа: обычно менее 1,0 с от 0 вольт до VBR min
  • Типичный IR менее 5μA выше 12В.
  • Высокотемпературная сварка: 260°C/40 секунд на терминалах
  • Типичный коэффициент максимальной температуры ΔVBR = 0,1% × VBR@25°C× ΔT
  • Пластиковая упаковка имеет подзащитные лаборатории воспламеняемость 94V-0
  • Необработанный оловообработанный
  • Не содержащий галогенов и соответствующий RoHS
  • Типичный режим отказа короткий от сверхуказанного напряжения или тока
  • Испытание усов проводится на основе JEDEC JESD201A по его таблицам 4a и 4c.
  • IEC-61000-4-2 ESD 15 кВ ((воздух), 8 кВ (контакт)
  • ЭСД-защита линий передачи данных в соответствии с IEC 61000-4-2 (IEC801-2)
  • EFT-защита линий передачи данных в соответствии с IEC 61000-4-4 (IEC801-4)



Электрические характеристики диодов подавления ESD TVS (TА.=25°Cесли не указано иное):

Номер части Маркировка

Обратно.

Стойкость

Напряжение VRWM (V)

Распределение

Напряжение VBR (V)

@ IT

Испытание

Текущий

ИТ (mA)

Максимальная

Застегивание

Напряжение VC @IPP (V)

Максимальная

Пик

Пульс

Текущая ППП (А)

Максимальная

Обратно.

IR утечки

@VRWM (μA)
Уни Би-би Уни Би-би   МИН Максимум
SMCJ45A SMCJ45CA ВВП BFV 45.0 50.00 55.30 1 72.7 20.63 5
SMCJ48A SMCJ48CA GFX BFX 48.0 53.30 58.90 1 77.4 19.38 5
SMCJ51A SMCJ51CA ГФЗ BFZ 51.0 56.70 62.70 1 82.4 18.20 5
SMCJ54A SMCJ54CA ГГЭ BGE 54.0 60.00 66.30 1 87.1 17.22 5
SMCJ58A SMCJ58CA ГГГ БГГ 58.0 64.40 71.20 1 93.6 16.03 5
SMCJ60A SMCJ60CA GGK BGK 60.0 66.70 73.70 1 96.8 15.50 5
SMCJ64A SMCJ64CA ГГМ БГМ 64.0 71.10 78.60 1 103.0 14.56 5
SMCJ70A SMCJ70CA GGP BGP 70.0 77.80 86.00 1 113.0 13.27 5
SMCJ75A SMCJ75CA ВВП BGR 75.0 83.30 92.10 1 121.0 12.40 5
SMCJ78A SMCJ78CA ГГТ БГТ 78.0 86.70 95.80 1 126.0 11.90 5
SMCJ80A SMCJ80CA GGB BGB 80.0 88.80 97.60 1 129.6 11.57 5
SMCJ85A SMCJ85CA ГГВ BGV 85.0 94.40 104.00 1 137.0 10.95 5
SMCJ90A SMCJ90CA GGX BGX 90.0 100.00 111.00 1 146.0 10.27 5



SMCJ TVS ESD подавляющие диоды DO-214AB-2 SMCJ90CA 0

SMCJ TVS ESD подавляющие диоды DO-214AB-2 SMCJ90CA 1





SMCJ TVS ESD подавляющие диоды DO-214AB-2 SMCJ90CA 2SMCJ TVS ESD подавляющие диоды DO-214AB-2 SMCJ90CA 3


SMCJ TVS ESD подавляющие диоды DO-214AB-2 SMCJ90CA 4

SMCJ TVS ESD подавляющие диоды DO-214AB-2 SMCJ90CA 5

SMCJ TVS ESD подавляющие диоды DO-214AB-2 SMCJ90CA 6



SMCJ TVS ESD подавляющие диоды DO-214AB-2 SMCJ90CA 7

SMCJ TVS ESD подавляющие диоды DO-214AB-2 SMCJ90CA 8

SMCJ TVS ESD подавляющие диоды DO-214AB-2 SMCJ90CA 9

SMCJ TVS ESD подавляющие диоды DO-214AB-2 SMCJ90CA 10

SMCJ TVS ESD подавляющие диоды DO-214AB-2 SMCJ90CA 11

SMCJ TVS ESD подавляющие диоды DO-214AB-2 SMCJ90CA 12
