30KPA84CA TVS Диоды 30000W Периодические подавляющие напряжение защитники от перенапряжения

Обратно.

Стойкость

Напряжение

V_RВМ

(V)

Распределение

НапряжениеV_BR (V)

@I_T

Испытание

Текущий

Я..._T

(mA)

Максимальная

Застегивание

Напряжение V_В @I_PP

(V)

Максимальная

Пик

Пульс

Текущий Я..._PP(А)

Максимальная

Обратно.

УтечкаЯ..._R

@V_RWM

(μА.)

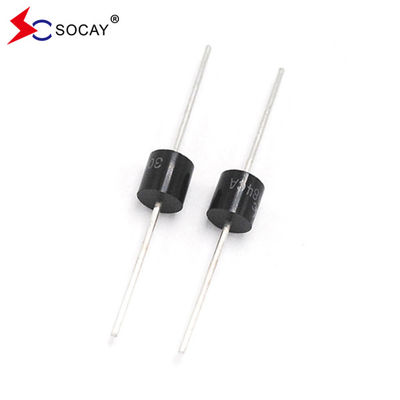

u Стеклянный пассивированный чип-соединение в пакете P600

u Низкая утечка

u Единое и двунаправленное устройство

u Отличная способность к зажиманию

u 30000W Пиковая мощность при 10 × 1000μs волновой форме Скорость повторения (рабочий цикл):00,01%.

u Время быстрого ответа: обычно менее 1,0 с от 0 В до V_BRминуты

u Типичный I_Rменее 2μA выше 73В.

u Высокотемпературная сварка: 260°C/40 секунд на терминалах

u Типичный коэффициент максимальной температуры ΔV_BR= 0,1% × V_BR@25°C× ΔT

u Пластиковая упаковка имеет лабораторную воспламеняемость 94V-0

u Матовое олово без свинца

u Без галогена и в соответствии с RoHS

u Типичный режим отказа не соответствует сверхспецифицированному напряжению или току

u Испытание на усы выполняется на основе JEDEC JESD201A по таблице 4a и 4c

u IEC-61000-4-2 ESD 15 кВ ((воздух), 8 кВ (контакт)

u ESD-защита линий передачи данных в соответствии с IEC 61000-4-2 (IEC801-2)

u EFT-защита линий передачи данных в соответствии с IEC 61000-4-4 (IEC801-4)

Примечания:

1Не повторяющийся импульс тока, по фиг. 3 и сделанный выше T_А.= 25°C на фиг. 2.

2. Монтируется на медных подложках размером 5,0 мм х 5,0 мм (0,03 мм) на каждом конце.

3. 8,3 мс одноразовая полусинусная волна или эквивалентная квадратная волна, рабочий цикл = максимум 4 импульса в минуту.

4. V_F< 3,5 В для V_BR< 200В и V_F< 6,5 В для V_BR> 201 В.

• SOCAY владеет правами на ряд патентов, товарных знаков, авторских прав, коммерческих секретов и другой интеллектуальной собственности.
• SOCAY оставляет за собой право внести изменения в любые продукты без дополнительного уведомления.
• SOCAY не дает никаких гарантий, заявлений или гарантий относительно пригодности своих продуктов для каких-либо конкретных целей и отказывается от любой ответственности.
• Параметры, приведенные в спецификации таблицы данных SOCAY, могут варьироваться от приложения к приложению, а фактическая производительность может варьироваться с течением времени.Все эксплуатационные параметры должны быть проверены техническим экспертом заказчика перед применением..
• Любая и вся ответственность и ответственность исключаются, если любое из пунктов настоящего предупреждения не соблюдается.
