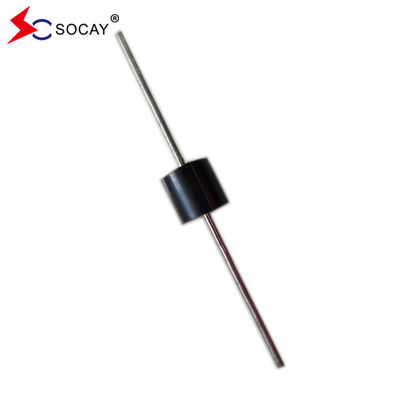

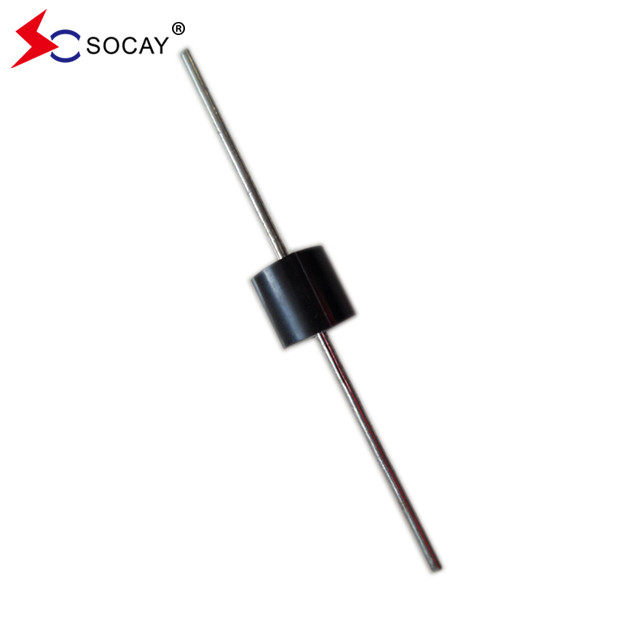

30KP45CA TVS Компонентный диод 30KP Пассивный диод защиты листов данных

250pcs
MOQ
negotiable
цена
30KP45CA TVS Компонентный диод 30KP Пассивный диод защиты листов данных
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
Другие названия: Пассивные диоды
Отпечатки: R6/P600
Врм: 45V
Vbr@It (минут): 50.3В
Это...: 5 мА
Vc@Ipp: 77.4В
Ипп: 371.3А
Ir@Vrwm: 5000 мкА
Диапазон температуры хранения: -55 до +150 °C
Материал: Кремний
Выделить:

Компонент TVS 30KP

,

Компонент 30KP45CA TVS

,

Пассивный диод 30KP
Основная информация
Место происхождения: Шэньчжэнь, Гуандун, Китай
Фирменное наименование: SOCAY
Сертификация: UL,REACH,RoHS,ISO
Номер модели: 30KPA45CA
Документ: Брошюра продукта PDF
Оплата и доставка Условия
Время доставки: 5-8 рабочих дней
Характер продукции

Компонент защиты листов данных диоды 30KP45CA



DATASHEET: DATASHEET: DATASHEET: DATASHEET: DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATAS30 КПА.pdf





Описание:



TVS трубы широко используются для защиты полупроводников и чувствительных устройств, как правило, для защиты диодов.высокая мощность подавления преходящих импульсов и низкое напряжение зажима.





Номер части

Обратно.

Стойкость

Напряжение

VRВМ

(V)

Распределение

НапряжениеVBR (V)

@IT

Испытание

Текущий

Я...T

(mA)

Максимальная

Застегивание

Напряжение VВ @IPP

(V)

Максимальная

Пик

Пульс

Текущий Я...PP(А)

Максимальная

Обратно.

УтечкаЯ...R

@VRWM

(μА.)
Уни Би-би   МИН
30KPA28A 30KPA28CA 28 31.28 50 50.0 606.0 5000
30KPA30A 30KPA30CA 30 33.51 50 55.2 548.9 5000
30KPA33A 30KPA33CA 33 36.90 50 58.5 517.9 5000
30KPA36A 30KPA36CA 36 40.20 50 61.8 490.3 5000
30KPA39A 30KPA39CA 39 43.60 20 67.2 450.9 2000
30KPA42A 30KPA42CA 42 46.90 10 72.0 420.8 1000
30KPA43A 30KPA43CA 43 48.00 10 73.0 415.1 1000
30KPA45A 30KPA45CA 45 50.30 5 77.4 391.5 250
30KPA48A 30KPA48CA 48 53.60 5 81.6 371.3 150
30KPA51A 30KPA51CA 51 57.00 5 86.4 350.7 50
30KPA54A 30KPA54CA 54 60.30 5 91.4 331.5 20
30KPA58A 30KPA58CA 58 64.80 5 92.4 327.9 20
30KPA60A 30KPA60CA 60 67.00 5 102.0 297.1 15
30KPA64A 30KPA64CA 64 71.50 5 104.0 291.3 10
30KPA66A 30KPA66CA 66 73.70 5 107.0 283.2 2
30KPA70A 30KPA70CA 70 78.20 5 109.0 278.0 2
30KPA71A 30KPA71CA 71 79.30 5 111.5 271.7 2
30KPA72A 30KPA72CA 72 80.40 5 114.0 265.8 2
30KPA75A 30KPA75CA 75 83.80 5 119.4 253.8 2
30KPA78A 30KPA78CA 78 87.10 5 129.0 234.9 2
30KPA84A 30KPA84CA 84 93.80 5 139.2 217.7 2
30KPA90A 30KPA90CA 90 100.50 5 146.4 207.0 2
30KPA96A 30KPA96CA 96 107.20 5 156.0 194.2 2
30KPA102A 30KPA102CA 102 113.90 5 165.6 183.0 2
30KPA108A 30KPA108CA 108 120.60 5 175.2 172.9 2
30KPA120A 30KPA120CA 120 134.00 5 194.4 155.9 2
30KPA132A 30KPA132CA 132 147.40 5 213.0 142.3 2
30KPA144A 30KPA144CA 144 160.80 5 223.2 135.8 2
30KPA150A 30KPA150CA 150 167.60 5 233.4 129.8 2
30KPA156A 30KPA156CA 156 174.30 5 245.0 123.7 2
30KPA160A 30KPA160CA 160 178.70 5 252.6 120.0 2
30KPA168A 30KPA168CA 168 187.70 5 272.4 111.2 2
30KPA170A 30KPA170CA 170 189.90 5 275.0 110.2 2
30KPA180A 30KPA180CA 180 201.10 5 290.4 104.3 2
30KPA198A 30KPA198CA 198 221.20 5 319.8 94.7 2
30KPA216A 30KPA216CA 216 241.30 5 348.6 86.9 2
30KPA240A 30KPA240CA 240 268.10 5 387.0 78.3 2
30KPA258A 30KPA258CA 258 188.20 5 416.4 72.8 2
30KPA260A 30KPA260CA 260 290.40 5 416.0 72.8 2
30KPA270A 30KPA270CA 270 301.60 5 436.2 69.5 2
30KPA280A 30KPA280CA 280 312.80 5 464.0 65.3 2
30KPA288A 30KPA288CA 288 321.70 5 469.9 64.5 2











Особенности:

Пожалуйста, пожалуйста, свяжитесь с нами для получения полного листа данных и деталей.



Применение:



Защита малых источников питания, коммутаторы, POS-машины, молниезащитники, здания интеркомов, системы мониторинга, парковочные карты, системы передачи, инструменты, счетчики, коммуникационные продукты,Контрольные панели, GPS-навигаторы.









Параметр Символ Стоимость Единица
Пиковая импульсная мощность Диссипация с волновой формой 10/1000μs (рисунок 1) (примечание 1), (примечание 2) ПPPМ 30000 Ватты
Пиковый импульсный ток с формой волны 10/1000μs. (Примечание 1, фиг.3) Я...PP См. следующую таблицу Амперы
Рассеивание энергии на бесконечном теплоотводе на TЛ=75°C ПM(AV) 8.0 Ватт
Пиковый вперед всплеск тока, 8,3 мс одиночная половинная синусная волна (Примечание 3) Я...ФСМ 500 Амперы
Рабочее соединение и диапазон температуры хранения. TJ, TСТГ -55 до +150 °C

Примечания:

1Не повторяющийся импульс тока, по фиг. 3 и сделанный выше TА.= 25°C на фиг. 2.

2. Монтируется на медных подложках размером 5,0 мм х 5,0 мм (0,03 мм) на каждом конце.

3. 8,3 мс одноразовая полусинусная волна или эквивалентная квадратная волна, рабочий цикл = максимум 4 импульса в минуту.

4. VF< 3,5 В для VBR< 200В и VF< 6,5 В для VBR> 201 В.






30KP45CA TVS Компонентный диод 30KP Пассивный диод защиты листов данных 0



30KP45CA TVS Компонентный диод 30KP Пассивный диод защиты листов данных 1

30KP45CA TVS Компонентный диод 30KP Пассивный диод защиты листов данных 2

30KP45CA TVS Компонентный диод 30KP Пассивный диод защиты листов данных 3

30KP45CA TVS Компонентный диод 30KP Пассивный диод защиты листов данных 4

30KP45CA TVS Компонентный диод 30KP Пассивный диод защиты листов данных 5



30KP45CA TVS Компонентный диод 30KP Пассивный диод защиты листов данных 6

Частые вопросы
Вопрос 1: Можно заказать образец?
О: Да, мы приветствуем заказ образца для проверки качества.

Вопрос 2: Как насчет сроков?
Ответ:Обзор требует 1 дня, время массового производства требует 1-2 недель для количества заказов более чем

У вас есть MOQ?
A: MOQ зависит от типа продукта, 1pc для проверки образца доступен

Вопрос 4: Как вы отправляете товары и сколько времени требуется для прибытия?
О: Обычно мы отправляем по DHL, UPS, FedEx или TNT. Обычно для прибытия требуется 3-5 дней. Авиаперевозки и морская перевозка также необязательны.
