Socay Factory MOV Varistor 7d 10d 14d 20d 301k 331k 361k 511 621 751 911 102K
DATASHEET: DATASHEET: DATASHEET: DATASHEET: DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATAS07D Серия_v2306.1.pdf
| Номер типа |
Максимально допустимое напряжение |
Варистор Напряжение |
Максимальная
Застегивание
Напряжение
|
Выдерживает
Всплеск
Текущий
|
Максимальная
Энергетика
(10/1000μs)
|
Рейтинговый
Сила
|
Typical Capacitance (референтная емкость) |
| Стандартный |
Высокая волна |
VКондиционер(V) |
VDC(V) |
V1mA
(V)
|
Я...П(А) |
VВ(V) |
I ((A)
Стандартный
|
I ((A)
Высокая волна
|
(J)
Стандартный
|
(J)
Высокая волна
|
(W) |
@ 1KHZ (пф) |
| 1 раз |
2 раза |
1 раз |
2 раза |
| 07D180K |
07D180KJ |
11 |
14 |
18 ((15~21.6) |
2.5 |
36 |
250 |
125 |
500 |
250 |
0.9 |
2.0 |
0.02 |
2800 |
| 07D220K |
07D220KJ |
14 |
18 |
22 ((19.5~26) |
2.5 |
43 |
250 |
125 |
500 |
250 |
1.1 |
2.4 |
0.02 |
2300 |
| 07D270K |
07D270KJ |
17 |
22 |
27 ((24 ~ 30) |
2.5 |
53 |
250 |
125 |
500 |
250 |
1.4 |
3.0 |
0.02 |
1800 |
| 07D330K |
07D330KJ |
20 |
26 |
33 ((29.5~36.5) |
2.5 |
66 |
250 |
125 |
500 |
250 |
1.7 |
3.5 |
0.02 |
1500 |
| 07D390K |
07D390KJ |
25 |
31 |
39 ((35~43) |
2.5 |
77 |
250 |
125 |
500 |
250 |
2.1 |
4.0 |
0.02 |
1300 |
| 07D470K |
07D470KJ |
30 |
38 |
47 ((42 ~ 54) |
2.5 |
93 |
250 |
125 |
500 |
250 |
2.5 |
5.0 |
0.02 |
1100 |
| 07D560K |
07D560KJ |
35 |
45 |
56 ((50 ~ 62) |
2.5 |
110 |
250 |
125 |
500 |
250 |
3.1 |
6.0 |
0.02 |
900 |
| 07D680K |
07D680KJ |
40 |
56 |
68 ((61~75) |
2.5 |
135 |
250 |
125 |
500 |
250 |
3.6 |
7.0 |
0.02 |
740 |
| 07D820K |
07D820KJ |
50 |
65 |
82 ((74~90) |
10 |
135 |
1200 |
600 |
1750 |
1250 |
5.5 |
10.0 |
0.25 |
600 |
| 07D101K |
07D101KJ |
60 |
85 |
100 ((90~110) |
10 |
165 |
1200 |
600 |
1750 |
1250 |
6.5 |
12.0 |
0.25 |
500 |
| 07D121K |
07D121KJ |
75 |
100 |
120 ((108~132) |
10 |
200 |
1200 |
600 |
1750 |
1250 |
7.8 |
13.0 |
0.25 |
420 |
| 07D151K |
07D151KJ |
95 |
125 |
150 ((135 ~ 165) |
10 |
250 |
1200 |
600 |
1750 |
1250 |
9.7 |
13.0 |
0.25 |
330 |
| 07D181K |
07D181KJ |
115 |
150 |
180 ((162~198) |
10 |
300 |
1200 |
600 |
1750 |
1250 |
11.7 |
16.0 |
0.25 |
280 |
| 07D201K |
07D201KJ |
130 |
170 |
200 ((180~220) |
10 |
340 |
1200 |
600 |
1750 |
1250 |
13.0 |
17.0 |
0.25 |
250 |
| 07D221K |
07D221KJ |
140 |
180 |
220 ((198~242) |
10 |
360 |
1200 |
600 |
1750 |
1250 |
14.0 |
19.0 |
0.25 |
230 |
| 07D241K |
07D241KJ |
150 |
200 |
240 ((216~264) |
10 |
395 |
1200 |
600 |
1750 |
1250 |
15.0 |
21.0 |
0.25 |
210 |
| 07D271K |
07D271KJ |
175 |
225 |
270 ((243~297) |
10 |
455 |
1200 |
600 |
1750 |
1250 |
18.0 |
24.0 |
0.25 |
185 |
| 07D301K |
07D301KJ |
190 |
250 |
300 ((270~330) |
10 |
500 |
1200 |
600 |
1750 |
1250 |
20.0 |
26.0 |
0.25 |
165 |
| 07D331K |
07D331KJ |
210 |
275 |
330 ((297~363) |
10 |
550 |
1200 |
600 |
1750 |
1250 |
23.0 |
28.0 |
0.25 |
150 |
| 07D361K |
07D361KJ |
230 |
300 |
360 ((324~396) |
10 |
595 |
1200 |
600 |
1750 |
1250 |
25.0 |
32.0 |
0.25 |
140 |
| 07D391K |
07D391KJ |
250 |
320 |
390 ((351 ~ 429) |
10 |
650 |
1200 |
600 |
1750 |
1250 |
25.0 |
35.0 |
0.25 |
130 |
| 07D431K |
07D431KJ |
275 |
350 |
430 ((387~473 |
10 |
710 |
1200 |
600 |
1750 |
1250 |
28.0 |
40.0 |
0.25 |
115 |
| 07D471K |
07D471KJ |
300 |
385 |
470 ((423 ~ 517) |
10 |
775 |
1200 |
600 |
1750 |
1250 |
30.0 |
42.0 |
0.25 |
105 |
| 07D511K |
07D511KJ |
320 |
415 |
510 ((459~561) |
10 |
845 |
1200 |
600 |
1750 |
1250 |
30.0 |
45.0 |
0.25 |
100 |
| 07D561K |
07D561KJ |
350 |
460 |
560 ((504~616) |
10 |
925 |
1200 |
600 |
1750 |
1250 |
30.0 |
49.0 |
0.25 |
90 |
| 07D621K |
07D621KJ |
385 |
505 |
620 ((558~682) |
10 |
1025 |
1200 |
600 |
1750 |
1250 |
33.0 |
55.0 |
0.25 |
80 |
| 07D681K |
07D681KJ |
420 |
560 |
680 ((612~748) |
10 |
1120 |
1200 |
600 |
1750 |
1250 |
33.0 |
60.0 |
0.25 |
75 |
| 07D751K |
07D751KJ |
460 |
615 |
750 ((675~825) |
10 |
1240 |
1200 |
600 |
1750 |
1250 |
67.2 |
65.0 |
0.25 |
70 |
| 07D781K |
07D781KJ |
485 |
640 |
780 ((702~858) |
10 |
1290 |
1200 |
600 |
1750 |
1250 |
67.2 |
65.0 |
0.25 |
70 |
| 07D821K |
07D821KJ |
510 |
670 |
820 ((738 ~ 902) |
10 |
1355 |
1200 |
600 |
1750 |
1250 |
67.2 |
70.0 |
0.25 |
60 |
Примечание:Напряжение> 33V, K ± 10%
О MOV Варисторе
В настоящее время используется большинство варисторов оксида цинка.Его основные сырьевые материалы состоят из двувалентных элементов и шестивалентных элементов OСледовательно, с точки зрения сырья, варистор оксида цинка представляет собой полупроводниковый соединение.
Отношение между эффектом молниезащиты многослойного варистора MOV и рабочим напряжением
Функция варистора в цепи заключается в защите реле и сопротивлении электрическому удару.
Функция защиты реле варистора в цепи обычно может быть объединена с предохранителем тока для защиты от электрического удара или других реле.какова связь между эффектом защиты от молнии варистора и напряжением?
Напряжение и интенсивность тока варистора не следуют закону Евклида, но проявляют нелинейную зависимость.Сопротивление варистора почти бесконечное., и почти нет потока, проходящего через него.
Когда напряжение, применяемое с обеих сторон, немного превышает номинальное значение напряжения, варистор быстро разрушается и проводит,и переход от состояния высокого сопротивления к состоянию низкого сопротивленияКогда напряжение, применяемое с обеих сторон, ниже номинального значения напряжения, варистор возвращается в состояние высокого сопротивления.Если напряжение, применяемое с обеих сторон, превышает указанное значение напряжения, варистор полностью сломается и будет уничтожен, и больше не сможет восстановиться самостоятельно.
Следовательно, связь между напряжением варистора и эффектом защиты от молнии не такова, что чем выше напряжение, тем лучше эффект защиты от молнии.Чем больше напряжение варистораКачество - это жизненная линия предприятия и одно из волшебных оружий, которое устанавливает его конкурентоспособность.Конденсатор является одним из основных компонентов в нашем тесно связанном электронном оборудовании.
Описание:

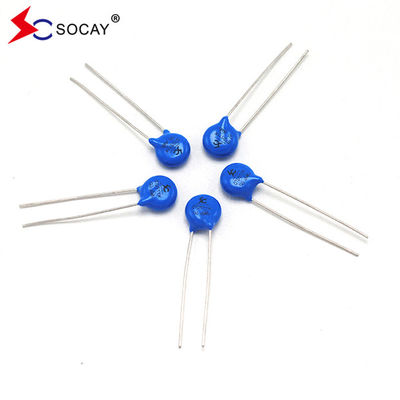

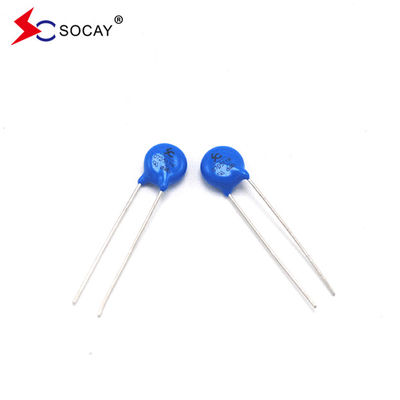

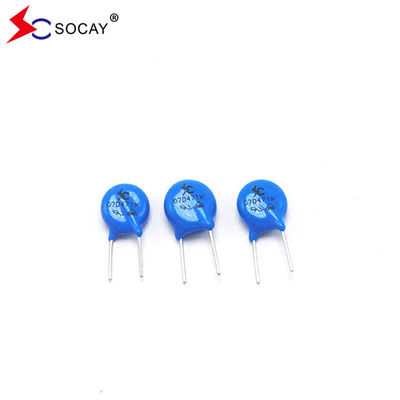

Варисторы серии 07D с радиальным свинцом обеспечивают идеальное решение для защиты цепи для применения низкого напряжения постоянного тока, предлагая более высокие значения перенапряжения, чем когда-либо ранее доступные в таких небольших дисках.
Максимальный номинальный ток пикового перенапряжения может достигать до 1,75KA (импульс 8 / 20 мкс) для защиты от высоких пиковых перенапряжений, включая косвенные помехи удара молнии,система переключения транзиторов и аномальных быстрых транзиторов от источника питания.
| Материал |
Никакого радиоактивного вещества |
| Работающий Температура |
-40°C ~ +85°C |
| Температура хранения |
-55°C ~ +125°C |
| Тело |
Никельное покрытие |
| Ведущий |
Покрытые оловом |
| Устройства без свинца |
Никельное покрытие |
Если вам нужен полный информационный лист или дополнительная информация, пожалуйста, свяжитесь с нами.
