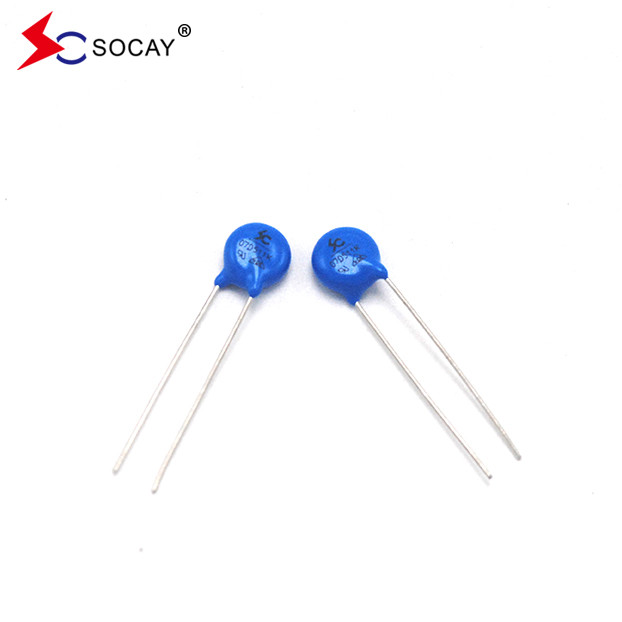

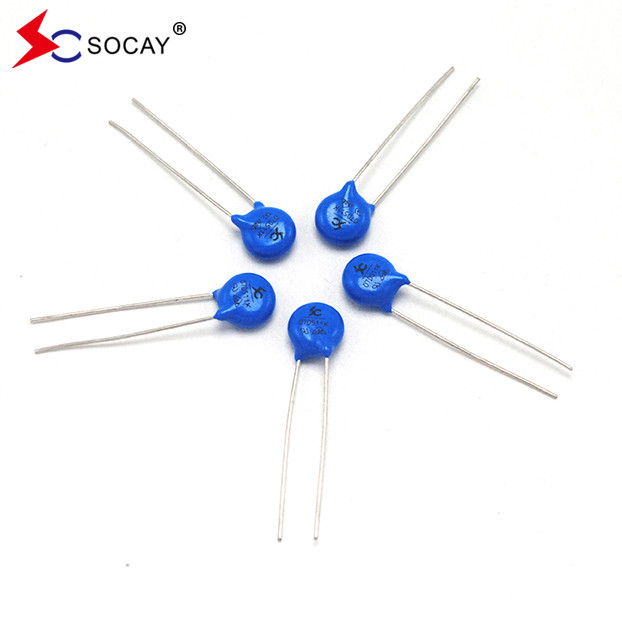

Синий ZOV Металлический Мов Варистор Устройство защиты от перенапряжения 7D680K Радиальное свинцовое
DATASHEET: DATASHEET: DATASHEET: DATASHEET: DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATAS07D Серия_v2306.1.pdf
| Номер типа |
Максимально допустимое напряжение |
Варистор Напряжение |
Максимальная
Застегивание
Напряжение
|
Выдерживает
Всплеск
Текущий
|
Максимальная
Энергетика
(10/1000μs)
|
Рейтинговый
Сила
|
Typical Capacitance (референтная емкость) |
| Стандартный |
Высокая волна |
VКондиционер(V) |
VDC(V) |
V1mA
(V)
|
Я...П(А) |
VВ(V) |
I ((A)
Стандартный
|
I ((A)
Высокая волна
|
(J)
Стандартный
|
(J)
Высокая волна
|
(W) |
@ 1KHZ (пф) |
| 1 раз |
2 раза |
1 раз |
2 раза |
| 07D180K |
07D180KJ |
11 |
14 |
18 ((15~21.6) |
2.5 |
36 |
250 |
125 |
500 |
250 |
0.9 |
2.0 |
0.02 |
2800 |
| 07D220K |
07D220KJ |
14 |
18 |
22 ((19.5~26) |
2.5 |
43 |
250 |
125 |
500 |
250 |
1.1 |
2.4 |
0.02 |
2300 |
| 07D270K |
07D270KJ |
17 |
22 |
27 ((24 ~ 30) |
2.5 |
53 |
250 |
125 |
500 |
250 |
1.4 |
3.0 |
0.02 |
1800 |
| 07D330K |
07D330KJ |
20 |
26 |
33 ((29.5~36.5) |
2.5 |
66 |
250 |
125 |
500 |
250 |
1.7 |
3.5 |
0.02 |
1500 |
| 07D390K |
07D390KJ |
25 |
31 |
39 ((35~43) |
2.5 |
77 |
250 |
125 |
500 |
250 |
2.1 |
4.0 |
0.02 |
1300 |
| 07D470K |
07D470KJ |
30 |
38 |
47 ((42 ~ 54) |
2.5 |
93 |
250 |
125 |
500 |
250 |
2.5 |
5.0 |
0.02 |
1100 |
| 07D560K |
07D560KJ |
35 |
45 |
56 ((50 ~ 62) |
2.5 |
110 |
250 |
125 |
500 |
250 |
3.1 |
6.0 |
0.02 |
900 |
| 07D680K |
07D680KJ |
40 |
56 |
68 ((61~75) |
2.5 |
135 |
250 |
125 |
500 |
250 |
3.6 |
7.0 |
0.02 |
740 |
| 07D820K |
07D820KJ |
50 |
65 |
82 ((74~90) |
10 |
135 |
1200 |
600 |
1750 |
1250 |
5.5 |
10.0 |
0.25 |
600 |
| 07D101K |
07D101KJ |
60 |
85 |
100 ((90~110) |
10 |
165 |
1200 |
600 |
1750 |
1250 |
6.5 |
12.0 |
0.25 |
500 |
| 07D121K |
07D121KJ |
75 |
100 |
120 ((108~132) |
10 |
200 |
1200 |
600 |
1750 |
1250 |
7.8 |
13.0 |
0.25 |
420 |
| 07D151K |
07D151KJ |
95 |
125 |
150 ((135 ~ 165) |
10 |
250 |
1200 |
600 |
1750 |
1250 |
9.7 |
13.0 |
0.25 |
330 |
| 07D181K |
07D181KJ |
115 |
150 |
180 ((162~198) |
10 |
300 |
1200 |
600 |
1750 |
1250 |
11.7 |
16.0 |
0.25 |
280 |
| 07D201K |
07D201KJ |
130 |
170 |
200 ((180~220) |
10 |
340 |
1200 |
600 |
1750 |
1250 |
13.0 |
17.0 |
0.25 |
250 |
| 07D221K |
07D221KJ |
140 |
180 |
220 ((198~242) |
10 |
360 |
1200 |
600 |
1750 |
1250 |
14.0 |
19.0 |
0.25 |
230 |
| 07D241K |
07D241KJ |
150 |
200 |
240 ((216~264) |
10 |
395 |
1200 |
600 |
1750 |
1250 |
15.0 |
21.0 |
0.25 |
210 |
| 07D271K |
07D271KJ |
175 |
225 |
270 ((243~297) |
10 |
455 |
1200 |
600 |
1750 |
1250 |
18.0 |
24.0 |
0.25 |
185 |
| 07D301K |
07D301KJ |
190 |
250 |
300 ((270~330) |
10 |
500 |
1200 |
600 |
1750 |
1250 |
20.0 |
26.0 |
0.25 |
165 |
| 07D331K |
07D331KJ |
210 |
275 |
330 ((297~363) |
10 |
550 |
1200 |
600 |
1750 |
1250 |
23.0 |
28.0 |
0.25 |
150 |
| 07D361K |
07D361KJ |
230 |
300 |
360 ((324~396) |
10 |
595 |
1200 |
600 |
1750 |
1250 |
25.0 |
32.0 |
0.25 |
140 |
| 07D391K |
07D391KJ |
250 |
320 |
390 ((351 ~ 429) |
10 |
650 |
1200 |
600 |
1750 |
1250 |
25.0 |
35.0 |
0.25 |
130 |
| 07D431K |
07D431KJ |
275 |
350 |
430 ((387~473 |
10 |
710 |
1200 |
600 |
1750 |
1250 |
28.0 |
40.0 |
0.25 |
115 |
| 07D471K |
07D471KJ |
300 |
385 |
470 ((423 ~ 517) |
10 |
775 |
1200 |
600 |
1750 |
1250 |
30.0 |
42.0 |
0.25 |
105 |
| 07D511K |
07D511KJ |
320 |
415 |
510 ((459~561) |
10 |
845 |
1200 |
600 |
1750 |
1250 |
30.0 |
45.0 |
0.25 |
100 |
| 07D561K |
07D561KJ |
350 |
460 |
560 ((504~616) |
10 |
925 |
1200 |
600 |
1750 |
1250 |
30.0 |
49.0 |
0.25 |
90 |
| 07D621K |
07D621KJ |
385 |
505 |
620 ((558~682) |
10 |
1025 |
1200 |
600 |
1750 |
1250 |
33.0 |
55.0 |
0.25 |
80 |
| 07D681K |
07D681KJ |
420 |
560 |
680 ((612~748) |
10 |
1120 |
1200 |
600 |
1750 |
1250 |
33.0 |
60.0 |
0.25 |
75 |
| 07D751K |
07D751KJ |
460 |
615 |
750 ((675~825) |
10 |
1240 |
1200 |
600 |
1750 |
1250 |
67.2 |
65.0 |
0.25 |
70 |
| 07D781K |
07D781KJ |
485 |
640 |
780 ((702~858) |
10 |
1290 |
1200 |
600 |
1750 |
1250 |
67.2 |
65.0 |
0.25 |
70 |
| 07D821K |
07D821KJ |
510 |
670 |
820 ((738 ~ 902) |
10 |
1355 |
1200 |
600 |
1750 |
1250 |
67.2 |
70.0 |
0.25 |
60 |
Примечание:Напряжение> 33V, K ± 10%
Описание:
Варисторы серии 07D с радиальным свинцом обеспечивают идеальное решение для защиты цепи для применения низкого напряжения постоянного тока, предлагая более высокие значения перенапряжения, чем когда-либо ранее доступные в таких небольших дисках.
Максимальный номинальный ток пикового перенапряжения может достигать до 1,75KA (импульс 8 / 20 мкс) для защиты от высоких пиковых перенапряжений, включая косвенные помехи удара молнии,система переключения транзиторов и аномальных быстрых транзиторов от источника питания.
Серия 07D680K 07D680KJ изделий MOV представляет собой низковольтные, высоковольтные, радиальные водяные варисторы, которые обеспечивают идеальное решение схемы для приложений с низким напряжением постоянного тока,предоставляя более высокие рейтинги, чем когда-либо прежде в этих небольших пластинок. напряжение и максимальный пиковый ток для защиты от высоких пиковых перенапряжений, включая косвенные помехи молнии, системы переключения транзиторов от источника питания,и аномально быстрые транзиторы
Характеристики продукта
Способность обрабатывать высокий перенапряжение
Высокая энергопоглощаемость
Широкое рабочее напряжение от 10 до 510 Врм
Быстрый ответ меньше 25 нс, мгновенное зажимание переходного напряжения
Низкое напряжение зажима, обеспечивающее лучшую защиту от перенапряжения
Низкие значения емкости, обеспечивающие защиту цифровых коммутационных схем
Высокое сопротивление изоляции, предотвращение электрической дуги на соседнем устройстве или схемах
Заявления
Защита от перенапряжений потребительского оборудования
Защита от перенапряжений прибора связи, измерения и управления
Протексон в электронных бытовых приборах, газовых и нефтяных приборах
Реле и электромагнитный клапан
Транзистор,диод,IC,тиристор или триакальный полупроводниковый протокон
| Материал |
Никакого радиоактивного вещества |
| Работающий Температура |
-40°C ~ +85°C |
| Температура хранения |
-55°C ~ +125°C |
| Тело |
Никельное покрытие |
| Ведущий |
Покрытые оловом |
| Устройства без свинца |
Никельное покрытие |
