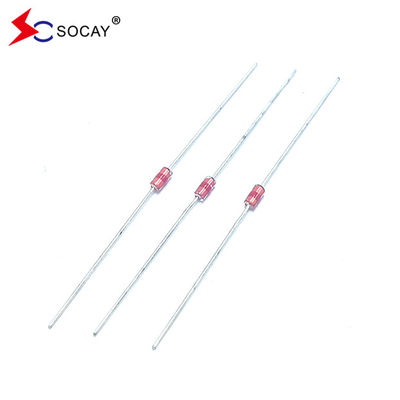

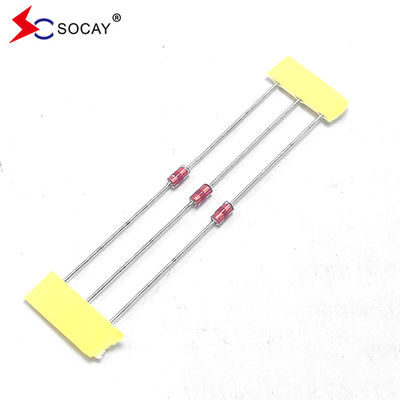

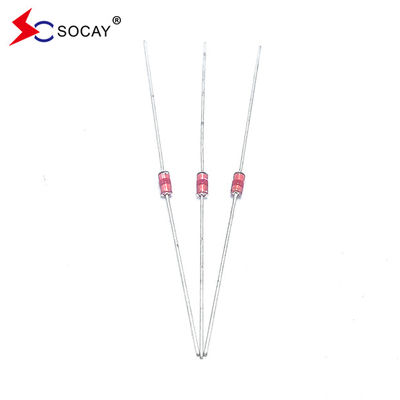

Оксиальные защитные устройства от искры свинца (SPG) SCA-141N Vs 140 ((98~182) V 1.0pF @ 8 / 20μS 500A
DATASHEET: DATASHEET: DATASHEET: DATASHEET: DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASSCA_v2204.1.pdf
Описание
СПГ как газоразрядная труба, его использование стеклянной упаковки, его основными характеристиками являются: небольшой объем, небольшой емкость электрода, высокое сопротивление изоляции, разрыв напряжения необязательный диапазон,медленная скорость реакции (высокое остаточное напряжение).
| ЧастьЧисло |
Дисплей с искрой
Напряжение
Vs(V)
|
Минимальная
Изоляция
Сопротивление
IR ((OHM) /DC
|
Максимальная
Пропускная способность
1KHZ-6Vmax
C (pF)
|
ВсплескВрента
Мощность
8/20 μS
|
Жизнь в волне Испытание |
| SCA-141N |
140 ((98~182) |
100 М / 50 В |
1.0 |
500 А |
10 КВ / 100 А, > 200 Т |
| SCA-201M |
200 ((160 ~ 240) |
100 М / 100 В |
1.0 |
500 А |
10 КВ / 100 А, > 200 Т |
| SCA-301M |
300 ((240~360) |
100 М / 100 В |
1.0 |
500 А |
10 КВ / 100 А, > 200 Т |
| SCA-401M |
400 ((320~480) |
100 М / 250 В |
1.0 |
500 А |
10 КВ / 100 А, > 200 Т |
| SCA-501M |
500 ((400~600) |
100 М / 250 В |
1.0 |
500 А |
10 КВ / 100 А, > 200 Т |
| SCA-601M |
600 ((480~720) |
100 М / 250 В |
1.0 |
500 А |
10 КВ / 100 А, > 200 Т |
| SCA-102M |
1000 ((800~1200) |
100 М / 500 В |
1.0 |
500 А |
10 КВ / 100 А, > 200 Т |
Особенности:
|
u Приблизительно нулевой ток утечки перед напряжением зажима
u Меньше распада при включенном/выключенном состоянии.
u Высокая способность выдерживать повторные удары молнии.
u Низкая емкость электрода (≤1,0pF) и высокая изоляция (≥100MΩ).
Вы соответствуете требованиям RoHS.
u Двусторонняя симметрия.
u Нечувствителен к температуре, влажности и световому свету.
u Рабочая температура: -45°C ~ +85°C
u Температура хранения: -45°C ~ +85°C
u Соответствует уровню MSL 1, по J-STD-020
|
Рабочий принцип
Параллельно на схеме, когда устройство не работает, значение сопротивления высокое (GΩ), низкая эквивалентная емкость может рассматриваться как открытая схема, практически без воздействия на схему.Если есть аномальный пульс, внутреннее сопротивление падает мгновенно после достижения значения рабочего напряжения, и ток освобождается мгновенно.возвращается в состояние высокого сопротивления, и схема работает нормально.
Применение:
Все виды энергетических продуктов,
изоляторы, инверторы, медицинское оборудование,
485 преобразователь, средства связи,
продуктов безопасности.
| ЧастьЧисло |
Код цвета1 |
Код цвета2 |
Код цвета3 |
| SCA-141N |
Желтый |
Черный |
- |
| SCA-201M |
Красный |
- |
- |
| SCA-301M |
Оранжевый |
- |
- |
| SCA-401M |
Желтый |
- |
- |
| SCA-501M |
Зеленый |
- |
- |
| SCA-601M |
Синий |
- |
- |
| SCA-102M |
Черный |
- |
- |
Ручная пайка
Температура сварного железа: 350±5°C
Время нагрева: максимум 3 секунды.
