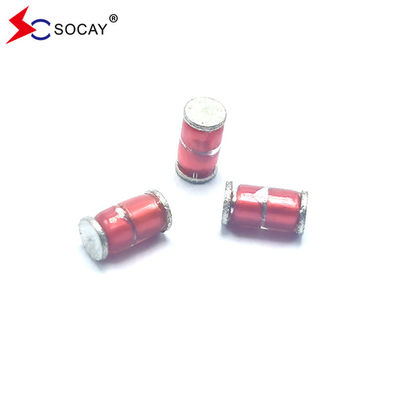

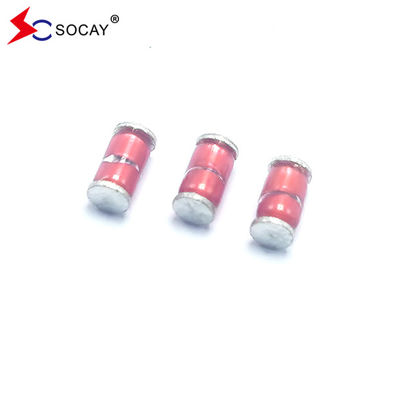

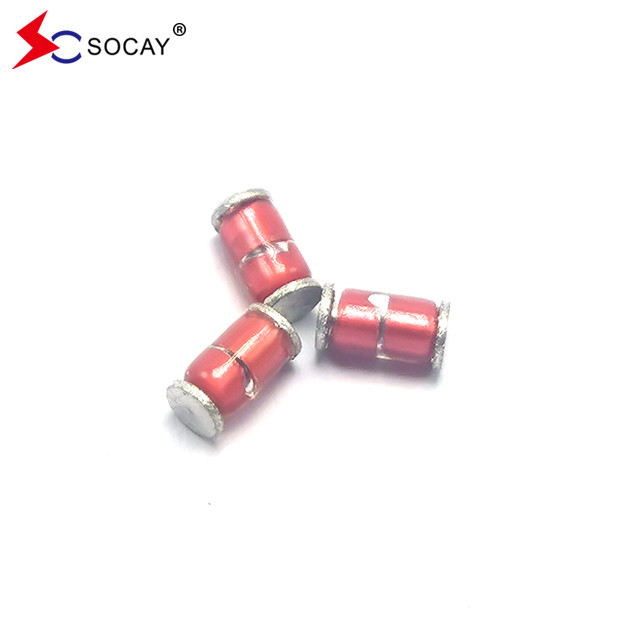

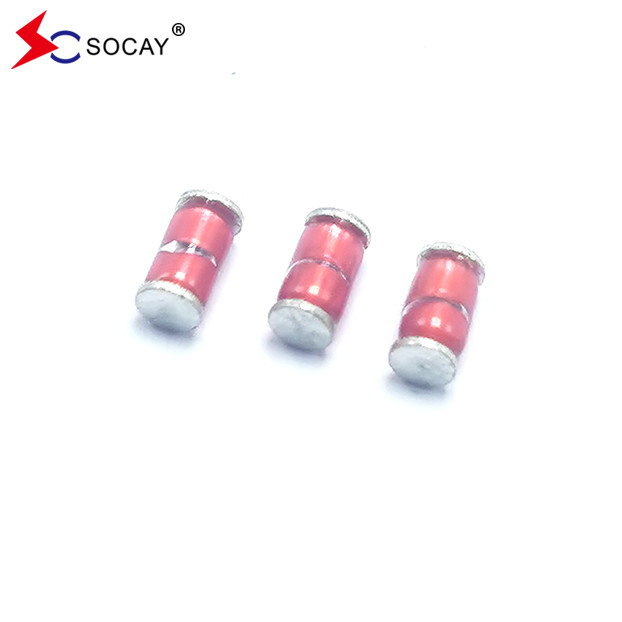

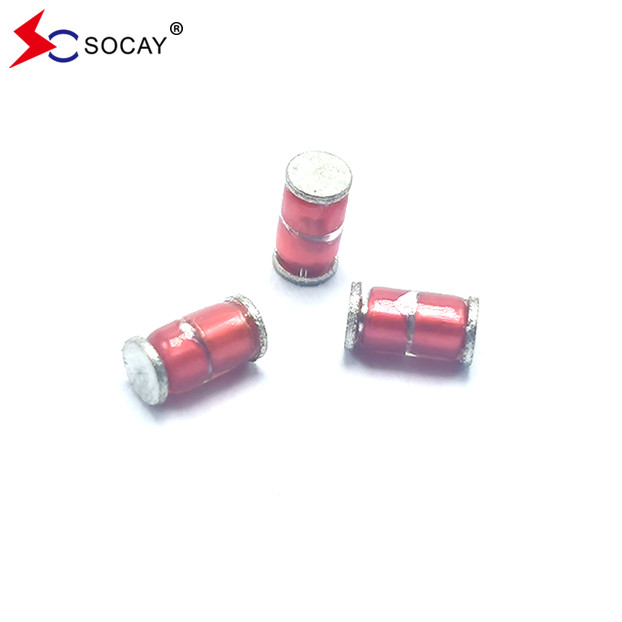

SMD защитники от искры SPG 1000A 100M/50V SOCAY SCB-141N-SMD

обсуждаемый
MOQ
negotiable
цена
SMD защитники от искры SPG 1000A 100M/50V SOCAY SCB-141N-SMD
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
Положение: Защитники от искры
Размер упаковки: СМД
ПРОТИВ: 140 ((119~221) V
IR/DC: 100M/50В
c: 1.0pF
8/20μS: 1000A
Тест на жизнеспособность: 10 КВ / 150 А, > 200 Т
Выделить:

Защитники от искры SPG

,

SMD защитные устройства от искры
Основная информация
Место происхождения: Шэньчжэнь, Гуандун, Китай
Фирменное наименование: SOCAY
Сертификация: REACH,RoHS,ISO
Номер модели: SCB-141N-SMD
Документ: Брошюра продукта PDF
Оплата и доставка Условия
Время доставки: 5-8 рабочих дней
Характер продукции

SOCAY SCB-141N-SMD SMD Spark Gap Protectors (SPG) 1000A @8/20μS IR/DC 100M/50V



DATASHEET: DATASHEET: DATASHEET: DATASHEET: DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASSCB-SMD_v2204.1.pdf



ЧастьЧисло

Дисплей с искрой

Напряжение

Vs(V)

Минимальная

Изоляция

Сопротивление

IR ((OHM) /DC

Максимальная

Пропускная способность

1KHZ-6Vmax

C (pF)

ВсплескВрента

Мощность

8/20 μS

 Жизнь в волне Испытание
SCB-141N-SMD 140 ((98~182) 100 М / 50 В 1.0 1000 А 10 КВ / 150 А, > 200 Т
SCB-181N-SMD 180 ((126 ~ 234) 100 М / 50 В 1.0 1000 А 10 КВ / 150 А, > 200 Т
SCB-201M-SMD 200 ((160 ~ 240) 100 М / 100 В 1.0 1000 А 10 КВ / 150 А, > 200 Т
SCB-301M-SMD 300 ((240~360) 100 М / 100 В 1.0 1000 А 10 КВ / 150 А, > 200 Т
SCB-401M-SMD 400 ((320~480) 100 М / 250 В 1.0 1000 А 10 КВ / 150 А, > 200 Т
SCB-501M-SMD 500 ((400~600) 100 М / 250 В 1.0 1000 А 10 КВ / 150 А, > 200 Т



SMD защитники от искры SPG 1000A 100M/50V SOCAY SCB-141N-SMD 0

I.Метод отбора/Название модели


1Чтобы знать рабочее напряжение клиента, продукт, порт применения, уровень защиты.
2"Минимальное напряжение отключения постоянного тока > 1,2 раза нормальное рабочее напряжение постоянного тока.
3"Выберите упаковку, размер и скорость потока устройства в соответствии с портом применения и уровнем защиты.







Применение:



Все виды энергетических продуктов, изоляторы, инверторы, медицинское оборудование, 485 конвертер, коммуникационные продукты, продукты безопасности.





Положения Метод испытания Стандартный
Напряжение на зажигании постоянного тока Измеряется начальное напряжение разряда (Vs) путем постепенного увеличения применяемого напряжения постоянного тока. Испытательный ток составляет 0,5mA максимум. И напряжение постоянного тока повышается в пределах 100V/s ((Vs<1000V) или 500V/s ((Vs≥1000V).

Коэффициент изменения, в пределах ± 30%

изоляционное сопротивление и емкость,

соответствует номинальной спецификации.
Сопротивление изоляции Измеряйте сопротивление изоляции через терминал при регулярном напряжении, но испытательное напряжение не превышает напряжение зажигания ПД.
Пропускная способность Измерение электростатической емкости путем применения напряжения менее 6 В (при 1 КГц) между терминалами.
Статическая жизнь 10 кВ с конденсатором 1500 пф разряжается через 2 кОм резистор. 200 раз с интервалом в 10 секунд.

△Vs/Vs≤30%

Характеристики других элементов должны соответствовать указанному значению

Перегонный ток

Мощность

 1.2/50μs & 8/20μs, 1000A, электрически подключенные к резистору (1~2 Ω), ±5 раз, каждый интервал времени 60 секунд. После этого визуально проверяется внешний вид. Ни трещин, ни сбоев.
Сопротивление холоду Измерение после -40°C/1000 HRS и нормальной температуры/2 HRS. Характеристики соответствуют номинальной спецификации
Термостойкость Измерение после 125°C /1000 HRS и нормальной температуры/2 HRS.
Устойчивость к влаге Измерение после влажности 90~95°C ((45°C)) /1000 HRS и нормальной температуры/2 HRS.
Цикл температуры 10 повторений цикла -40°C /30 мин →нормально, температура/2 мин →125°C/30 мин, измерение после нормальной температуры/2 HRS.
Способность к сварке Нанести поток и погрузить в расплавленную сварку при температуре 230±5°C в течение 3 секунд до точки на расстоянии 1,5 мм от тела. Свинцовый провод равномерно покрыт сваркой
Тепло сварки Измерение после погружения свинцового провода до точки 1,5 мм от корпуса в сварку при температуре 260±5 °C в течение 10 секунд Соответствует номинальной спецификации
Сила тяги Нанести нагрузку 0,5 кг в течение 10 секунд Свинцовый не должен вытягиваться, чтобы лопнуть.
Сила изгиба Сгибайте свинцовый провод в точке 2 мм от корпуса при 0,25 нагрузке и возвращайтесь в исходную точку.



SMD защитники от искры SPG 1000A 100M/50V SOCAY SCB-141N-SMD 1


Основная продукция SOCAY включает в себя полный спектр керамических газоразрядных труб (GDT), транзиторных диодов подавления (TVS), ESD-диодов, тиристорных подавляющих давление (TSS),Защитники от искры (SPG), варисторы (MOV), варисторы с чипом (MLV), PTC-перезагружаемые предохранители, термисторы с отрицательным коэффициентом температуры (NTC-термисторы), чип-билли, диоды Шоттки, диод Зенера и т. д.От проектирования схемы до испытаний продукта (и предоставления отчетов о испытаниях)С отличным качеством и обслуживанием, SOCAY завоевала широкую похвалу от клиентов и уважение от отрасли.
