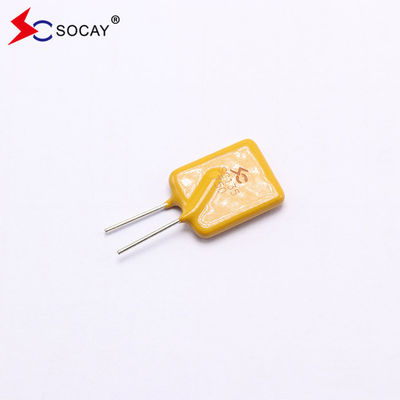

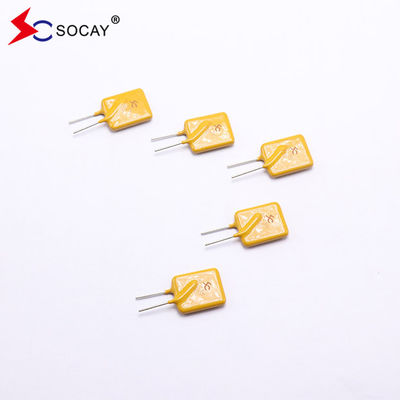

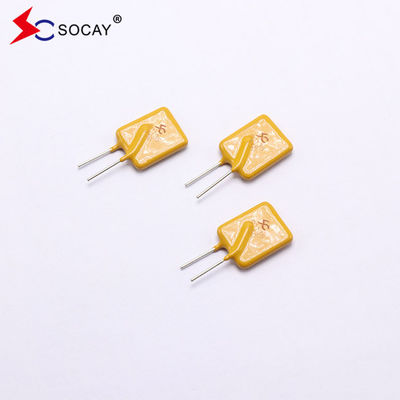

SOCAY Рестабилизационный полимерный PPTC SC135-750SZ0D Рабочий ток 0,75A для портов питания
Снова устанавливаемый полимерный PPTC - Что?DATASHEET: DATASHEET: DATASHEET: DATASHEET: DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASSC135-750SZ0D_v912.1.pdf
Электрические параметры:
| Номер части |
Я...Подождите(А) |
Я...путешествие(А) |
Vмаксимум
(Vdc)
|
Я...максимум
(А)
|
Пдтип
(W)
|
Максимальное время
В поездку.
|
Rсуществование |
| Снова устанавливаемый полимерный PPTC |
|
|
|
|
|
Текущий
(А)
|
Время
(S)
|
Rминуты
(Ω)
|
Rмаксимум
(Ω)
|
R1максимум
(Ω)
|
|
SC135-750SZ0D
|
0.75 |
1.50 |
135 |
20 |
3.5 |
3.75 |
20.00 |
0.50 |
0.85 |
1.28 |
| |
О ППТК
Полимерный положительный температурный коэффициент - это электронный элемент защиты от перенапряжения, который изготовлен из высокополимерного органического полимера при условии высокого давления,реакция высокой температуры и вулканизации, после допирования проводящими материалами частиц и обработки специальной технологией.в то время как самовосстановительный предохранитель имеет защиту от перегрева., автоматическое восстановление двойных функций.
Рабочий стандарт PPtcs
Рабочий стандарт PPTC
При серийном подключении к цепи, при наличии ненормального тока, значение сопротивления мгновенно повышается и действует как ограничитель тока.Он возвращается в состояние низкого сопротивления и схема работает нормально..
Снова устанавливаемые характеристики PPTC полимера:
|
u Соответствует требованиям RoHS и не содержит галогенов
u Устройства с радиальным свинцом
u Устойчивый к огню эпоксидный полимерный изоляционный материал соответствует требованиям UL94V-0
u ППТК перезагружаемые предохранители Рабочий ток: 0,90A, Максимальное напряжение: 60Vdc, Рабочая температура: -40°C до +85°C
|
Применения PPTC с перезагружаемыми полимерами:
|
u USB-хабы, порты и периферийные устройства
u Порты питания
u порты IEEE1394
u Защита двигателя
u Компьютеры и периферийные устройства
u Общая электроника
|
Диаграмма температурного отсчета IПодождите(А):
| Температура окружающей среды |
-40°С |
-20°C |
0°C |
23°C |
30°C |
40°C |
50°C |
60°C |
70°C |
85°С |
| Уменьшение в процентах |
145% |
130% |
120% |
100% |
95% |
88% |
80% |
71% |
66% |
56% |
Процедуры испытаний и требования:
| Испытание |
Условия испытания |
Критерии принятия/отказа |
| Сопротивление |
В неподвижном воздухе @25±2°C |
Rmin≤R≤Rmax |
| Сохранить ток |
60 мин, при удержании, в тихом воздухе @25±2°C |
Никакой поездки. |
| Время путешествия |
Указанный ток, Vmax, @25±2°C |
T≤максимальное время следования |
| Жизненный цикл поездки |
Vmax, Imax, 100 циклов |
Никакой дуги или жжение |
| Выносливость в путешествии |
Vmax, 24 часа |
Никакой дуги или жжение |
Физические спецификации PPTC с перезагружаемыми полимерами:
| Свинцовый материал |
0.03-1.85A Оцинкованная сталь
2.50-5.00А Тинованная медь
|
| Характеристики сварки |
Способность к сварке согласно MIL-STD-202, метод 208E |
| Изоляционный материал |
Укрепленный, огнеупорный эпоксидный полимер соответствует требованиям UL 94V-0. |
| Маркировка устройства |
Обозначено SC, напряжение, номинальный ток |
Количество упаковки PPTC из полимера с возможностью перезагрузки:
| Номер части |
Количество (ч.п./катушка) |
|
SC135-750SZ0D
|
500 |
Основные продукты SOCAYвключает в себя полный ассортимент керамических газоразрядных труб (GDT), транзиторных диодов подавления (TVS), ESD-диодов, тиристорных подавляющих перенапряжения (TSS), защитников искры (SPG), варисторов (MOV),Чип-варисторы (MLV), PTC перезагружаемые предохранители, термисторы с отрицательным коэффициентом температуры (NTC термисторы), Chip Bead, диоды Шоттки, диод Зенера и т. д. От проектирования схемы до тестирования продукта (и предоставления отчетов о испытаниях),С отличным качеством и обслуживанием, SOCAY завоевала широкую похвалу от клиентов и уважение от отрасли.
