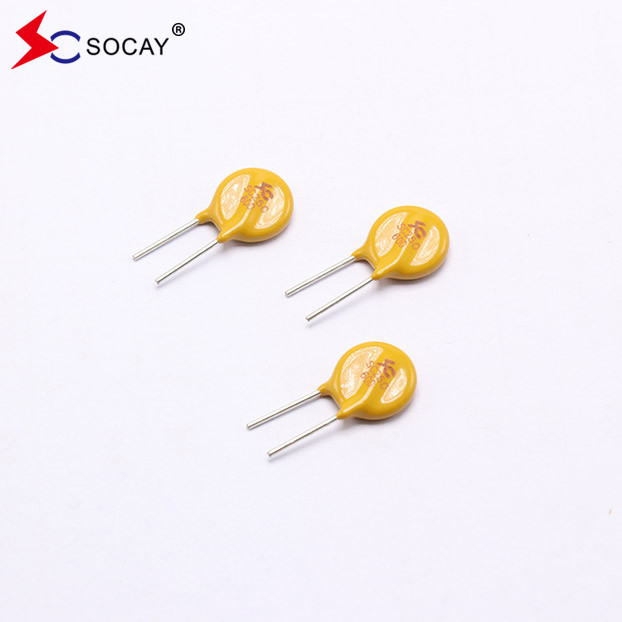

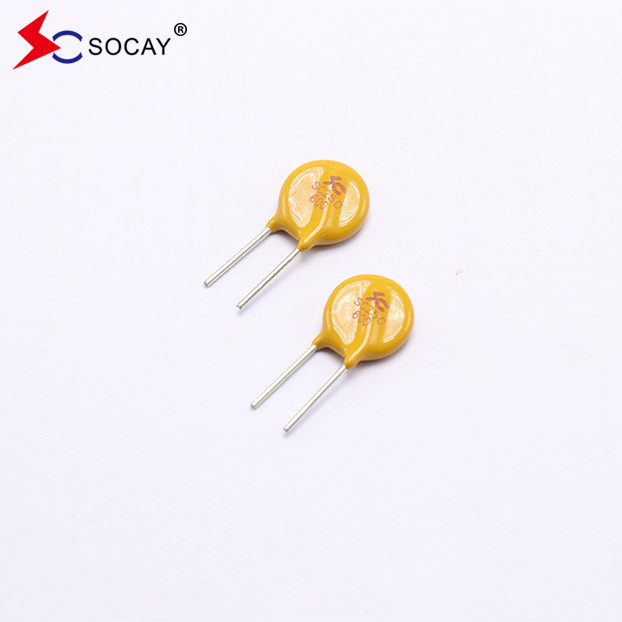

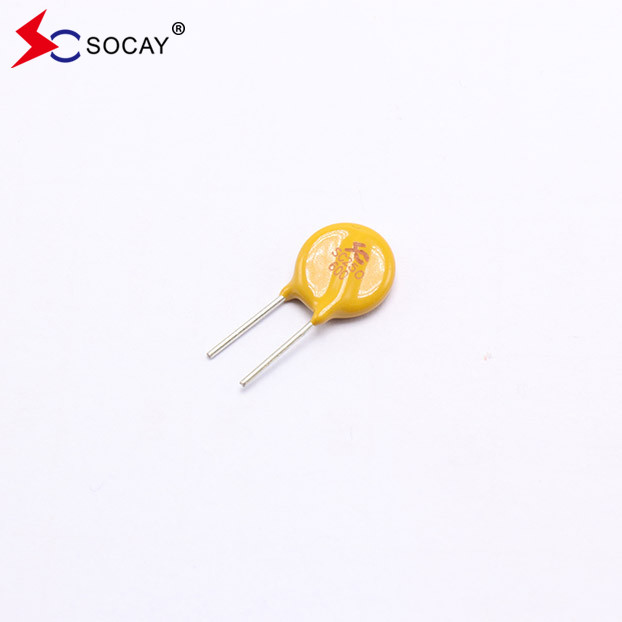

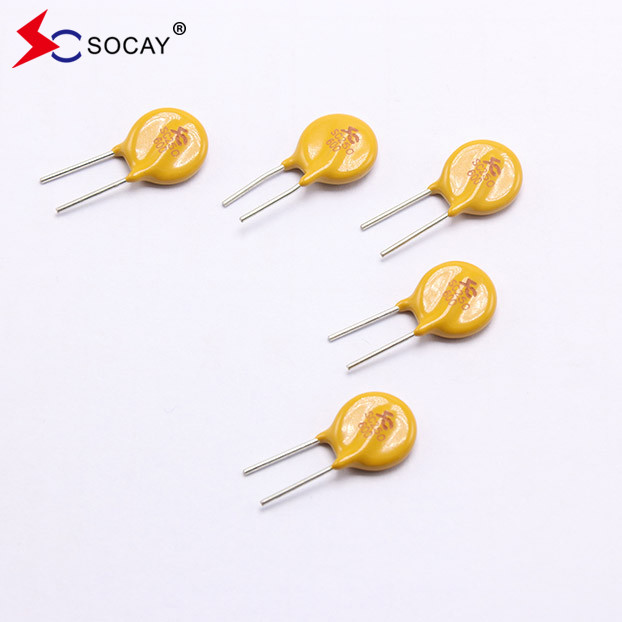

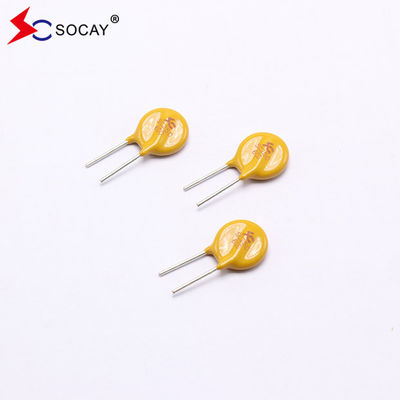

Оригинальный завод SOCAY Резагрузочный полимер PPTC SC250-600CZ0D На складе
Снова устанавливаемый полимерный PPTC - Что?DATASHEET: DATASHEET: DATASHEET: DATASHEET: DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASSC250-600CZ0D_v98.1.pdf
Электрические параметры:
| Номер части |
Я...Подождите(А) |
Я...путешествие(А) |
Vмаксимум
(Vdc)
|
Я...максимум
(А)
|
Пдтип
(W)
|
Максимальное время
В поездку.
|
Rсуществование |
| Снова устанавливаемый полимерный PPTC |
|
|
|
|
|
Текущий
(А)
|
Время
(S)
|
Rминуты
(Ω)
|
Rмаксимум
(Ω)
|
R1максимум
(Ω)
|
|
SC250-600CZ0D
|
0.60 |
1.20 |
220 |
3.0 |
4.0 |
3.0 |
10.0 |
0.50 |
0.75 |
1.13 |
| |
О ППТК
Устройства с коэффициентом положительной температуры полимера (PTC) могут помочь защитить от перенапряжений и сбоев при перенапряжении температуры.Устройства типа термистора ограничивают поток опасно больших токов при нарушенияхОднако он отличается от традиционных предохранителей, которые могут использоваться только один раз и должны быть заменены.Устройство PTC, которое Jidentong тщательно разработал на протяжении многих лет, можно сбросить после устранения неполадок и отключения питанияУстройства защиты PTC производятся из полимерного сырья PTC, смешанного с нанопроводниковыми частицами.материал плотно связывает проводник в кристаллическую структуруОднако, когда через него проходит большой ток или температура окружающей среды повышается, в результате чего температура устройства превышает рабочую температуру,проводники в полимере плавятся и становятся нерегулярно расположенными, вызывая увеличение объема и быстрое увеличение импеданса.
Типичные применения перезагружаемых предохранителей в электронных схемах:
1Защита заряда батареи
В схеме зарядки батареи,Нерегулируемое выходное напряжение постоянного тока преобразователя мощности модулируется цепью стабилизации напряжения и преобразуется в соответствующее напряжение для зарядки батареи.Устройства PPTC и устройства защиты от перегрузки напряжения взаимодействуют друг с другом для защиты от следующих неисправностей:
* Чрезмерный ток. Чрезмерный ток может повредить энергетический FET или аккумулятор;
В это время диод включен, и устройство PPTC входит в состояние высокого импеданса для ограничения тока;
В это время устройство защиты от перегрузки напряжения работает, а устройство PPTC ограничивает ток.
Снова устанавливаемые характеристики PPTC полимера:
|
u Соответствует требованиям RoHS и не содержит галогенов
u Устройства с радиальным свинцом
u Устойчивый к огню эпоксидный полимерный изоляционный материал соответствует требованиям UL94V-0
u ППТК перезагружаемые предохранители Рабочий ток: 0,90A, Максимальное напряжение: 60Vdc, Рабочая температура: -40°C до +85°C
|
Применения PPTC с перезагружаемыми полимерами:
|
u USB-хабы, порты и периферийные устройства
u Порты питания
u порты IEEE1394
u Защита двигателя
u Компьютеры и периферийные устройства
u Общая электроника
|
Диаграмма температурного отсчета IПодождите(А):
| Температура окружающей среды |
-40°С |
-20°C |
0°C |
23°C |
30°C |
40°C |
50°C |
60°C |
70°C |
85°С |
| Уменьшение в процентах |
145% |
130% |
120% |
100% |
95% |
88% |
80% |
71% |
66% |
56% |
Процедуры испытаний и требования:
| Испытание |
Условия испытания |
Критерии принятия/отказа |
| Сопротивление |
В неподвижном воздухе @25±2°C |
Rmin≤R≤Rmax |
| Сохранить ток |
60 мин, при удержании, в тихом воздухе @25±2°C |
Никакой поездки. |
| Время путешествия |
Указанный ток, Vmax, @25±2°C |
T≤максимальное время следования |
| Жизненный цикл поездки |
Vmax, Imax, 100 циклов |
Никакой дуги или жжение |
| Выносливость в путешествии |
Vmax, 24 часа |
Никакой дуги или жжение |
Физические спецификации PPTC с перезагружаемыми полимерами:
| Свинцовый материал |
0.03-1.85A Оцинкованная сталь
2.50-5.00А Тинованная медь
|
| Характеристики сварки |
Способность к сварке согласно MIL-STD-202, метод 208E |
| Изоляционный материал |
Укрепленный, огнеупорный эпоксидный полимер соответствует требованиям UL 94V-0. |
| Маркировка устройства |
Обозначено SC, напряжение, номинальный ток |
Количество упаковки PPTC из полимера с возможностью перезагрузки:
| Номер части |
Количество (ч.п./катушка) |
|
SC250-600CZ0D
|
500 |
Частые вопросы
Вопрос 1: Можно заказать образец?
О: Да, мы приветствуем заказ образца для проверки качества.
Вопрос 2: Как насчет сроков?
Ответ:Обзор требует 1 дня, время массового производства требует 1-2 недель для количества заказов более чем
У вас есть MOQ?
A: MOQ зависит от типа продукта, 1pc для проверки образца доступен
Вопрос 4: Как вы отправляете товары и сколько времени требуется для прибытия?
О: Обычно мы отправляем по DHL, UPS, FedEx или TNT. Обычно для прибытия требуется 3-5 дней. Авиаперевозки и морская перевозка также необязательны.
Вопрос 5: Как выполнить приказ?
A: Во-первых, сообщите нам о ваших требованиях или приложении.
Во-вторых, мы цитируем в соответствии с вашими требованиями или нашими предложениями.
В-третьих, покупатель подтверждает образцы и размещает депозит для формального заказа.
В-четвертых, мы организуем производство.
