SMCJ78CA TVS Диоды SCOAY SMCJ ESD На поверхности установленные преходящие подавляющие напряжение

SMCJ78CA TVS Диоды SCOAY SMCJ ESD На поверхности установленные преходящие подавляющие напряжение

Диоды SMCJ78CA TVS DATASHEET:SMCJ_v2107.1.pdf

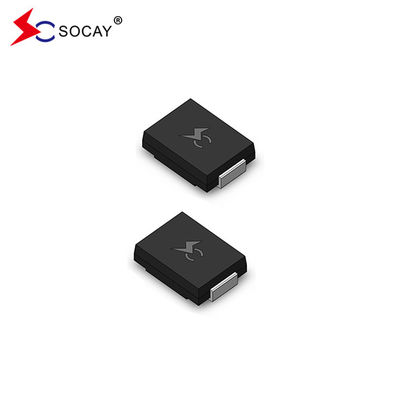

Диод SMCJ78CA TVS Описание и применение:

Серия SMCJ предназначена специально для защиты чувствительного электронного оборудования от переменного напряжения, вызванного молнией и другими переменными напряжениями.

Устройства TVS идеально подходят для защиты интерфейсов ввода/вывода, шины VCC и других уязвимых схем, используемых в телекоммуникационных, компьютерных, промышленных и потребительских электронных приложениях.

Диодная характеристика SMCJ78CA TVS:

• Для поверхностных приложений оптимизируйте пространство доски.
• Низкая утечка
• Единая и двунаправленная установка
• Необработанный оловообработанный
• Не содержащий галогенов и соответствующий RoHS
• Стеклянные пассивированные соединения
• Низкая индуктивность
• Отличная способность к зажиманию

Профиль диода SMCJ78CA TVS:

• Устройство имеет максимальную мощность 1500 Вт при частоте повторения волновой формы 10 × 1000 мкм (рабочий цикл) 0,01%.

• Он имеет быстрое время отклика, обычно менее 1,0 с от 0 В до VBR min, и типичный IR менее 5 мкА выше 12 В.

• Устройство может выдерживать высокотемпературную сварку до 260°C/40 секунд на терминалах.

• Типичный максимальный температурный коэффициент ΔVBR = 0,1% × VBR@25°C× ΔT.

• Пластиковая упаковка имеет степень воспламеняемости 94V-0.

• Типичный режим отказа возникает, когда напряжение или ток перегружены.
• Для проверки на наличие усов следует следовать стандарту JEDEC JESD201A, в частности таблице
• IEC-61000-4-2 ESD 15 кВ ((воздух), 8 кВ (контакт)
• ЭСД-защита линий передачи данных в соответствии с IEC 61000-4-2 ((IEC801-2)
• EFT-защита линий передачи данных в соответствии с IEC 61000-4-4 ((IEC801-4)
