Главная страница /Продукция/Диоды TVS/Диоды Socay TVS 5000w На поверхности установлены подавляющие напряжение 5.0SMDJ78 SMC

Диоды Socay TVS 5000w На поверхности установлены подавляющие напряжение 5.0SMDJ78 SMC

500 шт.
MOQ
negotiable
цена
Диоды Socay TVS 5000w На поверхности установлены подавляющие напряжение 5.0SMDJ78 SMC
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
Имя: Диоды TVS
обратное напряжение тока стойки-: 78.0В
Напряжение отключения @It Min: 86.7В
Напряжение отключения @It Max: 95.8В
Течение теста: 1 мА
Максимальное напряжение зажима @Ipp: 126.0В
Максимальный пиковый плюсовый ток: 40.08А
Максимальная обратная утечка @Vrwm: 5μA
Размер упаковки: DO-214AB/SMC
Диапазон температуры хранения: -55 до +150 °C
Основная информация
Место происхождения: Шэньчжэнь, Гуандун, Китай
Фирменное наименование: Socay
Сертификация: UL,REACH,RoHS,ISO
Номер модели: 5.0SMDJ78
Документ: Брошюра продукта PDF
Оплата и доставка Условия
Упаковывая детали: ленточный катушек, оптом
Время доставки: 1-3 недели
Характер продукции

Диоды Socay TVS 5000w На поверхности установлены подавляющие напряжение 5.0SMDJ78 SMC



DATASHEET: DATASHEET: DATASHEET: DATASHEET: DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATAS5.0SMDJ_v2107.1.pdf



5.0SMDJ78Профиль диода TVS:

Серия 5.0SMDJ специально разработана для защиты чувствительного электронного оборудования от переменного напряжения, вызванного молнией и другими переменными напряжениями.





5.0SMDJ78Применение диодов TVS:

Устройства TVS идеально подходят для защиты ввода/вывода
Интерфейсы, шины VCC и другие уязвимые схемы, используемые в телекоммуникационной, компьютерной, промышленной и потребительской электронике
Заявления



5.0SMDJ78Устройство диода TVS:

  • Низкая утечка
  • Единая и двунаправленная установка
  • Стеклянные пассивированные соединения
  • Низкая индуктивность
  • Отличная способность к зажиманию

Электрические характеристики (TA=25°C, если не указано иное)



Номер части Маркировка

Обратно.

Стойкость

Напряжение VRВМ (V)

Распределение

НапряжениеVBR (V)

@IT

Испытание

Текущий

Я...T (mA)

Максимальная

Застегивание

Напряжение VВ @IPP(V)

Максимальная

Пик

Пульс

Текущий Я...PP(А)

Максимальная

Обратно.

УтечкаЯ...R

@VRWM (μА.)
Уни Би-би Уни Би-би   МИН Максимум
— 5.0SMDJ8.0CA — 5BDP 8.0 8.89 9.83 1 13.6 367.60 100
5.0SMDJ11A 5.0SMDJ11CA 5PDX 5BDX 11.0 12.20 13.50 1 18.2 277.47 800
5.0SMDJ12A 5.0SMDJ12CA 5PDZ 5BDZ 12.0 13.30 14.70 1 19.9 253.77 800
5.0SMDJ13A 5.0SMDJ13CA 5PEE 5BEE 13.0 14.40 15.90 1 21.5 234.88 500
5.0SMDJ14A 5.0SMDJ14CA 5PEG 5BEG 14.0 15.60 17.20 1 23.2 217.67 200
5.0SMDJ15A 5.0SMDJ15CA 5PEK 5BEK 15.0 16.70 18.50 1 24.4 206.97 100
5.0SMDJ16A 5.0SMDJ16CA 5PEM 5BEM 16.0 17.80 19.70 1 26.0 194.23 50
5.0SMDJ17A 5.0SMDJ17CA 5PEP 5BEP 17.0 18.90 20.90 1 27.6 182.97 20
5.0SMDJ18A 5.0SMDJ18CA 5PER 5BER 18.0 20.00 22.10 1 29.2 172.95 10
5.0SMDJ19A 5.0SMDJ19CA 5PET 5BET 19.0 21.10 23.30 1 30.8 164.07 10
5.0SMDJ20A 5.0SMDJ20CA 5PEV 5BEV 20.0 22.20 24.50 1 32.4 155.86 5
5.0SMDJ22A 5.0SMDJ22CA 5PEX 5BEX 22.0 24.40 26.90 1 35.5 142.25 5
5.0SMDJ24A 5.0SMDJ24CA 5PEZ 5BEZ 24.0 26.70 29.50 1 38.9 129.82 5
5.0SMDJ26A 5.0SMDJ26CA 5PFE 5BFE 26.0 28.90 31.90 1 42.1 119.95 5
5.0SMDJ28A 5.0SMDJ28CA 5PFG 5BFG 28.0 31.10 34.40 1 45.4 111.23 5
5.0SMDJ30A 5.0SMDJ30CA 5PFK 5BFK 30.0 33.30 36.80 1 48.4 104.34 5
5.0SMDJ33A 5.0SMDJ33CA 5PFM 5BFM 33.0 36.70 40.60 1 53.3 94.75 5
5.0SMDJ36A 5.0SMDJ36CA 5PFP 5BFP 36.0 40.00 44.20 1 58.1 86.92 5
5.0SMDJ40A 5.0SMDJ40CA 5PFR 5BFR 40.0 44.40 49.10 1 64.5 78.29 5
5.0SMDJ43A 5.0SMDJ43CA 5PFT 5BFT 43.0 47.80 52.80 1 69.4 72.77 5
5.0SMDJ45A 5.0SMDJ45CA 5PFV 5BFV 45.0 50.00 55.30 1 72.7 69.46 5
5.0SMDJ48A 5.0SMDJ48CA 5PFX 5BFX 48.0 53.30 58.90 1 77.4 65.25 5
5.0SMDJ51A 5.0SMDJ51CA 5PFZ 5BFZ 51.0 56.70 62.70 1 82.4 61.29 5
5.0SMDJ54A 5.0SMDJ54CA 5PGE 5BGE 54.0 60.00 66.30 1 87.1 57.98 5
5.0SMDJ58A 5.0SMDJ58CA 5PGG 5BGG 58.0 64.40 71.20 1 93.6 53.95 5
5.0SMDJ60A 5.0SMDJ60CA 5PGK 5BGK 60.0 66.70 73.70 1 96.8 52.17 5
5.0SMDJ64A 5.0SMDJ64CA 5PGM 5BGM 64.0 71.10 78.60 1 103.0 49.03 5
5.0SMDJ70A 5.0SMDJ70CA 5PGP 5BGP 70.0 77.80 86.00 1 113.0 44.69 5
5.0SMDJ75A 5.0SMDJ75CA 5PGR 5BGR 75.0 83.30 92.10 1 121.0 41.74 5
5.0SMDJ78A 5.0SMDJ78CA 5PGT 5BGT 78.0 86.70 95.80 1 126.0 40.08 5
5.0SMDJ80A 5.0SMDJ80CA 5PGB 5BGB 80.0 88.80 97.60 1 129.6 38.97 5
5.0SMDJ85A 5.0SMDJ85CA 5PGV 5BGV 85.0 94.40 104.00 1 137.0 36.86 5
5.0SMDJ90A 5.0SMDJ90CA 5PGX 5BGX 90.0 100.00 111.00 1 146.0 34.59 5
5.0SMDJ100A 5.0SMDJ100CA 5PGZ 5BGZ 100.0 111.00 123.00 1 162.0 31.17 5
5.0SMDJ110A 5.0SMDJ110CA 5PHE 5BHE 110.0 122.00 135.00 1 177.0 28.53 5
5.0SMDJ120A 5.0SMDJ120CA 5PHG 5BHG 120.0 133.00 147.00 1 193.0 26.17 5
5.0SMDJ130A 5.0SMDJ130CA 5PHK 5BHK 130.0 144.00 159.00 1 209.0 24.16 5
5.0SMDJ140A 5.0SMDJ140CA 5PHB 5BHB 140.0 155.00 171.00 1 226.8 22.27 5
5.0SMDJ150A 5.0SMDJ150CA 5PHM 5BHM 150.0 167.00 185.00 1 243.0 20.78 5
5.0SMDJ160A 5.0SMDJ160CA 5PHP 5BHP 160.0 178.00 197.00 1 259.0 19.50 5
5.0SMDJ170A 5.0SMDJ170CA 5PHR 5BHR 170.0 189.00 209.00 1 275.0 18.36 5
5.0SMDJ180A 5.0SMDJ180CA 5PHT 5BHT 180.0 201.00 220.00 1 291.6 17.32 5
5.0SMDJ190A 5.0SMDJ190CA 5PHV 5BHV 190.0 211.00 232.00 1 307.8 16.41 5
5.0SMDJ200A 5.0SMDJ200CA 5PHW 5BHW 200.0 224.00 247.00 1 324.0 9.26 5
5.0SMDJ220A 5.0SMDJ220CA 5PHX 5BHX 220.0 246.00 272.00 1 356.0 8.43 5
5.0SMDJ250A 5.0SMDJ250CA 5PHZ 5BHZ 250.0 279.00 309.00 1 405.0 7.41 5
5.0SMDJ300A 5.0SMDJ300CA 5PJE 5BJE 300.0 335.00 371.00 1 486.0 6.17 5
5.0SMDJ350A 5.0SMDJ350CA 5PJG 5BJG 350.0 391.00 432.00 1 567.0 5.29 5
5.0SMDJ400A 5.0SMDJ400CA 5PJK 5BJK 400.0 447.00 494.00 1 648.0 4.63 5
5.0SMDJ440A 5.0SMDJ440CA 5PJM 5BJM 440.0 492.00 543.00 1 713.0 4.21 5




Максимальные баллы (TA=25°C, если не указано иное)

Параметр Символ Стоимость Единица
Пиковая импульсная мощность Диссипация с волновой формой 10/1000μs (рисунок 1) (примечание 1), (примечание 2) ПPPM 5000 W
Пиковый импульсный ток с формой волны 10/1000μs. (Примечание 1, фиг.3) Я...PP См. следующую таблицу А.
Рассеивание энергии на бесконечном теплоотводе на TЛ=75°C ПM ((AV) 6.5 W
Пиковый вперед всплеск тока, 8,3 мс одиночная половинная синусная волна (Примечание 3) Я...ФСМ 300 А.
Максимальное мгновенное напряжение вперед при 25 А только в однонаправленном режиме (примечание 4) VF 3.5/5.0 V
Рабочее соединение и диапазон температуры хранения. TJ, TСТГ -55 до +150 °C

Примечания:

1Не повторяющийся импульс тока, по фиг. 3 и сделанный выше TА.= 25°C на фиг. 2.

2. Монтируется на медных подложках размером 5,0 мм х 5,0 мм (0,03 мм) на каждом конце.

3. 8,3 мс одноразовая полусинусная волна или эквивалентная квадратная волна, рабочий цикл = максимум 4 импульса в минуту.

4. VF< 3,5 В для VBR< 200В и VF< 6,5 В для VBR> 201 В.

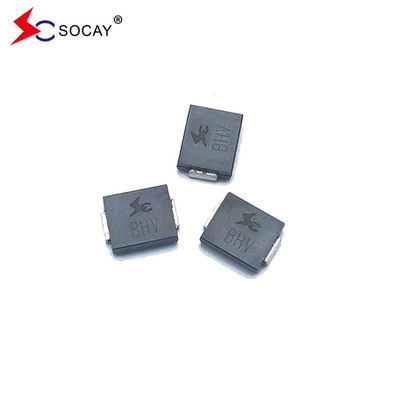

Диоды Socay TVS 5000w На поверхности установлены подавляющие напряжение 5.0SMDJ78 SMC 0

Диоды Socay TVS 5000w На поверхности установлены подавляющие напряжение 5.0SMDJ78 SMC 1

Диоды Socay TVS 5000w На поверхности установлены подавляющие напряжение 5.0SMDJ78 SMC 2

Диоды Socay TVS 5000w На поверхности установлены подавляющие напряжение 5.0SMDJ78 SMC 3

Диоды Socay TVS 5000w На поверхности установлены подавляющие напряжение 5.0SMDJ78 SMC 4

Диоды Socay TVS 5000w На поверхности установлены подавляющие напряжение 5.0SMDJ78 SMC 5

Диоды Socay TVS 5000w На поверхности установлены подавляющие напряжение 5.0SMDJ78 SMC 6
