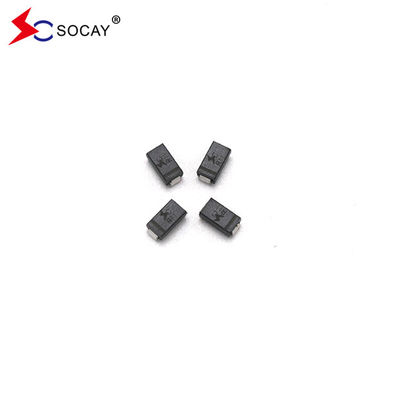

Socay TVS Диоды 400w 22V Поверхностная установка Преходящее напряжение подавляющие SMAJ22A SMC
DATASHEET: DATASHEET: DATASHEET: DATASHEET: DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASSMAJ_v2207.1.pdf
Краткое введение:
Серия SMAJ предназначена для защиты электронного оборудования от перемен напряжения из-за молнии и других переменных напряжений.
Применение:
Устройства TVS идеально подходят для защиты интерфейсов ввода/вывода, шины VCC и других уязвимых схем, используемых в телекоммуникационных, компьютерных, промышленных и потребительских электронных приложениях.
Номер части | Меркинг | Обратное отключение Напряжение VRWM ((V) |
Напряжение отключения VBR (V) @ IT |
Испытание Текущий IT ((mA) |
Максимальная Застегивание Напряжение VC @IPP (V) |
Максимальная Пик Импульсный ток ИПП (А) |
Максимальная Обратная утечка IR @VRWM (μA) |
|||
Уни | Би-би | Уни | Би-би | МИН | Максимум | |||||
SMAJ45A | SMAJ45CA | Резюме | Ю.В. | 45.0 | 50.00 | 55.30 | 1 | 72.7 | 5.50 | 5 |
SMAJ48A | SMAJ48CA | CX | YX | 48.0 | 53.30 | 58.90 | 1 | 77.4 | 5.17 | 5 |
SMAJ51A | SMAJ51CA | CZ | YZ | 51.0 | 56.70 | 62.70 | 1 | 82.4 | 4.85 | 5 |
SMAJ54A | SMAJ54CA | RE | ZE | 54.0 | 60.00 | 66.30 | 1 | 87.1 | 4.59 | 5 |
SMAJ58A | SMAJ58CA | РГ | ZG | 58.0 | 64.40 | 71.20 | 1 | 93.6 | 4.27 | 5 |
SMAJ60A | SMAJ60CA | RK | ZK | 60.0 | 66.70 | 73.70 | 1 | 96.8 | 4.13 | 5 |
SMAJ64A | SMAJ64CA | RM | ZM | 64.0 | 71.10 | 78.60 | 1 | 103.0 | 3.88 | 5 |
SMAJ70A | SMAJ70CA | РП | ZP | 70.0 | 77.80 | 86.00 | 1 | 113.0 | 3.54 | 5 |
SMAJ75A | SMAJ75CA | RR | ZR | 75.0 | 83.30 | 92.10 | 1 | 121.0 | 3.31 | 5 |
SMAJ78A | SMAJ78CA | NT1 религия | ZT | 78.0 | 86.70 | 95.80 | 1 | 126.0 | 3.17 | 5 |
SMAJ80A | SMAJ80CA | RB | ZB | 80.0 | 88.80 | 97.60 | 1 | 129.6 | 3.09 | 5 |
SMAJ85A | SMAJ85CA | Автомобиль | ZV | 85.0 | 94.40 | 104.00 | 1 | 137.0 | 2.92 | 5 |
SMAJ90A | SMAJ90CA | RX | ZX | 90.0 | 100.00 | 111.00 | 1 | 146.0 | 2.74 | 5 |
SMAJ100A | SMAJ100CA | RZ | ZZ | 100.0 | 111.00 | 123.00 | 1 | 162.0 | 2.47 | 5 |
SMAJ110A | SMAJ110CA | SE | VE | 110.0 | 122.00 | 135.00 | 1 | 177.0 | 2.26 | 5 |
SMAJ120A | SMAJ120CA | SG | VG | 120.0 | 133.00 | 147.00 | 1 | 193.0 | 2.07 | 5 |
SMAJ130A | SMAJ130CA | SK | ВК | 130.0 | 144.00 | 159.00 | 1 | 209.0 | 1.91 | 5 |
SMAJ140A | SMAJ140CA | СБ | VB | 140.0 | 155.00 | 171.00 | 1 | 226.8 | 1.76 | 5 |
SMAJ150A | SMAJ150CA | СМ | ВМ | 150.0 | 167.00 | 185.00 | 1 | 243.0 | 1.65 | 5 |
SMAJ160A | SMAJ160CA | SP | Вицепрезидент | 160.0 | 178.00 | 197.00 | 1 | 259.0 | 1.54 | 5 |
SMAJ170A | SMAJ170CA | SR | VR | 170.0 | 189.00 | 209.00 | 1 | 275.0 | 1.45 | 5 |
SMAJ180A | SMAJ180CA | СТ | VT | 180.0 | 201.00 | 220.00 | 1 | 291.6 | 1.37 | 5 |
SMAJ190A | SMAJ190CA | SV | ВВ | 190.0 | 211.00 | 232.00 | 1 | 307.8 | 1.30 | 5 |
SMAJ200A | SMAJ200CA | SW | VW | 200.0 | 224.00 | 247.00 | 1 | 324.0 | 1.23 | 5 |
SMAJ220A | SMAJ220CA | SX | VX | 220.0 | 246.00 | 272.00 | 1 | 356.0 | 1.12 | 5 |
SMAJ250A | SMAJ250CA | SZ | ВЗ | 250.0 | 279.00 | 309.00 | 1 | 405.0 | 0.99 | 5 |
SMAJ300A | SMAJ300CA | DE | Он | 300.0 | 335.00 | 371.00 | 1 | 486.0 | 0.82 | 5 |
SMAJ350A | SMAJ350CA | ГД | HG | 350.0 | 391.00 | 432.00 | 1 | 567.0 | 0.71 | 5 |
SMAJ400A | SMAJ400CA | DK | HK | 400.0 | 447.00 | 494.00 | 1 | 648.0 | 0.62 | 5 |
SMAJ440A | SMAJ440CA | DM | ХМ. | 440.0 | 492.00 | 543.00 | 1 | 713.0 | 0.56 | 5 |
Примечания:
1.1.Суффикс "A" обозначает устройство с 5%-ной допустимой допустимостью.
2. 2. Добавить суффикс "CA" после номера части для указания двунаправленных устройств.
3. 3.Для двухнаправленных устройств с VR10 вольт и менее, IRЛимит удвоен.
Характеристики:
Соединение пассивировано стеклом
Низкая индуктивность
Низкая утечка
Единая и двунаправленная установка
Способность крепления превосходна
Покрыто матовым оловом, не содержащим свинца.
Не содержащий галогенов и соответствующий RoHS
Для оптимизации пространства панели для поверхностных приложений
Пластиковая упаковка имеет степень воспламеняемости 94V-0.
Сверхспецификация напряжения или тока является распространенной причиной сбоя
Испытание Whisker проводится в соответствии с JEDEC JESD201A, в частности согласно таблицам 4a и 4c.
Устройство имеет пиковую мощность 400 Вт при использовании частоты повторения волновой формы 10 × 1000 мкм (рабочий цикл) 0,01%.
Время быстрого ответа: обычно менее 1,0 с от 0 вольт до VBR min
Типичный инфракрасный (IR) диапазон менее 5 микроампер (μA) выше 12 вольт.
Сварка при высоких температурах: терминалы должны нагреваться до 260°C в течение 40 секунд.
IEC-61000-4-2 ESD 15 кВ ((воздух), 8 кВ (контакт)
Типичный коэффициент максимальной температуры ΔVBR = 0,1% × VBR@25°C× ΔT
ЭСД-защита линий передачи данных в соответствии с IEC 61000-4-2 ((IEC801-2)
EFT-защита линий передачи данных в соответствии с IEC 61000-4-4 ((IEC801-4)
Параметр | Символ | Стоимость | Единица |
Пиковая импульсная мощность Диссипация с волновой формой 10/1000μs (рисунок 1) (примечание 1), (примечание 2) | ПPPМ | 400 | Ватты |
Пиковый импульсный ток с формой волны 10/1000μs. (Примечание 1, фиг.3) | Я...PP | См. следующую таблицу | Амперы |
Рассеивание энергии на бесконечном теплоотводе на TЛ=75°C | ПM(AV) | 1.0 | Ватт |
Пиковый вперед всплеск тока, 8,3 мс одиночная половинная синусная волна (Примечание 3) | Я...ФСМ | 40 | Амперы |
Максимальное мгновенное напряжение вперед при 25 А только в однонаправленном режиме (примечание 4) | VF | 3.5/5.0 | Напряжение |
Рабочее соединение и диапазон температуры хранения. | TJ, TСТГ | -55 до +150 | °C |
Примечания:
1Применяется не повторяющийся импульс тока, как показано на рисунке 3 и деривации выше TA = 25°C, как показано на рисунке 2. 2.
2.Устройство устанавливается на медные подушки размером 5,0 мм х 5,0 мм (0,03 мм) на каждом конце.
3Устройство должно производить одну полусинусовую волну или эквивалентную квадратную волну продолжительностью 8,3 мс. Рабочий цикл не должен превышать 4 импульса в минуту. Необходимые наполнители удалены.
4Напряжение впереди (VF) должно быть менее 3,5 В при значениях VBR ниже 200 В и менее 6,5 В при значениях VBR выше 201 В. Все единицы и показатели должны строго соблюдаться.
