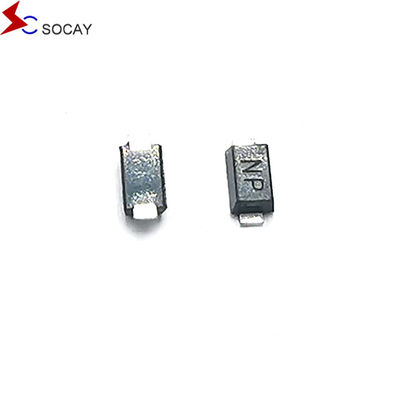

Socay TVS Диоды SMF Серия 5V 220W SOD-123 На поверхности монтируются преходящие подавляющие напряжение

5000 штук
MOQ
negotiable
цена
Socay TVS Диоды SMF Серия 5V 220W SOD-123 На поверхности монтируются преходящие подавляющие напряжение
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
SMF5.0A Тип упаковки: SOD-123
SMF5.0A VRWM с обратным отключением напряжения: 5.0
SMF5.0A Напряжение отказа VBR(V) @IT MIN: 6,40
SMF5.0A Напряжение отказа VBR(V) @IT MAX: 7.00
SMF5.0A ИспытаниеТекущий ток (mA): 10
SMF5.0A Максимальное напряжение зажима VC@IPP (V): 9,2
SMF5.0A Максимальный пиковый импульсный токIPP (A): 21.74
SMF5.0A Максимальная обратная утечка IR @VRWM (μA): 400
Выделить:

SMF5.0A

,

Диоды SMF5.0A TVS

,

Диоды TVS на поверхности
Основная информация
Место происхождения: Шэньчжэнь, Гуандун, Китай
Фирменное наименование: Socay
Сертификация: UL,REACH,RoHS,ISO
Номер модели: SMF5.0A
Документ: Брошюра продукта PDF
Оплата и доставка Условия
Время доставки: 5-8 рабочих дней
Характер продукции

Socay TVS Диоды SMF Серия 5V 220W SOD-123 На поверхности монтируются преходящие подавляющие напряжение



DATASHEET: DATASHEET: DATASHEET: DATASHEET: DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEETSMF Серия_v2211.1.pdf







SMF5.0A Описание:

The SMF Series Transient Voltage Suppressors are designed to protect sensitive electronic equipment from transient voltages caused by lightning and other transient voltage events that can damage electronic equipment and interfere with normal use of the equipment.





Номер части Маркировка

Обратно.

Стойкость

Напряжение VRWM (V)

Распределение

Напряжение VBR (V)

@ IT

Испытание

Текущий

ИТ (mA)

Максимальная

Застегивание

Напряжение VC @IPP (V)

Максимальная

Пик

Пульс

Текущая ППП (А)

Максимальная

Обратно.

IR утечки

@VRWM (μA)
Уни Би-би Уни Би-би МИН Максимум
SMF5.0A SMF5.0CA FE KE 5.0 6.40 7.00 10 9.2 21.74 400
SMF6.0A SMF6.0CA FG КГ 6.0 6.67 7.37 10 10.3 19.42

400
SMF6.5A SMF6.5CA ФК КК 6.5 7.22 7.98 10 11.2 17.86 200
SMF7.0A SMF7.0CA FM КМ 7.0 7.78 8.60 10 12.0 16.67 100
SMF7.5A SMF7.5CA ФП КП 7.5 8.33 9.21 1 12.9 15.50 50
SMF8.0A SMF8.0CA ФР КР 8.0 8.89 9.83 1 13.6 14.71 25
SMF8.5A SMF8.5CA FT КТ 8.5 9.44 10.40 1 14.4 13.89 10
SMF9.0A SMF9.0CA FV КВ 9.0 10.00 11.10 1 15.4 12.99 5
SMF10A SMF10CA Внешняя валюта KX 10.0 11.10 12.30 1 17.0 11.76 2.5
SMF11A SMF11CA ФЗ KZ 11.0 12.20 13.50 1 18.2 10.99 2.5
SMF12A SMF12CA Он LE 12.0 13.30 14.70 1 19.9 10.05 2.5
SMF13A SMF13CA HG ЛГ 13.0 14.40 15.90 1 21.5 9.30 1
SMF14A SMF14CA HK ЛК 14.0 15.60 17.20 1 23.2 8.62 1
SMF15A SMF15CA ХМ. ЛМ 15.0 16.70 18.50 1 24.4 8.20 1
SMF16A SMF16CA HP ЛП 16.0 17.80 19.70 1 26.0 7.69 1
SMF17A SMF17CA HR LR 17.0 18.90 20.90 1 27.6 7.25 1
SMF18A SMF18CA HT LT 18.0 20.00 22.10 1 29.2 6.85 1
SMF19A SMF19CA HB ЛБ 19.0 21.10 23.30 1 30.6 6.54 1
SMF20A SMF20CA HV LV 20.0 22.20 24.50 1 32.4 6.17 1
SMF22A SMF22CA ХХ LX 22.0 24.0 26.90 1 35.5 5.63 1
SMF24A SMF24CA HZ ЛЗ 24.0 26.70 29.50 1 38.9 5.14 1
SMF26A SMF26CA JE МЕ 26.0 28.90 31.90 1 42.1 4.75 1



SMF5.0A Специфика:

  • Низкая утечка
  • Одно- и двунаправленное устройство
  • Пассивированное соединительное стекло
  • Низкая индуктивность
  • Отличная способность к сжатию
  • Матт Тино без свинца
  • Соответствует требованиям RoHS и не содержит галогенов
  • Совместима с промышленным стандартным пакетом SOD-123
  • Для оптимизации пространства платы в приложениях для поверхностной установки
  • 200 Вт Пиковая мощность мощности при 10 × 1000μs волновой форме Скорость повторения (рабочий цикл):00,01%.
  • Время быстрого ответа: обычно менее 1,0 с от 0 вольт до VBR min
  • Высокотемпературная сварка: 260°C/40 секунд на терминалах
  • Типичный коэффициент максимальной температуры ΔVBR = 0,1% × VBR@25°C×ΔT
  • Пластиковая упаковка имеет уровень воспламеняемости 94V-0
  • Типичный режим отказа - короткое замыкание из-за перенапряжения или перенапряжения.
  • Испытание с усами проводится в соответствии с таблицами 4a и 4c JEDEC JESD201A.
  • IEC-61000-4-2 ESD 15 кВ ((воздух), 8 кВ (контакт)
  • IEC 61000-4-2 (IEC801-2) ESD защита линий передачи данных
  • IEC 61000-4-4 (IEC801-4) защита линий передачи данных EFT



SMF5.0A Применения:

Устройства TVS идеально подходят для защиты интерфейсов ввода/вывода, шинок VCC и других защитных схем, используемых в телекоммуникациях, компьютерных, потребительских и промышленных приложениях, которые уязвимы для атак.



Socay TVS Диоды SMF Серия 5V 220W SOD-123 На поверхности монтируются преходящие подавляющие напряжение 0
Socay TVS Диоды SMF Серия 5V 220W SOD-123 На поверхности монтируются преходящие подавляющие напряжение 1
Socay TVS Диоды SMF Серия 5V 220W SOD-123 На поверхности монтируются преходящие подавляющие напряжение 2
Socay TVS Диоды SMF Серия 5V 220W SOD-123 На поверхности монтируются преходящие подавляющие напряжение 3


Socay TVS Диоды SMF Серия 5V 220W SOD-123 На поверхности монтируются преходящие подавляющие напряжение 4



Socay TVS Диоды SMF Серия 5V 220W SOD-123 На поверхности монтируются преходящие подавляющие напряжение 5
Socay TVS Диоды SMF Серия 5V 220W SOD-123 На поверхности монтируются преходящие подавляющие напряжение 6
Socay TVS Диоды SMF Серия 5V 220W SOD-123 На поверхности монтируются преходящие подавляющие напряжение 7
