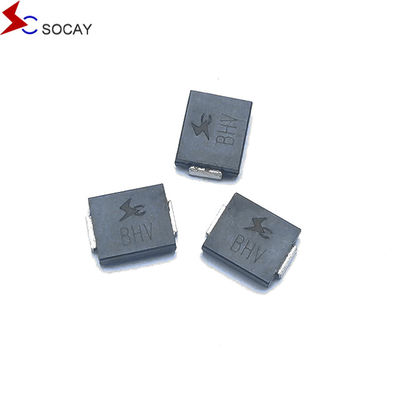

Socay TVS Диоды быстрого переключения DO-214AB 8.0SMDJ 8000W 14V На поверхности монтируется подавляющее напряжение
DATASHEET: DATASHEET: DATASHEET: DATASHEET: DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET8.0SMDJ_v2107.1.pdf
| Вес |
00,007 унции, 0,21 грамма |
| |
|
| Дело |
JEDEC DO-214AB Формированный пластик над стеклянным пассивированным соединением |
| |
|
| Полярность |
Цветная полоса обозначает катод, кроме биполярного. |
| |
|
| Терминал |
Матовые оловянные провода, сжимаемые по JESD22-B102D |
Способ отбора
1Для определения продукта клиента, рабочего напряжения, порта применения и требуемого уровня защиты.
2Значение VRWM устройства должно быть больше или равно нормальному рабочему напряжению в цепи заказчика.
3.Убедитесь, что значение VC (напряжение зажима) ниже максимального напряжения для заднего чипа.
4.Выберите соответствующий пакет устройства и мощность на основе порта применения и уровня защиты.
Описание:
Серия 8.0SMDJ предназначена специально для защиты чувствительного электронного оборудования от переменного напряжения, вызванного молнией и другими переменными напряжениями.
| Номер части |
Маркировка |
Обратно.
Стойкость
Напряжение VRWM (V)
|
Распределение
Напряжение VBR (V)
@ IT
|
Испытание
Текущий
ИТ (mA)
|
Максимальная
Застегивание
Напряжение VC @IPP (V)
|
Максимальная
Пик
Пульс
Текущая ППП (А)
|
Максимальная
Обратно.
IR утечки
@VRWM (μA)
|
| Уни |
Би-би |
Уни |
Би-би |
МИН |
Максимум |
| 8.0SMDJ14A |
8.0SMDJ14CA |
8PEG |
8BEG |
14 |
15.60 |
17.20 |
10 |
23.2 |
348.28 |
200 |
| 8.0SMDJ15A |
8.0SMDJ15CA |
8PEK |
8BEK |
15 |
16.70 |
18.50 |
1 |
24.4 |
331.15 |
100 |
| 8.0SMDJ16A |
8.0SMDJ16CA |
8PEM |
8BEM |
16 |
17.80 |
19.70 |
1 |
26.0 |
310.77 |
50 |
| 8.0SMDJ17A |
8.0SMDJ17CA |
8PEP |
8BEP |
17 |
18.90 |
20.90 |
1 |
27.6 |
292.75 |
20 |
| 8.0SMDJ18A |
8.0SMDJ18CA |
8PER |
8BER |
18 |
20.00 |
22.10 |
1 |
29.2 |
276.71 |
10 |
| 8.0SMDJ19A |
8.0SMDJ19CA |
8PET |
8BET |
19 |
21.10 |
23.30 |
1 |
30.8 |
262.51 |
10 |
| 8.0SMDJ20A |
8.0SMDJ20CA |
8PEV |
8BEV |
20 |
22.20 |
24.50 |
1 |
32.4 |
249.38 |
5 |
| 8.0SMDJ22A |
8.0SMDJ22CA |
8PEX |
8BEX |
22 |
24.40 |
26.90 |
1 |
35.5 |
227.61 |
5 |
Особенности:
- Стеклянный пассивированный чип
- Низкая утечка
- Единая и двунаправленная установка
- Отличная способность к зажиманию
- 8000 Вт Пиковая мощность при 10 × 1000μs волновой форме Скорость повторения (рабочий цикл):00,01%.
- Очень быстрое время отклика
- Соответствует требованиям RoHS
Применение:
Устройства TVS идеально подходят для защиты интерфейсов ввода/вывода, шины VCC и других уязвимых схем, используемых в телекоммуникационных, компьютерных, промышленных и потребительских электронных приложениях.
| Максимальные баллы (TA=25°C, если не указано иное) |
| |
| Параметр |
Символ |
Стоимость |
Единица |
| Пиковая импульсная мощность Диссипация с волновой формой 10/1000μs (рисунок 1) (примечание 1), (примечание 2) |
ПPPM |
8000 |
Ватты |
| Пиковый импульсный ток с формой волны 10/1000μs. (Примечание 1, фиг.3) |
Я...PP |
См. следующую таблицу |
Амперы |
| Рассеивание энергии на бесконечном теплоотводе на TЛ=75°C |
ПM ((AV) |
6.5 |
Ватт |
| Пиковый вперед всплеск тока, 8,3 мс одиночная половинная синусная волна (Примечание 3) |
Я...ФСМ |
300 |
Амперы |
| Максимальное мгновенное напряжение вперед при 25 А только в однонаправленном режиме (примечание 4) |
VF |
3.5/5.0 |
Напряжение |
| Рабочее соединение и диапазон температуры хранения. |
TJ, TСТГ |
-55 до +150 |
°C |
|
Примечания:
1Не повторяющийся импульс тока, по фиг.3 и выше TА.= 25°C на фиг. 2.
2. Монтируется на медных подложках размером 5,0 мм х 5,0 мм (0,03 мм) на каждом конце.
3. 8,3 мс одноразовая полусинусная волна или эквивалентная квадратная волна, рабочий цикл = максимум 4 импульса в минуту.
4. VF< 3,5 В для VBR< 200В и VF< 6,5 В для VBR> 201 В.
|
