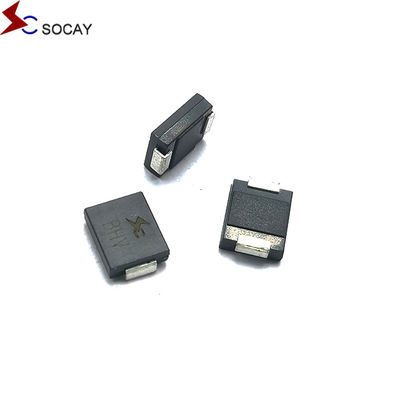

Socay TVS двунаправленные диоды TVS 8.0SMDJ SMC 22V 8000W На поверхности установлен подавляющий напряжение

500 шт.
MOQ
negotiable
цена
Socay TVS двунаправленные диоды TVS 8.0SMDJ SMC 22V 8000W На поверхности установлен подавляющий напряжение
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
8.0SMDJ22CA Ключевые слова: Диоды TVS
8.0SMDJ22CA Vrwm: 22V
8.0SMDJ22CA Vbr@It (минут): 22.20В
8.0SMDJ22CA Vbr@It (макс.): 24.50В
8.0SMDJ22CA Это: 1 мА
8.0SMDJ22CA Vc@Ipp: 32,4 В
8.0SMDJ22CA Ipp: 249.38А
8.0SMDJ22CA Ir@Vrwm: 5μA
8.0SMDJ22CA Диапазон температуры хранения: -55 до +150 °C
Выделить:

8.0SMDJ22CA

,

Двунаправленные диоды TVS

,

Диоды TVS на поверхности
Основная информация
Место происхождения: Шэньчжэнь, Гуандун, Китай
Фирменное наименование: SOCAY
Сертификация: UL,REACH,RoHS,ISO
Номер модели: 8.0SMDJ22CA
Документ: Брошюра продукта PDF
Оплата и доставка Условия
Упаковывая детали: ленточный катушек, оптом
Время доставки: 1-3 недели
Характер продукции

Socay TVS двунаправленные диоды TVS 8.0SMDJ SMC 22V 8000W На поверхности установлено подавляющее напряжение



DATASHEET: DATASHEET: DATASHEET: DATASHEET: DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET8.0SMDJ_v2107.1.pdf





Вес 00,007 унции, 0,21 грамма

Дело JEDEC DO-214AB Формированный пластик над стеклянным пассивированным соединением

Полярность Цветная полоса обозначает катод, кроме биполярного.

Терминал Матовые оловянные провода, сжимаемые по JESD22-B102D



Способ отбора

1Для определения продукта клиента, рабочего напряжения, порта применения и требуемого уровня защиты убедитесь, что VRWM

2. значение больше или равно нормальному рабочему напряжению цепи клиента,обеспечивать, чтобы значение VRWM устройства было больше или равно нормальному рабочему напряжению цепи клиента;.

3Также важно убедиться, что значение VC (напряжение зажима) меньше или равно максимальному напряжению для заднего чипа.

4.В зависимости от порта применения и уровня защиты, выберите соответствующий пакет и номинальную мощность.



8.0SMDJ22CA Описание:

Серия 8.0SMDJ предназначена для защиты чувствительного электронного оборудования от перемен напряжения из-за молнии и других переменных напряжений.




Номер части Маркировка

Обратно.
Стойкость
Напряжение VRWM (V)

Распределение
Напряжение VBR (V)
@ IT

Испытание
Текущий
ИТ (mA)

Максимальная
Застегивание
Напряжение VC @IPP (V)

Максимальная
Пик
Пульс
Текущая ППП (А)

Максимальная
Обратно.
IR утечки
@VRWM (μA)
Уни Би-би Уни Би-би МИН Максимум
8.0SMDJ14A 8.0SMDJ14CA 8PEG 8BEG 14 15.60 17.20 10 23.2 348.28 200
8.0SMDJ15A 8.0SMDJ15CA 8PEK 8BEK 15 16.70 18.50 1 24.4 331.15 100
8.0SMDJ16A 8.0SMDJ16CA 8PEM 8BEM 16 17.80 19.70 1 26.0 310.77 50
8.0SMDJ17A 8.0SMDJ17CA 8PEP 8BEP 17 18.90 20.90 1 27.6 292.75 20
8.0SMDJ18A 8.0SMDJ18CA 8PER 8BER 18 20.00 22.10 1 29.2 276.71 10
8.0SMDJ19A 8.0SMDJ19CA 8PET 8BET 19 21.10 23.30 1 30.8 262.51 10
8.0SMDJ20A 8.0SMDJ20CA 8PEV 8BEV 20 22.20 24.50 1 32.4 249.38 5
8.0SMDJ22A 8.0SMDJ22CA 8PEX 8BEX 22 24.40 26.90 1 35.5 227.61 5
8.0SMDJ24A 8.0SMDJ24CA 8PEZ 8BEZ 24 26.70 29.50 1 38.9 207.71 5
8.0SMDJ26A 8.0SMDJ26CA 8PFE 8BFE 26 28.90 31.90 1 42.1 191.92 5
8.0SMDJ28A 8.0SMDJ28CA 8PFG 8BFG 28 31.10 34.40 1 45.4 177.97 5
8.0SMDJ30A 8.0SMDJ30CA 8PFK 8BFK 30 33.30 36.80 1 48.4 166.94 5
8.0SMDJ33A 8.0SMDJ33CA 8PFM 8BEM 33 36.70 40.60 1 53.3 151.59 5
8.0SMDJ36A 8.0SMDJ36CA 8PFP 8BEP 36 40.00 44.20 1 58.1 139.07 5
8.0SMDJ40A 8.0SMDJ40CA 8PFR 8BFR 40 44.40 49.10 1 64.5 125.27 5





8.0SMDJ22CA Характеристики:



  • Низкий уровень утечки.
  • Чип со стеклянной пассивацией
  • Единая и двунаправленная установка
  • Отличная способность к сдерживанию.
  • Быстрое время отклика
  • Соответствие требованиям RoHS
  • Устройство имеет пиковую мощность 8000 Вт при использовании волновой формы 10 × 1000 мкм с частотой повторения (рабочего цикла) 0,01%.





8.0SMDJ22CA Приложения:

Устройства TVS подходят для защиты интерфейсов ввода/вывода, VCC-автобусов и других уязвимых схем, используемых в телекоммуникационных, компьютерных, промышленных и потребительских электронных приложениях.



Максимальные баллы (TA=25°C, если не указано иное)

Параметр Символ Стоимость Единица
Пиковая импульсная мощность Диссипация с волновой формой 10/1000μs (рисунок 1) (примечание 1), (примечание 2) ПPPM 8000 Ватты
Пиковый импульсный ток с формой волны 10/1000μs. (Примечание 1, фиг.3) Я...PP См. следующую таблицу Амперы
Рассеивание энергии на бесконечном теплоотводе на TЛ=75°C ПM ((AV) 6.5 Ватт
Пиковый вперед всплеск тока, 8,3 мс одиночная половинная синусная волна (Примечание 3) Я...ФСМ 300 Амперы
Максимальное мгновенное напряжение вперед при 25 А только в однонаправленном режиме (примечание 4) VF 3.5/5.0 Напряжение
Рабочее соединение и диапазон температуры хранения. TJ, TСТГ -55 до +150 °C

Примечания:

1Не повторяющийся импульс тока, по фиг.3 и выше TА.= 25°C на фиг. 2.

2. Монтируется на медных подложках размером 5,0 мм х 5,0 мм (0,03 мм) на каждом конце.

3. 8,3 мс одноразовая полусинусная волна или эквивалентная квадратная волна, рабочий цикл = максимум 4 импульса в минуту.

4. VF< 3,5 В для VBR< 200В и VF< 6,5 В для VBR> 201 В.
